Medición con Laser Tracker

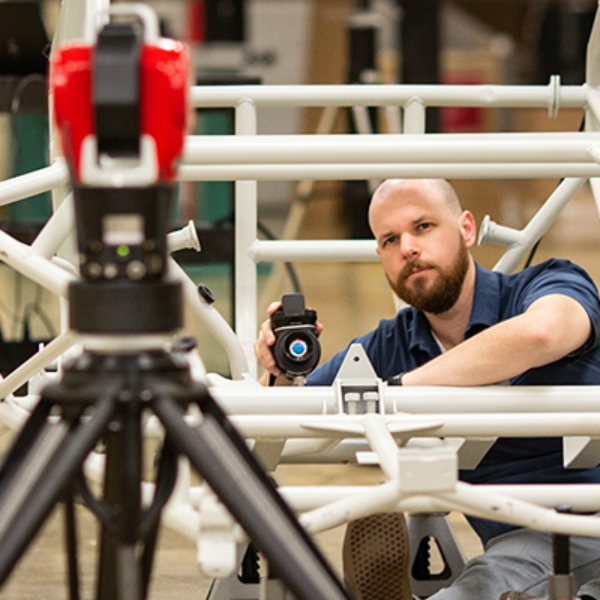

Los Laser Trackers de NM3D Ibérica realizan metrología a gran escala con alta precisión, tanto en fábrica como en obra. Medimos y alineamos estructuras y máquinas en volúmenes de decenas de metros, utilizando SMR/reflectores, probe inalámbrico y targets activos. Ejecutamos CAD-to-part, best-fit, redes de referencia (bundle), nivelaciones y georreferenciación, entregando informes trazables con incertidumbre. Ideal para puestas en marcha, mantenimiento, retrofits y control de producción.
Industria Automovilística
Medición y alineación de útiles BIW, líneas de soldadura, transportadores, prensas y células robotizadas. Verificamos gap & flush en puertas y capós en el vehículo completo, posicionamiento de puntos de soldadura, RPS 3-2-1 y fixtures de gran tamaño. Con CAD-to-part y informes de tendencia, reducimos try-outs, acortamos paradas y estabilizamos el fit-and-finish entre modelos, turnos y plantas, asegurando intercambiabilidad y repetibilidad.
Aeronáutica y Aeroespacial
Montaje y certificación de jigs de ala/fuselaje, alineación de fuselajes, empenajes y góndolas, verificación de drilling templates y herramientas largas. Controlamos rectitud, perpendicularidad y coaxialidades en subconjuntos críticos y damos soporte a MRO con nivelación de estructuras y validación dimensional tras reparación. La documentación cumple requisitos AS/EN, con estudios de capacidad y acciones correctivas claras.
Energía y Grandes Infraestructuras
Alineación de turbomáquinas, generadores, ejes y cajas; inspección de válvulas, calderas y tanques. En eólica (on/offshore) controlamos la verticalidad/nivelación de torres, yaw bearings y hubs; en aceite & gas verificamos pipe-spools, bridas y soportes. La medición rápida en campo, con redes de referencia y best-fit, reduce tiempos de parada, mitiga riesgos y respalda el mantenimiento planificado.
Ferroviaria y Naval
Control dimensional de bogies, cajas y traviesas, alineación de ancho de la vía ferrocarril y agujeros de larga distancia. En naval, medimos bloques, quilla, ejes de propulsión y hélices, certificando prumos y retenciones de muelle. El Laser Tracker detecta distorsiones tras soldadura y desalineaciones antes del cierre de bloques, acorta retrabajos y proporciona una base métrica común para astillero, ingeniería y calidad.
Alineación y Nivelación de Máquinas
Ajustamos prensas, extrusoras, líneas de transfer y pórticos. Medimos planicidad, rectitud y paralelismo en bases y mesas, definimos offsets y confirmamos el setup tras mantenimiento. El informe incluye mapas, tendencias y criterios de aceptación, reduciendo vibraciones, desgaste y desperdicio. Resultado: arranques más rápidos, ciclos estables y mejor OEE.
Certificación de Útiles de Gran Dimensión
Auditamos pasadores, locators, alturas de apoyo y RPS frente al CAD y a las tolerancias. Intervenimos en el local, documentando desviaciones y proponiendo correcciones (calzos, rebaje, reposicionamiento). Repetimos la medición para confirmar conformidad y emitimos certificado con incertidumbre, garantizando repetibilidad y estabilidad dimensional a lo largo de los turnos.
CAD-to-Part en Piezas Muy Grandes
Combinamos best-fit y secciones para comparar la pieza con el CAD en volúmenes de decenas de metros. Identificamos deformaciones, ovalizaciones y desviaciones distribuidas tras soldadura, transporte o tratamiento térmico. Entregamos mapas de desviación, cortes y estadísticas por zona, acelerando decisiones de corrección en herramienta, fijación y proceso.
Georreferenciación y Redes de Control (Bundle)
Creamos redes de targets estables que conectan zonas de trabajo, plantas y estaciones. El bundle mejora la precisión global y permite volver al mismo sistema de coordenadas en días diferentes. Esencial en operaciones línea a línea, obras industriales, astilleros y parques eólicos, asegurando trazabilidad y comparaciones scan-to-scan.
Marcaje / Setting-Out de Puntos
Proyectamos y marcamos puntos directamente en la pieza o el suelo según CAD: agujeros, líneas de corte, posiciones de soportes y referencias de montaje. Acompañamos a los equipos de producción en la apertura de agujeros y colocación de inserts, reduciendo errores de interpretación de planos y acortando plazos de instalación.
Calibración de Robots y Células
Determinamos bases, TCP y orientaciones de herramientas, y validamos trayectorias respecto a útiles, mesas y protecciones. La metrología con tracker evidencia errores de offset y posibles colisiones, permitiendo optimizar aproximaciones y alturas de paso. Resultado: ciclos más cortos, menos paradas y mejora directa del OEE.
Ejes, Coaxialidades y Grandes Diámetros
Medición de coaxialidad, runout, paso y circularidad funcional en ejes de bombas, bearing seats y bridas de gran diámetro. La técnica con SMR y barridos angulares asegura repetibilidad y aporta datos objetivos para asentamiento y precarga de rodamientos.
Monitorización de Deformaciones y Desplazamientos
Evaluamos movimientos térmicos o cargas en estructuras mediante series temporales. El tracker mide micras a largas distancias, permitiendo correlaciones con proceso/ambiente y definición de límites de alarma. Útil en hot-runs, validación de refuerzos y diagnóstico de causas raíz.
Inspección In-Situ de Moldes, Press Tools y Útiles
Verificación dimensional de moldes/sellos montados en la prensa, sin desmontar. Comprobamos centros, ranuras, caras de contacto y ángulos, entregando mapas locales y recomendaciones de compensación. Menos transporte, menos paradas y try-outs más cortos.
