Sensor compacto
APDIS MV5X
Laser Radar de nueva generación para célula, robot, raíl o uso estático. Rápido, ligero y preparado para entornos industriales.
6.000 pts/saté 10 m24.000 HzIP54
METROLOGÍA SIN CONTACTO · NIKON APDIS
Laser Radar automatizado para medir grandes volúmenes en producción
Inspección dimensional sin blancos ni contacto, integrada con robots, raíles, células de control y líneas de automoción. Desde un componente individual hasta un body-in-white completo.
Sem targetsRobotizávelFeedback en producciónGrandes volumes
6.000 pts/svarrimento APDIS MV5X
≈3.000 m³volumen de medición MV5X
<12 kgsensor compacto y robotizable
até 50 malcance de la familia MV4x0
GAMA Y CONFIGURACIONES
Una arquitectura APDIS para cada ritmo y tamaño
Seleccionamos sensor, cinemática y software según la pieza, las tolerancias, el tiempo de ciclo, los accesos y el nivel de automatización deseado.
Grande alcance
APDIS MV4x0
Configuraciones MV430 y MV450 para medir estructuras, herramientas y montajes a distancias de 30 o 50 metros.
30 / 50 maté 1.000 pts/ssem alvosIP54
Robô + mesa
IQ R-Series
Célula compacta con un robot y una o dos mesas giratorias, diseñada para componentes e inspección periódica.
R180SR180D1 × MV5Xturnkey
Duplo robô
IQ DR-Series

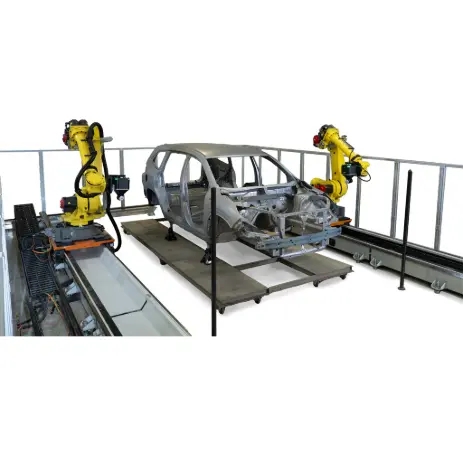

Dos robots sobre raíles para piezas y montajes mayores, con gran cobertura y alta productividad.
DR600DR600T2 × MV5Xrail 6 m
Producción de automoción
Inspección en línea
Medición de body-in-white, subconjuntos, paneles y fijaciones con resultados para ajustar rápidamente el proceso.
BiWsubmontagensfixturesfeedback
Final de linha
Gap & Flush
Medición dinámica de holguras y enrase exteriores siguiendo al vehículo en movimiento, sin robots junto a la línea.
hasta 140 mm/shasta 170 ubicaciones3 radares100% óptico
COMPARACIÓN TÉCNICA
Escolher pelo volume, ciclo e geometria
Valores oficiales de referencia; la solución final se valida mediante un estudio de accesibilidad, incertidumbre y tiempo de ciclo.
| Solución | Configuración | Alcance / volume | Velocidad | Aplicación típica |
|---|---|---|---|---|
| APDIS MV5X | Estático, robot o raíl | hasta 10 m · ≈3.000 m³ | 6.000 pts/s · 24 kHz | Células compactas y automatización rápida |
| APDIS MV430 / MV450 | Estático o automatizado | 0,5–30 m / 0,5–50 m | 500–1.000 pts/s | Grandes estruturas e ferramentas |
| IQ R180S / R180D | 1 robot + 1/2 mesas | 1.800 × 1.800 × 2.200 mm por posto | hasta 6× una CMM tradicional | Componentes e controlo frequencial |
| IQ DR600 / DR600T | 2 robots + raíles de 6 m | hasta 9.000 × 4.000 × 3.000 mm | medición paralela | Montajes y carrocerías |
| Gap & Flush | 3 Laser Radars fixos | >0,5 m de distância | línea hasta 140 mm/s | Holguras y enrase de vehículos |
La exactitud, repetibilidad y velocidad efectivas dependen de la distancia, el acabado, la incidencia, el entorno, la estrategia de puntos y la configuración del sistema.
APDIS MV5X
Velocidade industrial num sensor compacto
Con menos de 12 kg y 365 mm de altura, MV5X puede montarse en robots, raíles o posiciones fijas, en cualquier orientación. Mide directamente la superficie, sin pegar blancos, preparar la pieza ni cambiar palpadores.
- Escaneado de hasta 6.000 puntos por segundo
- Tasa de datos de 24.000 Hz para seguimiento rápido
- Clase IP54 y funcionamiento entre 5 °C y 50 °C
- Range MPE de 20 µm + 5 µm/m
APDIS MV4x0
Metrología de gran volumen hasta 50 metros
Las variantes MV430 y MV450 permiten medir herramientas, estructuras, moldes, aeronaves y montajes de grandes dimensiones. El haz visible facilita la planificación y el sistema mide sin contacto en entornos productivos.
- Alcance de 30 m ou 50 m conforme o modelo
- Hasta 1.000 puntos/s con la opción enhanced scanning
- Compatible com Metrolog, PolyWorks e SpatialAnalyzer
- Automatización mediante robot, raíl o red de sensores
IQ STATIONS · R-SERIES
Una CMM óptica automatizada y compacta
Las estaciones R180S y R180D combinan un APDIS MV5X, robot y mesas giratorias. La alineación independiente del robot referencia la medición a la fijación, reduciendo la dependencia del posicionamiento absoluto.
- R180S: um posto com mesa rotativa
- R180D: dos puestos para alternar carga y medición
- Sem adapters, coatings ou targets
- Instalación entregada como sistema integrado
IQ STATIONS · DR-SERIES
Dois sensores, rails longos e cobertura total
DR600 y DR600T utilizan dos robots sobre raíles de seis metros para trabajar en paralelo, ampliar la accesibilidad y acortar ciclos en montajes mayores.
- Volumen base de hasta 9.000 × 4.000 × 3.000 mm
- Dois APDIS MV5X sincronizados no processo
- Versión DR600T con mesas giratorias adicionales
- Alternativa escalable a CMM fijas de gran volumen
GAP & FLUSH EM LINHA
Medir holguras sin detener el vehículo
Tres Laser Radars siguen la carrocería en el transportador y miden puntos exteriores críticos sin brazos robotizados junto al operario. Los resultados pueden alimentar la corrección del montaje y el control estadístico.
- Seguimiento de línea hasta 140 mm/s
- Hasta 170 ubicaciones por vehículo
- Repetibilidade dinâmica de referência: <0,150 mm flush
- Repetibilidade dinâmica de referência: <0,300 mm gap
EXEMPLOS REAIS
De la célula compacta al control de automoción en línea
Imágenes de aplicación y documentación técnica para visualizar los distintos conceptos de integración.
Body-in-white e submontagens
Robotización y accesibilidadComponentes y piezas estampadasTooling, fixtures e alinhamentoEstación de control de frecuencia
Inspección junto a la producción
Resultados e feedback do processo
Gap & Flush al final de la línea
Folgas de portas e capots
Alineación de superficies
Medición dinámica en el transportador
Análisis y trazabilidadAPLICACIONES
Dónde aporta valor la medición sin contacto
La ausencia de blancos y el largo alcance hacen que APDIS sea especialmente útil cuando la pieza es grande, delicada, móvil o difícil de palpar.
AutomociónBody-in-white, portas, capots, laterais, baterias, submontagens e gap & flush.
AeroespacialAsas, fuselagens, ferramentas, montagem final e alinhamento de grandes estruturas.
EnergíaTurbinas, álabes, estructuras, equipos de generación y montajes de gran tamaño.
Fabricación aditivaComparación geométrica de piezas grandes y verificación sin contacto.
Tooling & fixturesPosición de referencias, estabilidad dimensional y ajustes de dispositivos.
Fundición y materiales compuestosSuperficies complejas, piezas flexibles y geometrías sin puntos de contacto.
InvestigaciónEnsayos, deformación, montaje experimental y adquisición programable.
Logística y líneaControl automático en el flujo productivo con integración de PLC, MES y bases de datos.
IMPLEMENTACIÓN NM3D
De la pieza al feedback del proceso
El resultado no es solo un sensor: es una solución validada, programada, integrada y respaldada.
01Definir
Peça, GD&T, tolerâncias, cadência, ambiente e resultado esperado.
02Simular
Accesos, posiciones, tiempo de ciclo, seguridad y arquitectura de la célula.
03Integración
APDIS, robots, raíles, mesas, fijación, PLC y software metrológico.
04Validación
Estudio de capacidad, repetibilidad, correlación y aceptación.
05Produzir
Informes, alarmas, tendencias, feedback y soporte durante todo el ciclo de vida.
FAQ
Perguntas antes de automatizar
Una evaluación inicial con CAD, tolerancias y tiempo de ciclo permite seleccionar la configuración adecuada.
¿Necesita APDIS blancos en la pieza?
No. Laser Radar mide directamente la superficie, evitando pegar blancos, preparar la pieza y establecer contacto físico.
¿Puede funcionar con un robot industrial?
Sí. MV5X está diseñado para uso estático, sobre raíl o robotizado y puede funcionar en distintas orientaciones.
¿Sustituye a una CMM?
En muchas aplicaciones de gran volumen o alta automatización puede ser una alternativa más rápida. La decisión depende de la tolerancia, la superficie, la accesibilidad y la estrategia de medición.
¿Es posible medir en línea?
Sim. Existem arquiteturas para célula junto à linha, controlo frequencial e Gap & Flush com o veículo em movimento.
¿Qué información se necesita para un estudio?
CAD, plano con tolerancias, materiales y acabados, dimensiones, cadencia, layout e interfaces de automatización.
¿Qué software puede integrarse?
La familia APDIS admite plataformas metrológicas como Metrolog, PolyWorks y SpatialAnalyzer; la integración concreta se define en cada proyecto.
¿Tiene una pieza grande, un ciclo corto o una medición difícil de automatizar?
Envíenos CAD, tolerancias, ritmo de producción y layout. NM3D propone el concepto APDIS, la robotización, el software y el plan de validación.
