CMM en producción: decidir sin esperar
Medición tridimensional junto a la máquina, en la celda o integrada en la línea: menor transporte de piezas, respuesta más rápida, trazabilidad y datos para corregir el proceso.
Seis niveles de automatización metrológica
La solución adecuada no comienza con la máquina: comienza con la pieza, la tolerancia, la frecuencia de control, el entorno, el método de carga y la decisión que debe generar el resultado.
ALTERA compacta
Medición flexible cerca de la producción, con mínima instalación.
ALTERA SF
Precisión de laboratorio preparada para vibraciones, polvo y variaciones térmicas.
LK iSF
Medición diaria junto a la máquina, sin aire comprimido y preparada para carga manual o robotizada.
Celda automática
Carga robótica, identificación, seguridad y medición autónoma.
Integración en la línea
Secuencia coordinada con PLC, robot, transportador y seguridad.
Datos y proceso
CAMIO, SPC, Q-DAS, informes y retroalimentación de producción.
¿Qué arquitectura es la adecuada?
Preselección para guiar el estudio. La precisión final y el tiempo de ciclo dependen del volumen, el sensor, el cabezal, la accesibilidad, la temperatura, el dispositivo de sujeción y la estrategia de medición.
| Arquitectura | Cuándo elegir | Capacidad | Automatización | Resultado |
|---|---|---|---|---|
| ALTERA compacta | Piezas pequeñas/medianas y control frecuente cerca de la máquina | Táctil, escaneo y láser según configuración | Carga manual o asistida | Geometría, forma, posición e informe |
| ALTERA SF | Producción exigente con vibraciones, polvo y variaciones térmicas | Desde 1,5 µm + L/375 · Hasta 830 mm/s | Manual, palet, robot o celda | Precisión de laboratorio en el shop floor |
| Celda stand-alone | Series, familias de piezas e inspección sin presencia continua | Fijación, identificación y carga automática | Robot/cobot, puertas, racks y seguridad | Toma de decisiones automática y trazabilidad |
| CMM inline | Pieza integrada en el flujo y respuesta dentro del ciclo takt | Secuencia gestionada por el controlador de celda | PLC, transferencia, CNC, lavado y manipulación | Aceptar, rechazar o corregir el proceso |
| CAMIO y datos | Programación fuera de línea, multisensor y control estadístico | CAD, simulación, SPC, Q-DAS e informes web | Ejecución, monitorización y excepciones | Información centralizada y circuito cerrado |
Valores del catálogo del fabricante. Se confirman las especificaciones finales para el modelo, el volumen, el sensor y las condiciones del proyecto.
ALTERA compacta
Una máquina de medición por coordenadas (CMM) tipo puente con un tamaño reducido para realizar mediciones tridimensionales precisas en el laboratorio de soporte, la planta de producción o el centro tecnológico. La estructura cerámica LK ofrece estabilidad, rigidez y resistencia a las variaciones térmicas, manteniendo la flexibilidad multisensor.
ALTERA ShopFloor
Diseñada para operar en el entorno de producción. La ALTERA SF protege las guías contra contaminantes, controla las influencias térmicas y las vibraciones, y muestra el estado de la máquina en 360°, reduciendo el tiempo entre fabricación, medición y corrección.

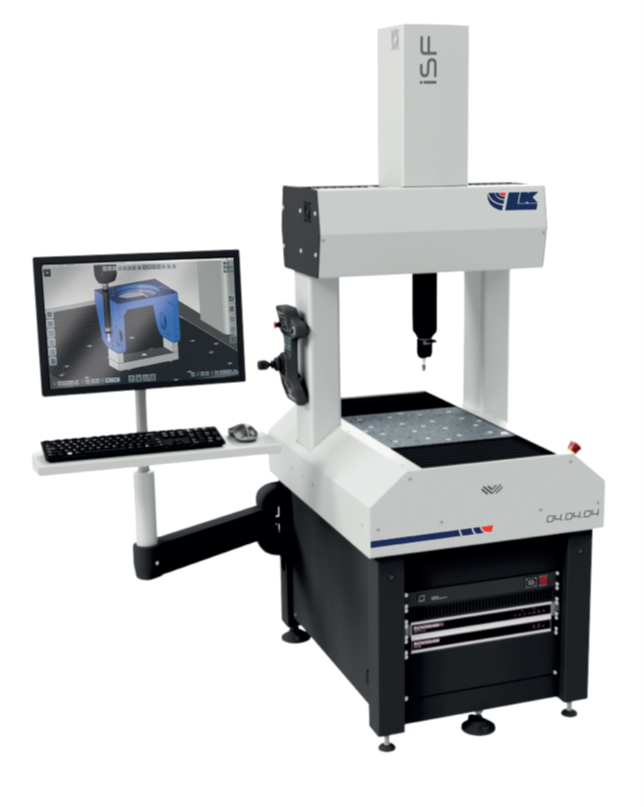

iSF: medir en producción, lista en pocas horas
El LK iSF acerca el control dimensional a la máquina herramienta con un funcionamiento sencillo, CAMIO incluido, y una arquitectura preparada para la carga manual o robótica. Sin aire comprimido y con motores lineales libres de mantenimiento, fue diseñado para mediciones diarias en la planta de producción.
Celda automática de medición
Cuando la CMM mide familias de piezas durante todo el turno, la celda automatiza la carga, la identificación, la selección del programa, el cambio de sonda, la ejecución y la descarga. El operador interviene únicamente en las excepciones definidas.
CMM inline
La máquina se convierte en una estación de proceso. El controlador de la celda coordina la llegada, sujeción, identificación, programación, inspección y enrutamiento de las piezas, manteniendo el flujo y devolviendo rápidamente la decisión a producción.
CAMIO y control de procesos
CAMIO gestiona programas multisensor, simula la CMM, la pieza y el sensor, y admite la automatización de celdas. Los resultados pueden alimentar sistemas SPC, Q-DAS, informes web y sistemas de producción para convertir la medición en acción.
Donde la CMM en producción crea valor
La medición cerca del proceso es particularmente efectiva cuando una decisión rápida evita desperdicios, retrabajos, acumulación de piezas o pérdida de trazabilidad.
Diámetros, posiciones, forma y compensación antes de que se produzca la deriva.
Componentes de motor, transmisión, movilidad eléctrica y ensamblaje.
Cuchillas, discos, estructuras complejas y superficies controladas por multisensor.
Turbinas, válvulas, componentes críticos y series trazables.
Piezas de alta demanda, lotes y documentación controlada.
Estado bruto, sobremetal, deformación y liberación para mecanizado.
Geometría, forma, posición y software especializado.
Inspección sin supervisión con decisión OK/NOK y retroalimentación.
Medición segura dentro del proceso
NM3D valida la cadena completa con piezas reales, estudio de capacidad, seguridad funcional y tiempo de ciclo medido.
Pieza, GD&T, frecuencia, entorno y regla de decisión.
Volumen, CMM, sensor, cabezal, fijación y accesibilidad.
Carga, identificación, programación, seguridad y manipulación.
MSA, R&R, capacidad, correlación y tiempo de ciclo.
Informes, SPC, Q-DAS, PLC, MES y retroalimentación del proceso.
Antes de poner la CMM en producción
Estas decisiones tienen un impacto directo en la precisión, disponibilidad, seguridad y retorno de la inversión.
¿Puede la CMM funcionar fuera del laboratorio?
Sí, siempre que la máquina y la instalación sean adecuadas. El ALTERA SF incorpora protección de guías, gestión de vibraciones y funciones para entornos de fábrica variables.
¿Es posible integrar una CMM existente?
A menudo es posible. Verificamos el modelo, el controlador, el software, las interfaces, los puertos, la seguridad, los sensores y el estado metrológico antes de definir el proyecto.
¿Cómo se garantiza la correlación con el laboratorio?
Con estudio de medición, pieza estándar o muestras representativas, estrategia equivalente, control ambiental y análisis de repetibilidad y reproducibilidad.
¿Puede la celda medir diferentes referencias?
Sí. La identificación automática permite seleccionar el programa, la fijación, la alineación y el plan de inspección, con reglas para piezas desconocidas o mal posicionadas.
¿Siempre es necesario medir el 100% de la producción?
La estrategia puede ser 100%, muestreo por lotes, frecuencia dinámica o medición de eventos, según el riesgo, la capacidad y el ciclo de producción.
¿Qué datos se necesitan para una propuesta?
CAD, dibujo con tolerancias, rango de piezas, peso, tiempo de ciclo, producción por hora, diseño, interfaces, limpieza y decisión deseada.
¿Desea medir sin retirar la pieza del flujo de trabajo?
Envíe CAD, tolerancias, cadencia, familia de piezas y diseño. NM3D ofrece la CMM, automatización, seguridad e integración de datos adecuadas.
