NIKON CT · INSPECCIÓN AUTOMATIZADA

Tomografía preparada para la línea de producción

Las plataformas Nikon VOXLS combinan CT 3D, carga automática, integración robótica y OPC UA para llevar la inspección volumétrica al proceso. También mantenemos toda la gama UNICOMP para radiografía digital y células dedicadas.

Evaluar una aplicaciónConocer la gama Nikon
VOXLS 30VOXLS 40Automatización robóticaOPC UA
Sistema Nikon VOXLS 40 C 450 integrado com robô para inspeção CT automática em produção
225–450 kVgama Nikon VOXLS
até 275 kgcarga VOXLS 40
OPC UAintegración Quality 4.0
CT 3D + RX 2Dinspección completa
NIKON · CT PARA PRODUCCIÓN

VOXLS: tomografia preparada para automatizar

VOXLS 30 prioriza la automatización en un espacio compacto. VOXLS 40 amplía la capacidad para componentes grandes, pesados y densos, manteniendo la integración con robots y sistemas de fábrica.

Nikon VOXLS 30 C 225 com carregamento automático para tomografia CT em produção
VOXLS 30 SERIES

Automatización CT en un espacio compacto

Plataforma preparada para carga automática, robótica e integración Industry 4.0. Disponible con fuentes de 225, 320 o 450 kV para adaptar la penetración, la resolución y la cadencia a la aplicación.

  • Interface Nikon Automation OPC UA
  • Hasta 610–620 mm de diámetro y 1025–1050 mm de altura de escaneado
  • Carga máxima de 50 o 100 kg, según la configuración
225 / 320 / 450 kVRobótica y autoloaderCT 3D trazable
Sistema Nikon VOXLS 40 C 450 para tomografia industrial de peças grandes e densas
VOXLS 40 C 450

Grandes componentes, duas energias

Sistema de gran volumen con fuentes de 225 y 450 kV, preparado para carga robótica e integración en procesos Quality 4.0 con comunicación OPC UA.

  • Volumen de escaneado de hasta Ø800 × 1415 mm
  • Muestras de hasta 275 kg
  • Inspección automática de piezas grandes y materiales densos
225 + 450 kVAté 275 kgClosed-loop Quality 4.0
UNICOMP · RADIOGRAFÍA EN PRODUCCIÓN

Soluciones UNICOMP para inspección en serie

La arquitectura se elige según la densidad del material, el espesor, el tamaño y peso de la pieza, el defecto mínimo, el takt time y el nivel de trazabilidad.

Equipamento Unicomp UNC320 para radiografia industrial
Línea automática

Unicomp DR

Concepto configurable para carga automática, secuencias programadas, decisión OK/NOK e integración directa con el flujo productivo.

in-lineADRPLC / MESrastreável
Sistema Unicomp UNC320 para componentes industriais densos
Alta penetración

DR‑UNC320

Radiografía digital de 320 kV para piezas fundidas, soldaduras y componentes densos, con manipulación CNC y reconocimiento automático.

320 kV48 mm Fe139 µmaté 150 kg*
Sistema Unicomp UNC160 para inspeção industrial
Inspección versátil

Unicomp UNC160

Sistema de 160 kV para fundición ligera, componentes de automoción, ruedas, cerámica, resina y conjuntos industriales.

160 kV100 mm Al*20 mm Fe*5 ejes

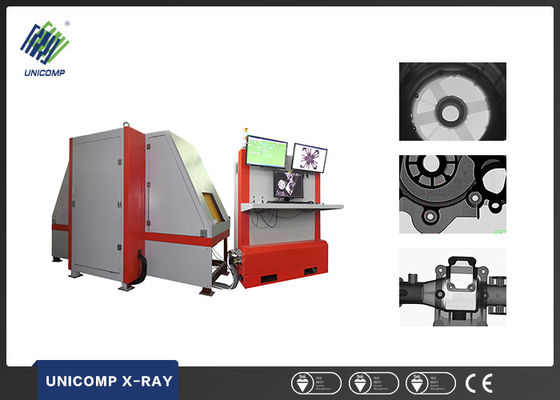

Sistema UNICOMP em linha configurado para diferentes famílias de peças
Aplicación dedicada

Células por familia de piezas

Fijaciones, puertas de carga, recetas y algoritmos adaptados a motores, frenos, baterías, ruedas u otros componentes repetitivos.

receitastroca rápidaOK/NOKSPC
COMPARACIÓN TÉCNICA

Elegir energía y automatización según el problema real

Los valores siguientes son referencias de configuración de los fabricantes y deben confirmarse en el estudio técnico y la propuesta final.

SoluciónFonteEnvelope / cargaPenetraciónUso recomendado
Nikon VOXLS 30 C 225225 kVØ620 × 1025 mm · 50 kgmicrofoco para detalheCT automatizada de componentes pequeños y medianos
Nikon VOXLS 30 C 320/450320 ou 450 kVØ610 × 1050 mm · 100 kgmateriais mais densosCT en producción con autoloader, robot y OPC UA
Nikon VOXLS 40 C 450225 + 450 kVØ800 × 1415 mm · 275 kggrandes secciones y alta densidadPiezas grandes, integración robótica y Quality 4.0
Unicomp UNC160160 kV · 480 W≈Ø500 × 800 mm · 50 kg*≈100 mm Al / 20 mm Fe*Fundición ligera, automoción, ruedas y componentes medianos
Unicomp UNC320320 kV · 800/1800 W*≈Ø500 × 800 mm · hasta 150 kg*até 48 mm Fe*Fundidos densos, soldaduras, aeroespacial e vasos
DR automatizadodefinida por projetocélula, transportador o robotsegún la pieza y el materialInspección en serie, decisión automática y trazabilidad
CT en producciónmicrofoco / alta energiasegún la resolución y el campo de visióndependiente de la atenuaciónPorosidade 3D, espessura, metrologia e montagem interna

*Existen variantes y configuraciones con valores diferentes. La capacidad efectiva depende del tubo, detector, distancia, material, espesor, fijación y tiempo de ciclo.

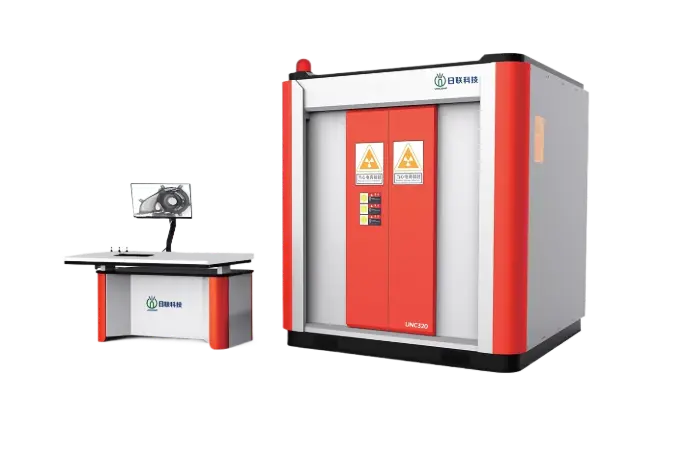

Célula Unicomp UNC320 recortada sobre fundo uniforme
DR AUTOMATIZADO

Inspección repetible, objetiva y conectada con la producción

Una célula automática combina entrada y salida de piezas, identificación, manipulación, adquisición de imágenes, evaluación y clasificación. El resultado puede asociarse al número de serie y enviarse a SPC, MES o una base de datos.

  • Carga por transportador, robot ou operador protegido
  • Recetas seleccionadas por código o referencia
  • Secuencia CNC con múltiples proyecciones
  • Decisión asistida o ADR con criterios validados
Diseñar una célula en línea
Unicomp UNC320 recortada sobre fundo uniforme
UNICOMP UNC320

320 kV para materiales densos y secciones mayores

UNC320 combina una fuente de alta energía, detector digital y manipulación programable para inspeccionar piezas donde 160 kV no ofrece penetración suficiente. Es adecuado para fundición, soldaduras, componentes de automoción y aplicaciones aeroespaciales.

  • Fuente de 320 kV y penetración de referencia de hasta 48 mm Fe
  • Área nominal de detección Ø500 × 800 mm
  • Tamaño de píxel de referencia de 139 µm
  • Radiografía 2D, secuencias programadas y opción CT
Ver catálogo UNC320

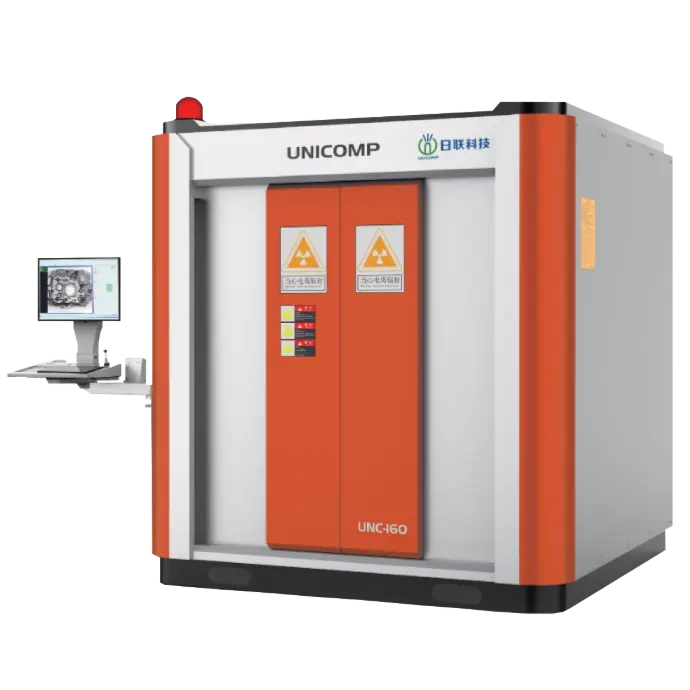

Unicomp UNC160 recortada sobre fundo uniforme
UNICOMP UNC160

Una plataforma versátil para componentes industriales

UNC160 está diseñado para revelar poros, contracciones, inclusiones, grietas y fallos de montaje en piezas de tamaño medio. La manipulación de cinco ejes permite observar el defecto en distintas direcciones.

  • Fonte de 160 kV e 480 W
  • Penetración de referencia de 100 mm Al / 20 mm Fe
  • Volumen nominal próximo a Ø500 × 800 mm
  • Procesamiento, medición y archivo digital de imágenes
Ver catálogo UNC160
Fixações dedicadas para posicionamento repetível de famílias de peças
Click on "Edit" in the right panel to replace this with your own HTML code
APLICACIÓN DEDICADA

Recetas y fijaciones adaptadas a cada familia de piezas

La productividad nace de la aplicación: posiciones útiles, zonas críticas, proyecciones mínimas, límites de aceptación y flujo de piezas. La misma plataforma puede configurarse para distintas referencias con cambio rápido.

  • Motores, cajas, frenos, ruedas y componentes estructurales
  • Baterías, conectores, soldaduras y electrónica de potencia
  • Informes automáticos con imagen y clasificación
  • Correlación con corte metalográfico y estudios MSA
Preparar uma prova de conceito
IMÁGENES Y APLICACIONES

Ver o interior muda a forma de controlar o processo

Ejemplos de equipos, piezas y configuraciones que ayudan a entender la diferencia entre inspección general y solución dedicada.

Sistema Unicomp DRDR integrado en producción
Célula automática de raios XAutomatización y flujo de piezas
Unicomp DR UNC320Alta energia para materiais densos
UNC320 para peças de motorFundidos e componentes de motor
Equipamento Unicomp UNC160Plataforma UNC160
UNC160 para análise de fundiçãoPorosidad y contracción
UNC160 para disco de travãoFrenos y piezas de seguridad
Radiografia digital de componente industrialImagen interna sin destruir la pieza
DEFECTOS DETECTABLES

O que o RX e a CT conseguem revelar

La detectabilidad depende del contraste radiográfico, la orientación, la resolución, el espesor atravesado y la relación señal-ruido.

Porosidadedistribución y porcentaje
Contraccióncavidades de solidificación
Fissurasquando orientadas favoravelmente
Inclusionescuerpos extraños y óxidos
Soldadurafalta de fusión y vacíos
Montajepresencia, posición y daños
AutomociónPiezas fundidas, frenos, cajas, motores, ruedas, baterías y componentes estructurales.
AeroespacialFundición crítica, álabes, soldaduras, componentes y montajes de seguridad.
Energia e bateriasCeldas, módulos, conectores, electrónica de potencia y equipos de generación.
Fabricación aditivaPoros, falta de fusión, canales internos, espesor y comparación volumétrica.
FundiciónPorosidad, rechupes, inclusiones y control del proceso de solidificación.
SoldaduraTubos, recipientes, conjuntos y uniones con inspección no destructiva.
ElectrónicaConectores, potencia, soldaduras, componentes encapsulados y fallos internos.
InvestigaciónAnálisis de fallos, validación de procesos y caracterización tridimensional.
IMPLEMENTACIÓN NM3D

Una célula validada, no solo una máquina

Integramos equipo, seguridad, manipulación, software, criterios de decisión y conexión con el proceso.

01Amostras

Piezas buenas, defectos conocidos, materiales, espesores y criterios de aceptación.

02Ensaio

Energía, geometría, proyecciones, resolución, tiempo y prueba de detectabilidad.

03Automatización

Manipulación, puertas, transportadores, robots, seguridad y takt time.

04Validación

MSA, correlación, umbrales ADR, falsos rechazos y aceptación.

05Producción

Recetas, trazabilidad, formación, mantenimiento y mejora continua.

FAQ

Preguntas antes de elegir la solución

Una prueba con piezas reales es la forma más segura de validar la detectabilidad y el tiempo de ciclo.

¿Rayos X 2D o tomografía CT?

Los rayos X 2D suelen ser más rápidos para inspección en serie. La CT reconstruye el volumen 3D y permite localizar defectos, medir espesores y analizar geometrías internas.

¿Puede el sistema decidir automáticamente?

Sí, mediante ADR y reglas validadas. El rendimiento debe confirmarse con piezas buenas y defectuosas, incluida la evaluación de falsos aceptados y falsos rechazados.

¿Cuál es la diferencia entre 160 y 320 kV?

Una energía mayor aumenta la capacidad de atravesar materiales densos o gruesos. La resolución final también depende del foco, detector, magnificación y geometría.

¿Puede integrarse en una línea existente?

Sí. La solución puede incluir transportadores, robots, identificación, PLC, MES, clasificación y almacenamiento de imágenes por número de serie.

¿Qué datos se necesitan para un estudio?

Plano o CAD, material, espesores, dimensiones, peso, defectos y tamaños críticos, takt time, layout y normas aplicables.

¿La inspección daña la pieza?

No. Es un método de ensayo no destructivo. La seguridad radiológica se garantiza mediante el equipo cerrado y la evaluación normativa de la instalación.

¿Tiene un defecto interno difícil de encontrar o un control demasiado manual?

Envíenos piezas, material, espesores, defecto crítico y tiempo de ciclo. Preparamos el ensayo y proponemos la arquitectura de rayos X o CT adecuada.
