ESCANEO ESTÁNDAR

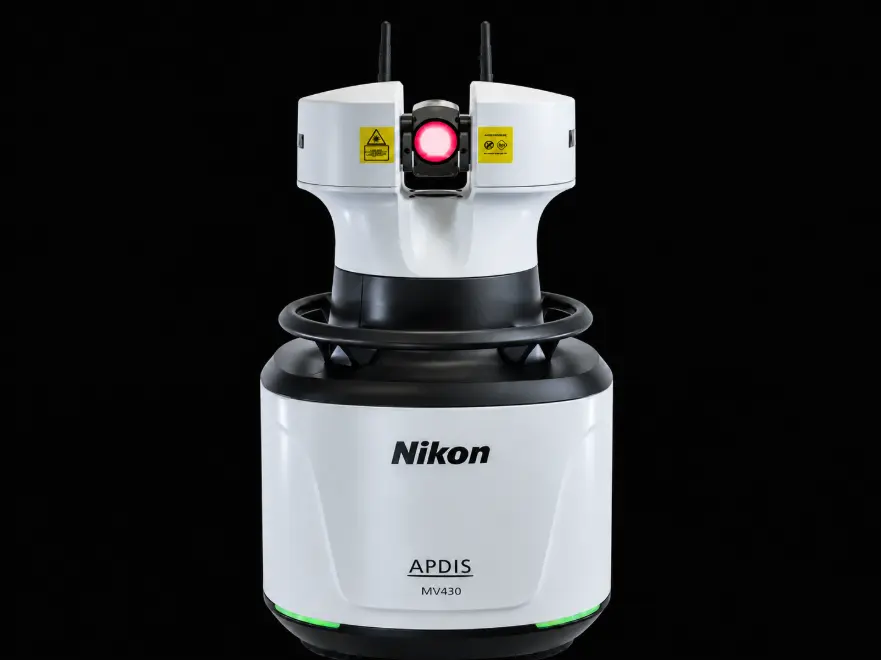

APDIS MV430 / MV450
Inspección automatizada sin contacto con alcance de 30 m o 50 m y velocidad nominal de escaneado de 500 puntos por segundo.
30 / 50 m500 pts/s4 000 HzIP54
NIKON METROLOGY · LASER RADAR
APDIS Laser Radar: inspección automatizada sin contacto
Medición dimensional de componentes y conjuntos de gran volumen directamente en producción, sin reflectores, sondas ni preparación superficial.
30 / 50 malcance según el modelo
4 000 Hzfrecuencia de datos
500 / 1 000 pts/svariante estándar / E
IP54preparado para producción
METROLOGÍA DE GRAN VOLUMEN
Mida superficies y características desde una única posición
APDIS dirige un haz láser infrarrojo mediante un espejo de alta precisión y determina la distancia por interferometría heterodina. El resultado es una inspección 3D repetible, independiente del operario y directamente sobre la superficie de la pieza.
Sin objetivos ni contactoMide casi cualquier superficie sin adaptadores, recubrimientos ni reflectores.
Automatización repetibleLos programas de inspección reutilizables reducen la influencia del operario.
Integración industrialCompatible con interfaces de software como Metrolog, PolyWorks y SpatialAnalyzer.
Del componente al aviónDesde la inspección de una puerta de automóvil hasta grandes estructuras aeroespaciales.
GAMA APDIS LASER RADAR
Seleccione alcance, velocidad y capacidad de análisis
Compare la gama APDIS MV4x0 con el nuevo MV5X compacto, portátil y preparado para automatización.
ESCANEO MEJORADO
APDIS MV430E / MV450E
Variantes E con medición mejorada de características, hasta 1.000 puntos por segundo y medición de vibraciones de hasta 2.000 Hz con resolución de 1 µm/m.
30 / 50 m1 000 pts/s2 000 HzIP54
COMPACTO · PORTÁTIL · AUTOMATIZACIÓN

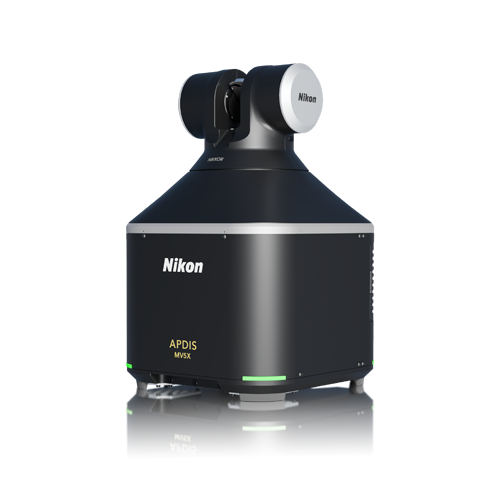

APDIS MV5X
Laser Radar compacto para medición sin contacto, uso portátil o integración automatizada en grandes volúmenes.
6 000 pts/s24 kHz< 12 kgIP54
| Especificación | MV430 | MV450 | MV430E | MV450E |
|---|---|---|---|---|
| Alcance | 0,5–30 m | 0,5–50 m | 0,5–30 m | 0,5–50 m |
| Velocidad de escaneado | 500 pts/s | 1 000 pts/s | ||
| Medición de vibraciones | — | 2 000 Hz · 1 µm/m | ||
| Precisión de alcance (MPE) | 20 µm + 5 µm/m | |||
| Campo angular | ±180° azimute · ±45° elevação | |||
Velocidades nominales según las condiciones de ensayo del fabricante. La velocidad efectiva depende de los parámetros de medición.
APLICACIONES INDUSTRIALES
Control dimensional donde está la pieza
Automoción
Body-in-white, puertas, paneles, utillajes y control de proceso en línea.
Aeroespacial
Estructuras, alas, fuselajes y conjuntos de gran tamaño con acceso limitado.
Energía
Palas eólicas, moldes, estructuras y componentes fuera de la escala de la metrología convencional.
Ingeniería pesada
Máquinas, utillajes, estructuras soldadas y grandes montajes en producción.
INTEGRACIÓN EN PRODUCCIÓN
Desde la posición del robot hasta el informe dimensional
NM3D dimensiona el sistema, selecciona posiciones de medición, integra seguridad y software y valida el ciclo completo en la pieza del cliente.
1
Estudio de alcance y visibilidadPieza, tolerancias, superficies y zonas críticas.
2
Programación e integraciónRobot, célula, software de metrología y comunicación con producción.
3
Validación y formaciónMSA, repetibilidad, informes y capacitación del equipo.
¿Quiere validar APDIS en su aplicación?
Envíenos el tamaño de la pieza, las tolerancias, la cadencia y el entorno de medición. NM3D recomendará la configuración y el plan de integración adecuados.
