STANDARD FEATURE SCAN

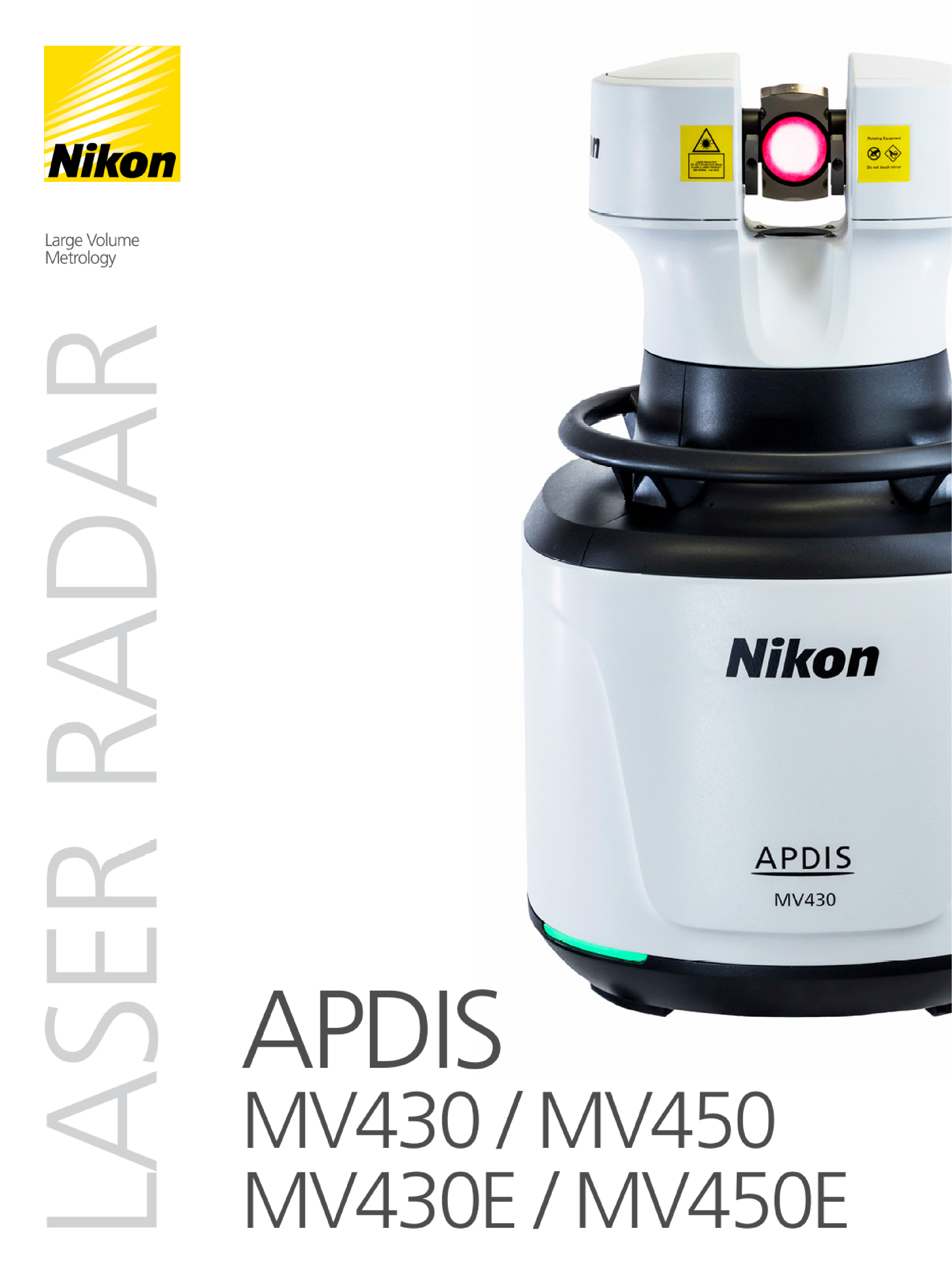

APDIS MV430 / MV450
Inspeção automática sem contacto com alcance de 30 m ou 50 m e velocidade de digitalização nominal de 500 pontos por segundo.
30 / 50 m500 pts/s4 000 HzIP54
NIKON METROLOGY · LASER RADAR

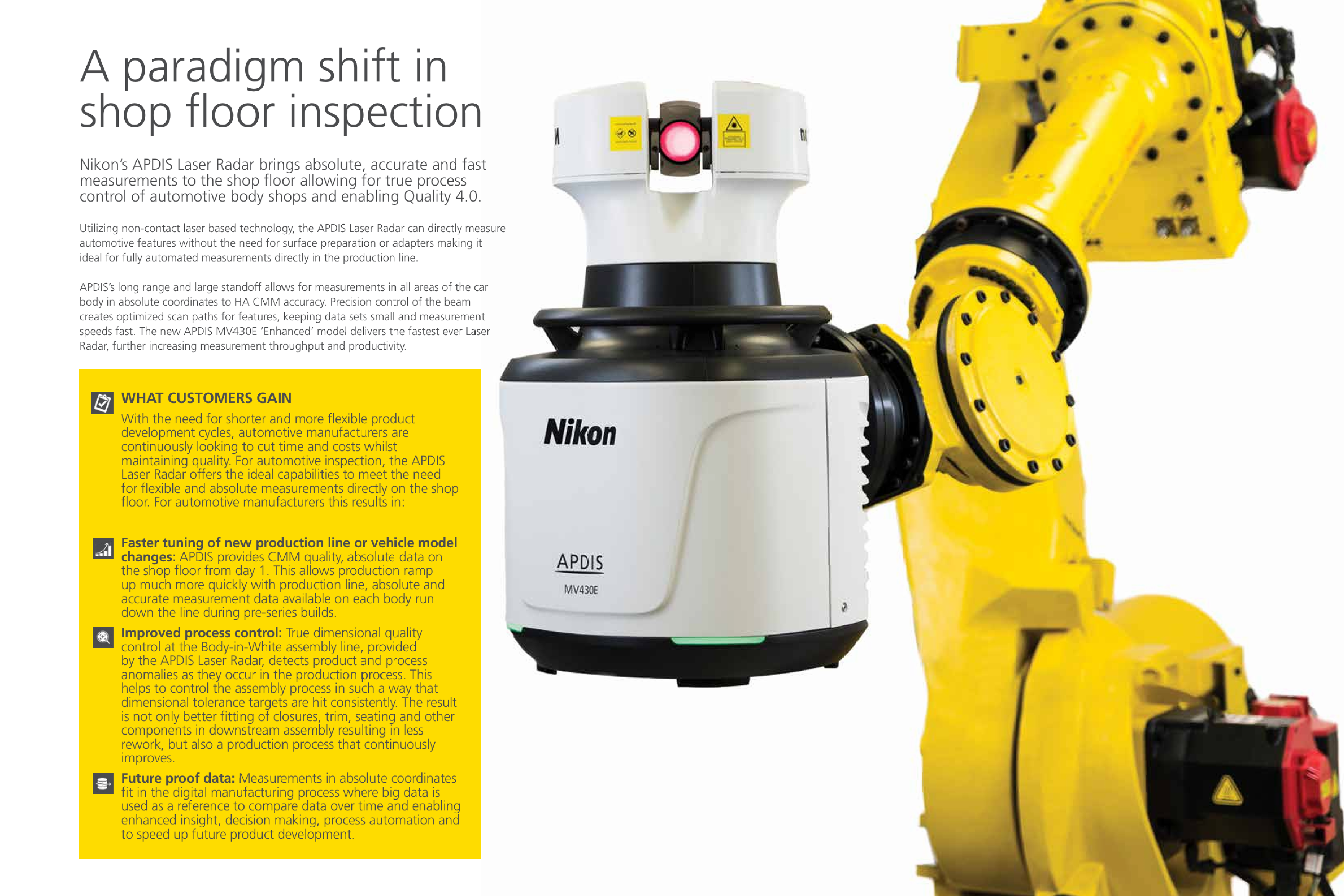

APDIS Laser Radar: inspeção automática sem contacto
Medição dimensional de componentes e conjuntos de grande volume diretamente na produção, sem refletores, sondas ou preparação de superfície.
30 / 50 malcance conforme o modelo
4 000 Hztaxa de aquisição
500 / 1 000 pts/svariante standard / E
IP54preparado para produção
METROLOGIA DE GRANDE VOLUME
Meça superfícies e features a partir de uma única posição

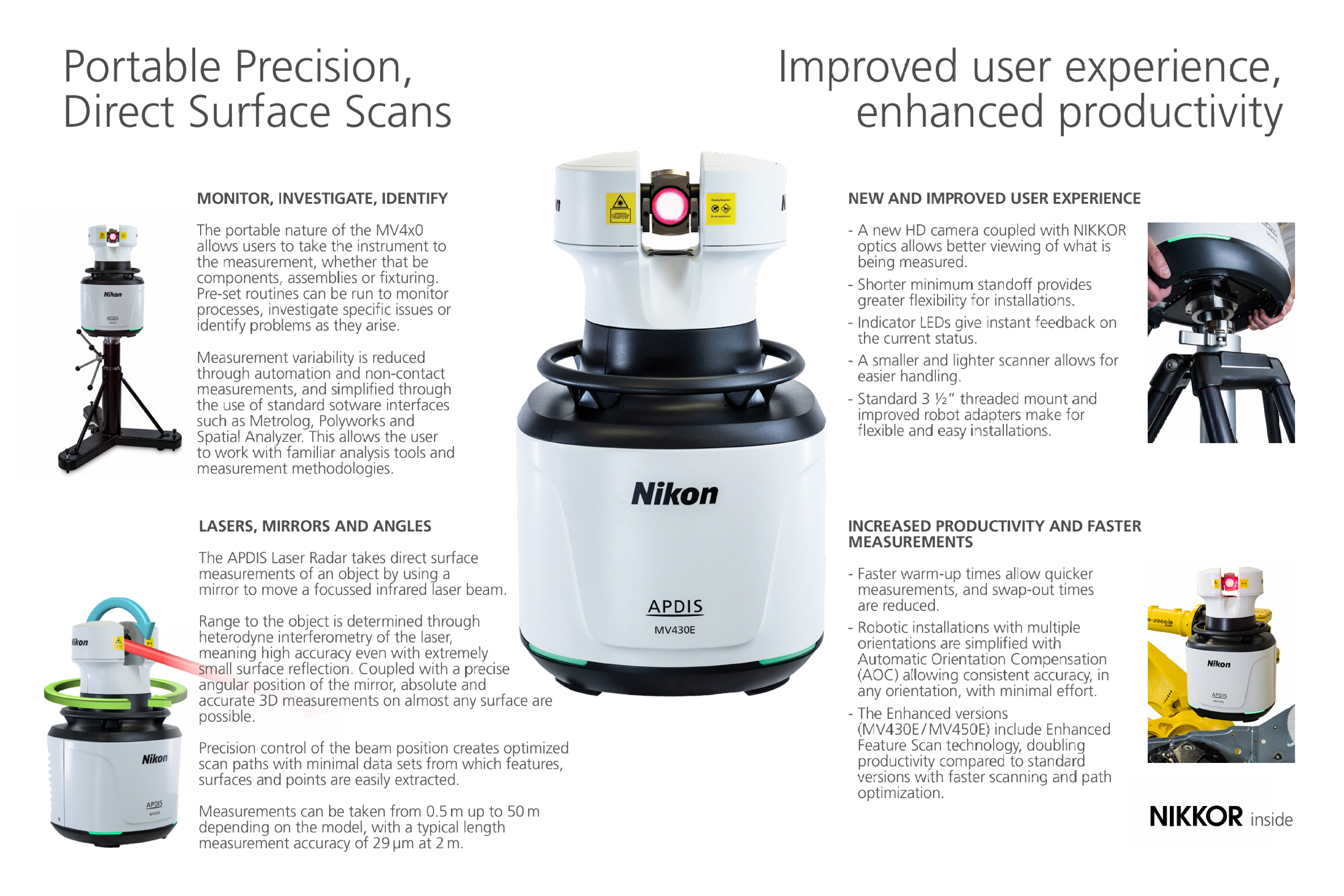

O APDIS orienta um feixe laser infravermelho através de um espelho de elevada precisão e determina a distância por interferometria heteródina. O resultado é uma inspeção 3D repetível, independente do operador e diretamente sobre a superfície da peça.

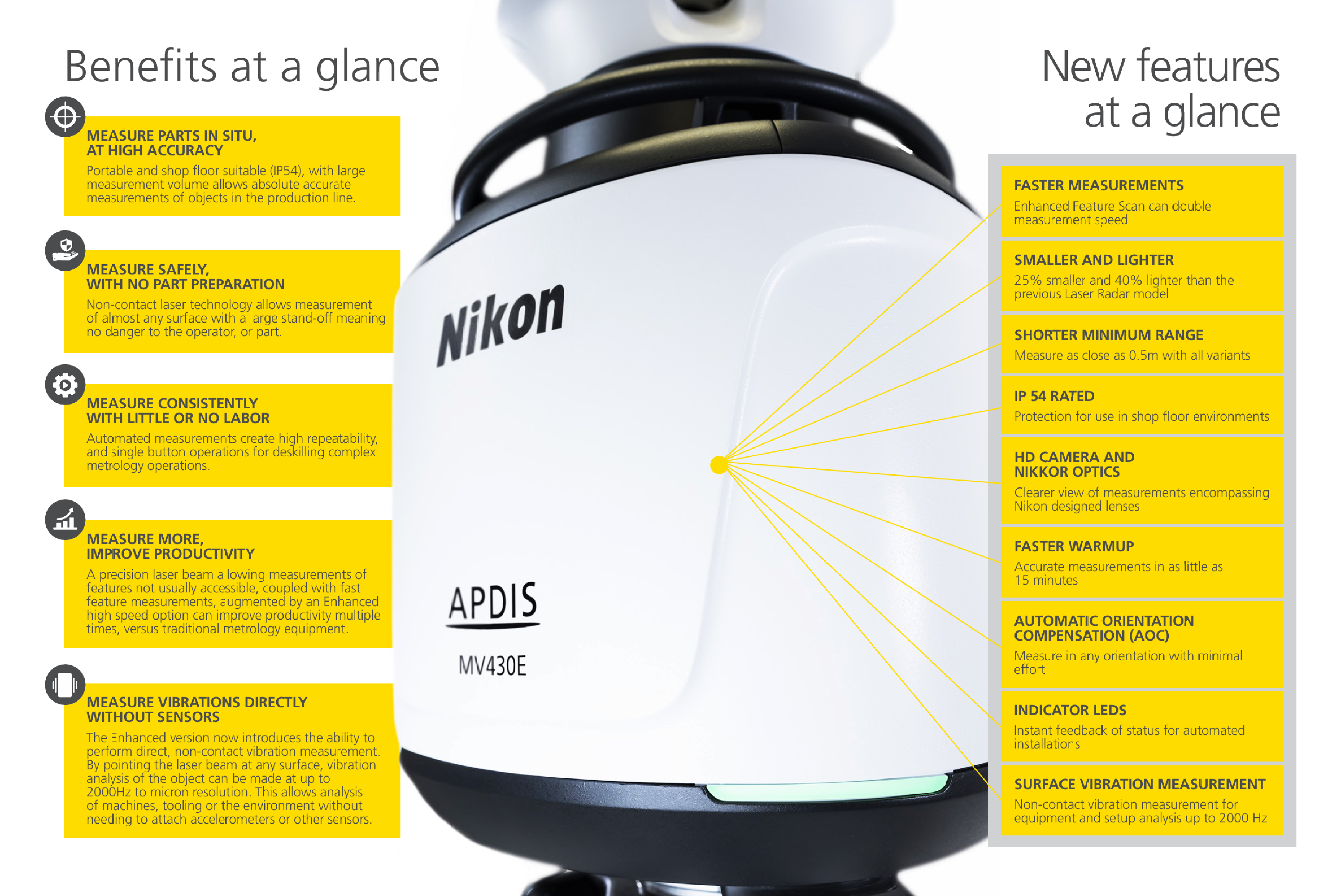

Sem alvos nem contactoMede quase todas as superfícies sem adaptadores, revestimentos ou refletores.
Automatização repetívelProgramas de inspeção reutilizáveis reduzem a influência do operador.
Integração industrialCompatível com interfaces de software como Metrolog, PolyWorks e SpatialAnalyzer.
Do componente ao aviãoDo controlo de uma porta automóvel a grandes estruturas aeroespaciais.
GAMA APDIS LASER RADAR
Escolha alcance, velocidade e capacidade de análise
Compare a gama APDIS MV4x0 com o novo MV5X compacto, portátil e preparado para automação.
ENHANCED FEATURE SCAN

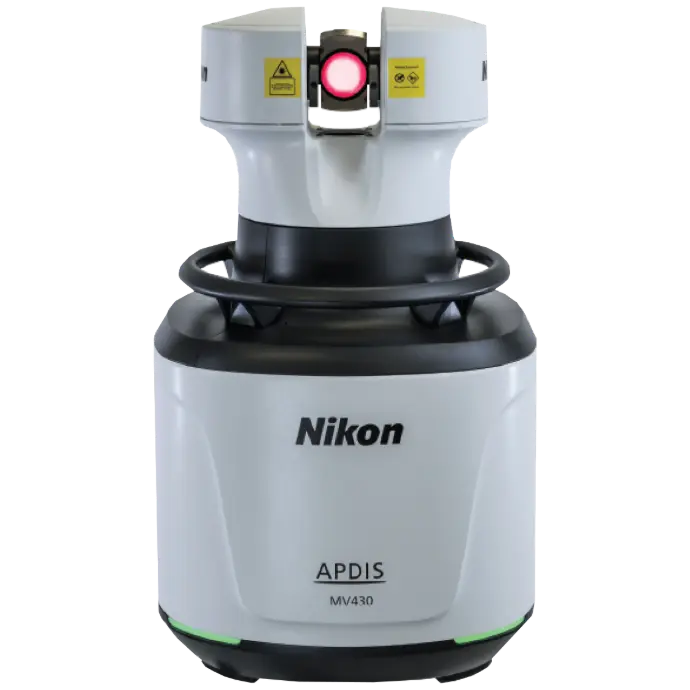

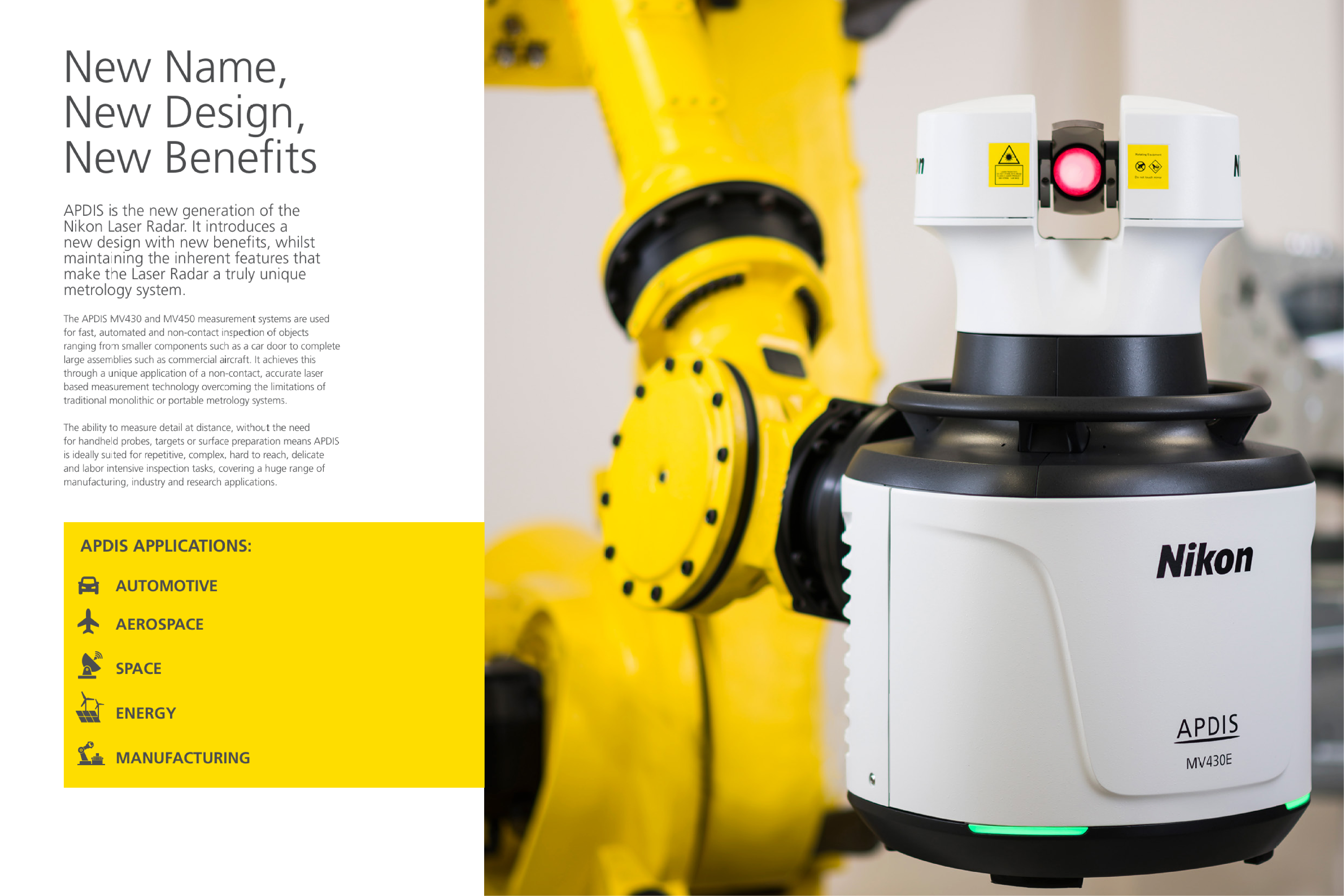

APDIS MV430E / MV450E
Variantes E com medição de features melhorada, até 1 000 pontos por segundo e medição de vibração até 2 000 Hz, com resolução de 1 µm/m.
30 / 50 m1 000 pts/s2 000 HzIP54
COMPACTO · PORTÁTIL · AUTOMAÇÃO
APDIS MV5X
Laser Radar compacto para medição sem contacto, utilização portátil ou integração automatizada em grandes volumes.
6 000 pts/s24 kHz< 12 kgIP54

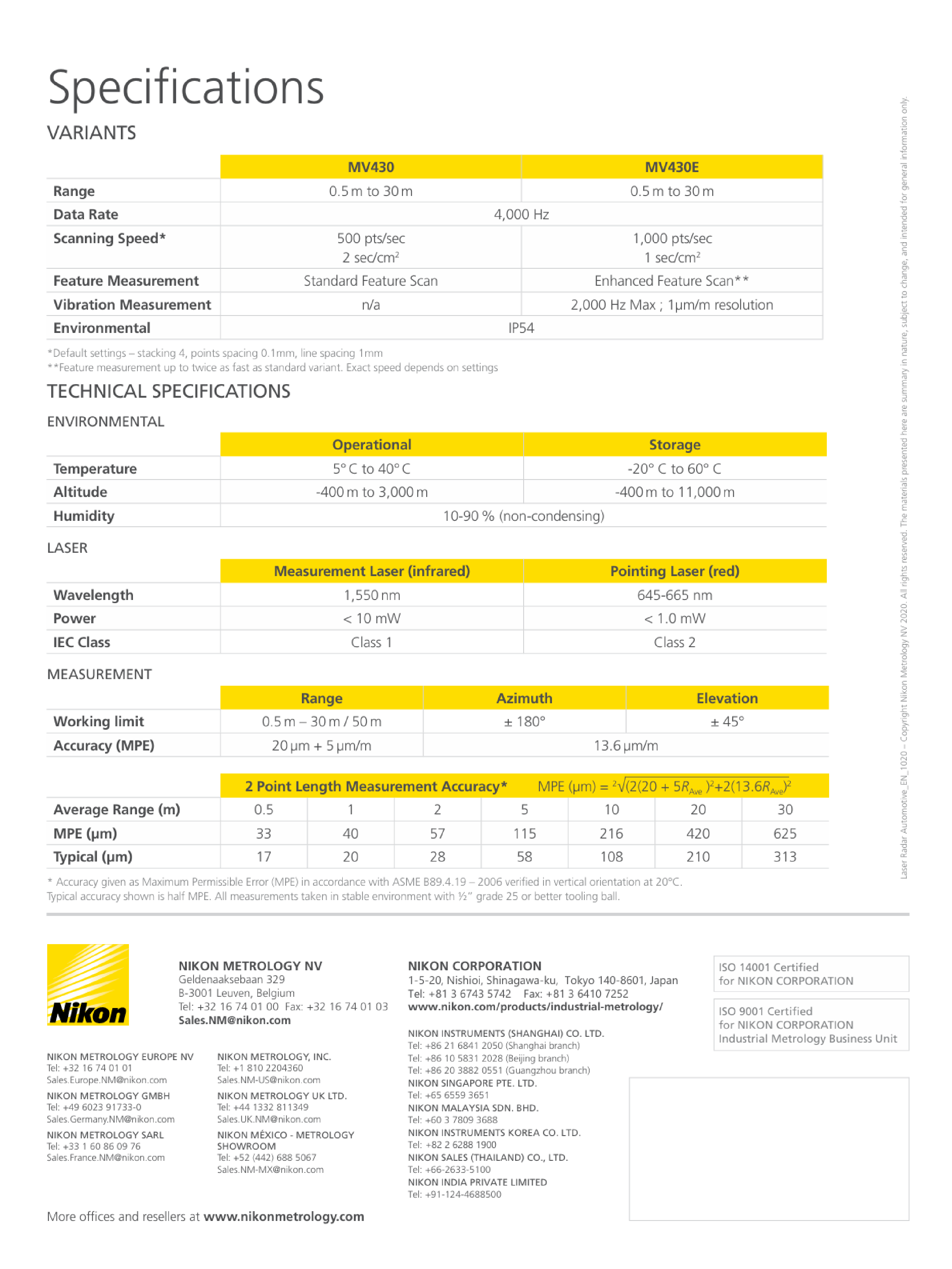

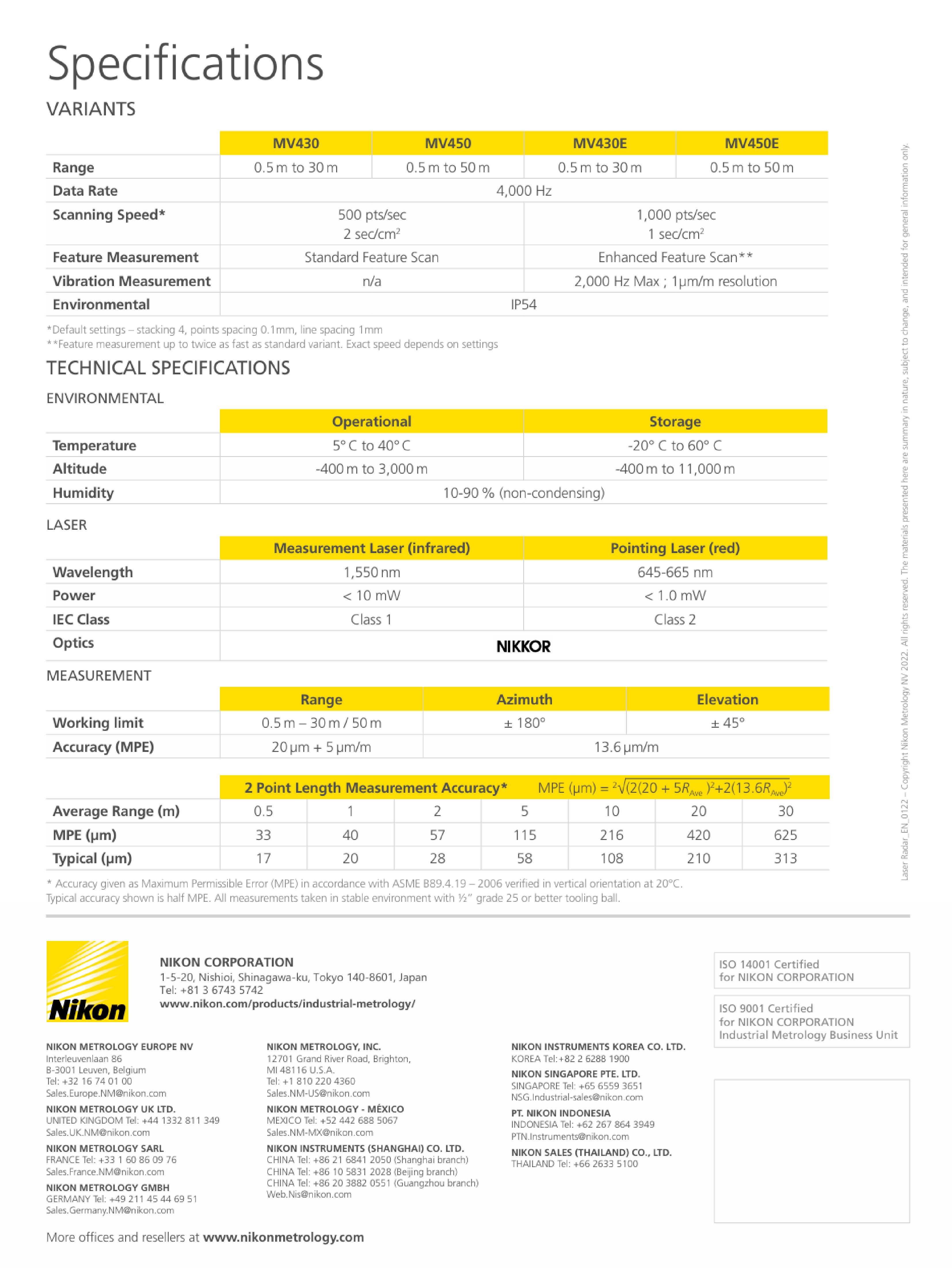

| Especificação | MV430 | MV450 | MV430E | MV450E |
|---|---|---|---|---|
| Alcance | 0,5–30 m | 0,5–50 m | 0,5–30 m | 0,5–50 m |
| Velocidade de digitalização | 500 pts/s | 1 000 pts/s | ||
| Medição de vibração | — | 2 000 Hz · 1 µm/m | ||
| Precisão de alcance (MPE) | 20 µm + 5 µm/m | |||
| Campo angular | ±180° azimute · ±45° elevação | |||
Velocidades nominais segundo as condições de ensaio do fabricante. A velocidade efetiva depende dos parâmetros de medição.

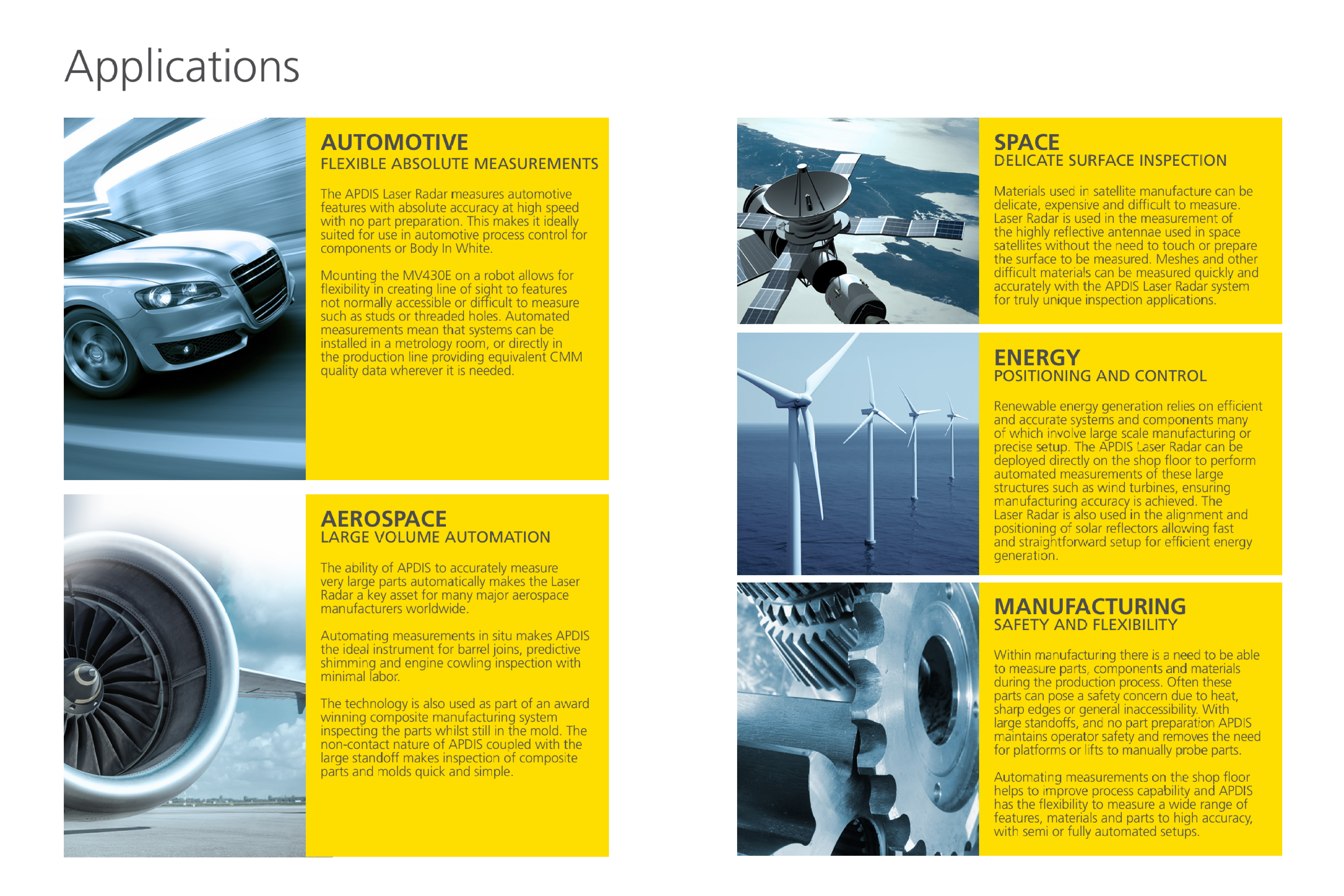

APLICAÇÕES INDUSTRIAIS

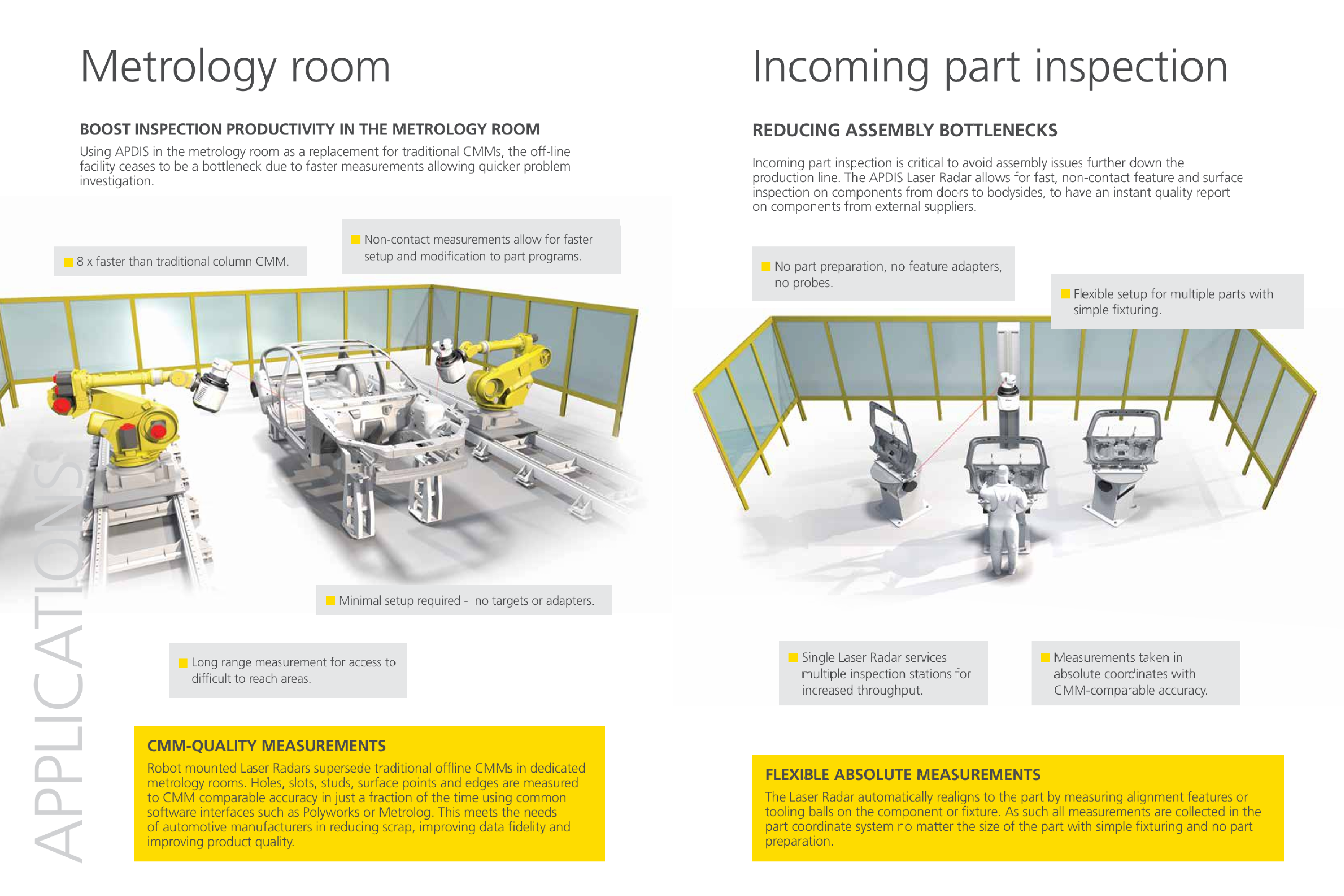

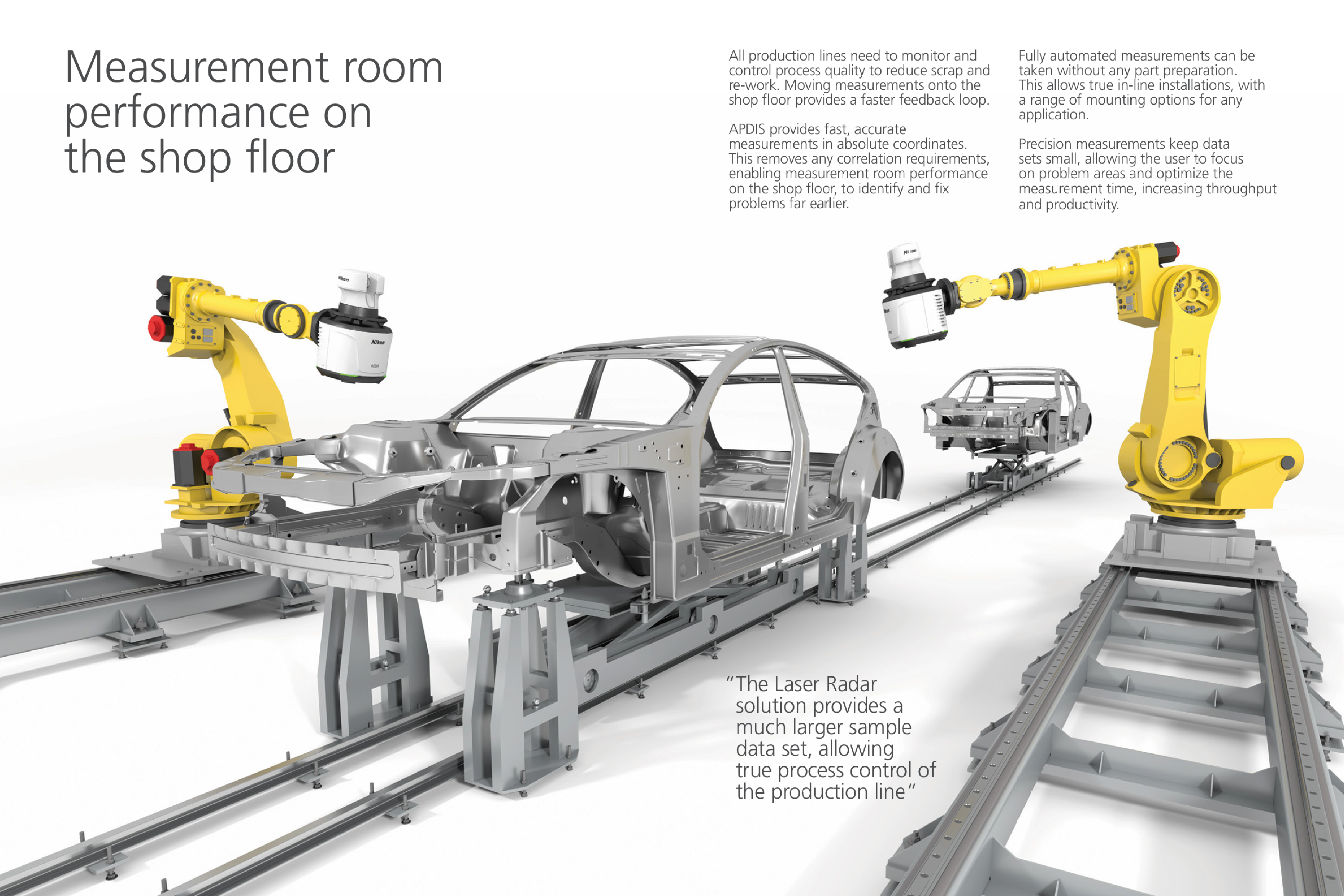

Controlo dimensional onde a peça está
Automóvel
Body-in-white, portas, painéis, ferramentas e controlo de processo em linha.
Aeroespacial
Estruturas, asas, fuselagens e conjuntos de grande dimensão com acesso condicionado.
Energia
Pás eólicas, moldes, estruturas e componentes cuja escala limita a metrologia convencional.
Engenharia pesada
Máquinas, ferramentas, estruturas soldadas e grandes montagens em ambiente produtivo.

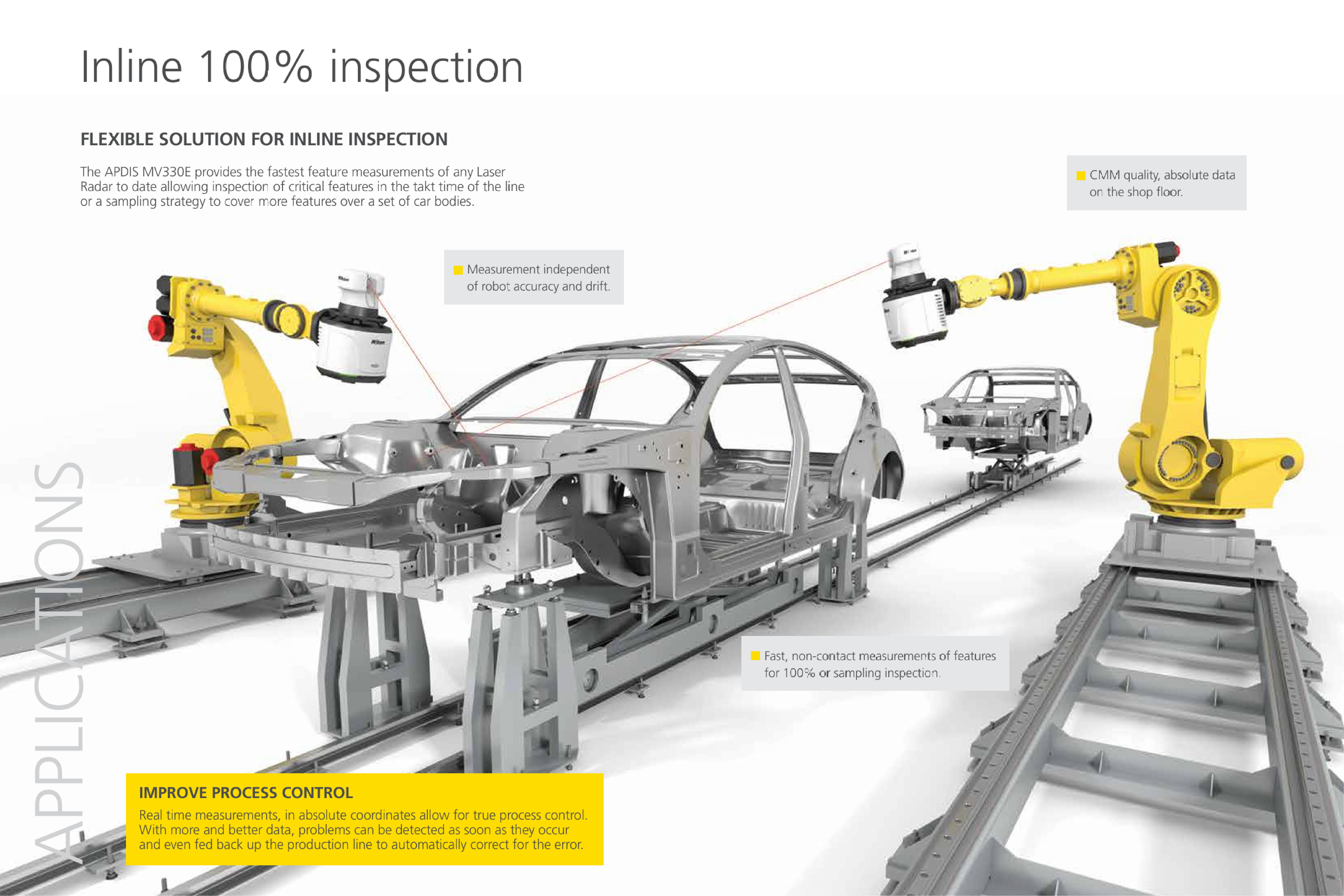

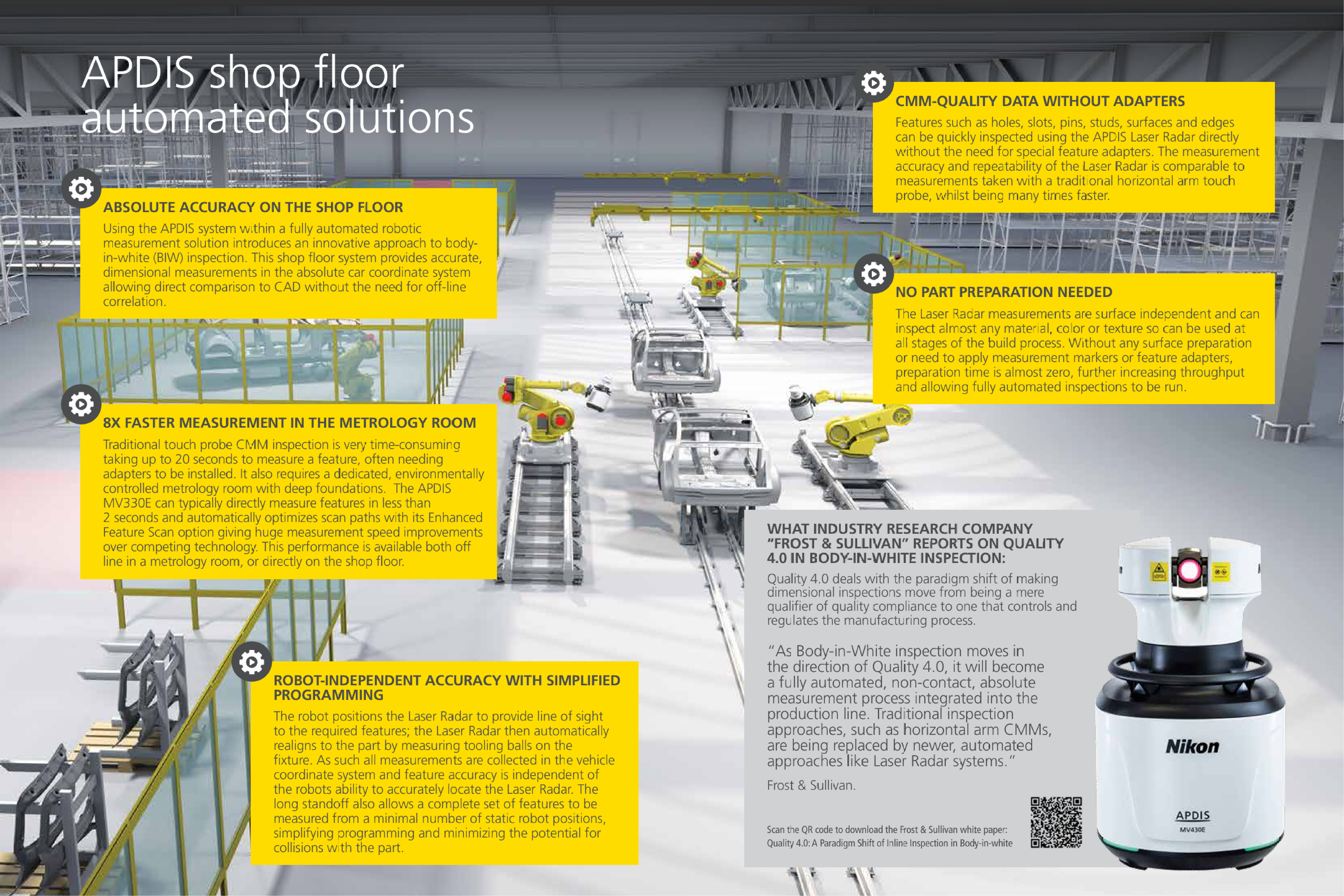

INTEGRAÇÃO EM PRODUÇÃO

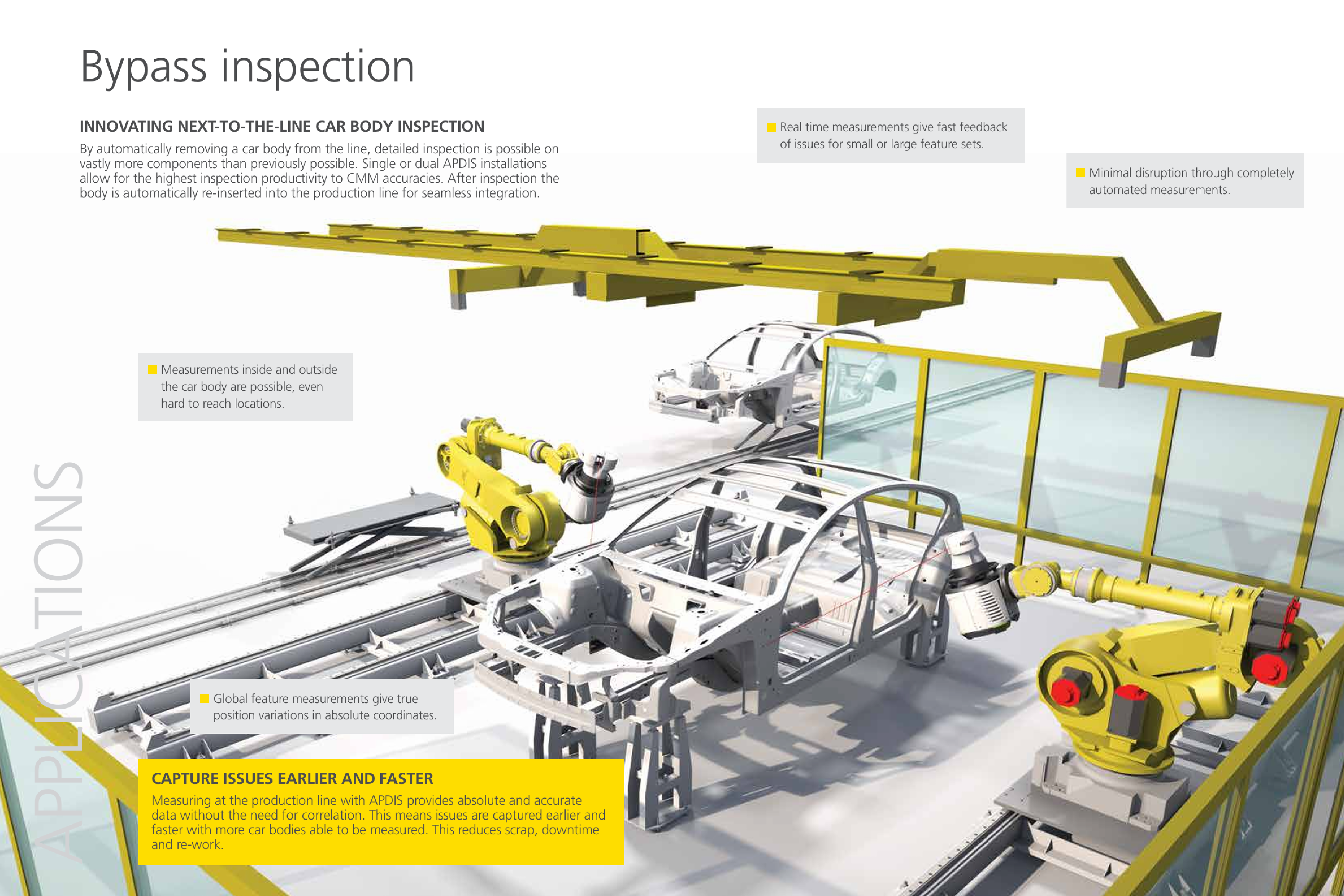

Da posição do robot ao relatório dimensional
A NM3D dimensiona o sistema, seleciona posições de medição, integra segurança e software e valida o ciclo completo na peça do cliente.
1
Estudo de alcance e visibilidadePeça, tolerâncias, superfícies e zonas críticas.
2
Programação e integraçãoRobot, célula, software de metrologia e comunicação com a produção.
3
Validação e formaçãoMSA, repetibilidade, relatórios e capacitação da equipa.
Quer validar o APDIS na sua aplicação?
Envie-nos a dimensão da peça, tolerâncias, cadência e ambiente de medição. A NM3D recomenda a configuração e o plano de integração adequados.
