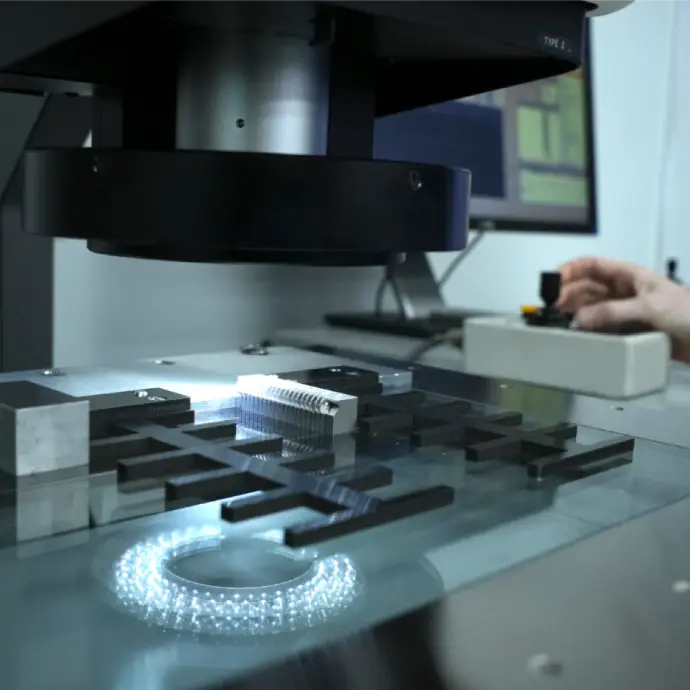

Medição por Visão
2D/3D Measurement with CNC Vision Systems
Medimos peças 2D/3D com sistemas de visão CNC Nikon (NEXIV e iNEXIV). A ótica telecêntrica, o zoom preciso e a iluminação LED (superior, inferior e anel segmentado) permitem detetar arestas mesmo com baixo contraste. Combinamos vídeo com autofocus (AF) e, quando necessário, toque e Laser AF para alturas e rasgos profundos. Programamos rotinas automáticas, “stitching” para peças grandes e relatórios completos com GD&T, garantindo repetibilidade, rastreabilidade e tempos de ciclo reduzidos.
Indústria Automóvel
Inspecionamos estampados, injeção plástica, maquinados e interiores com elevada repetibilidade. Fazemos CAD-to-part para furos, ranhuras e recortes, e validamos GD&T (posição, paralelismo, excentricidade/batimento, perfil). O “stitching” cobre zonas extensas numa única rotina e a paletização acelera pré-série/FAI e PPAP. Ao combinar vídeo, AF e toque na mesma célula, reduzimos setups, encurtamos aprovações e entregamos relatórios claros para auditoria do cliente.

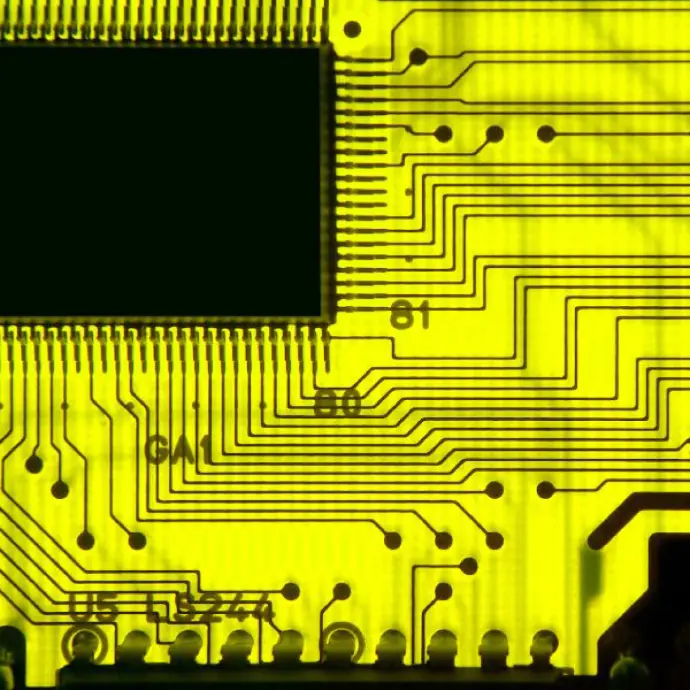

Eletrónica / PCB / Conectores
A grande janela de visão encontra referências num instante e o AF mede alturas sem contacto em pads e soldaduras. Verificamos passo de pinos, coplanaridade, afastamento de componentes, largura de trilhos e “lead-form”. A iluminação inferior realça contornos 2D; a de anel resolve arestas pouco contrastadas em resinas e metais. Comparadores com DXF permitem OK/NOK imediato de perfis, e os relatórios exportam limites e estatística (Cp/Cpk) para qualidade de processo.

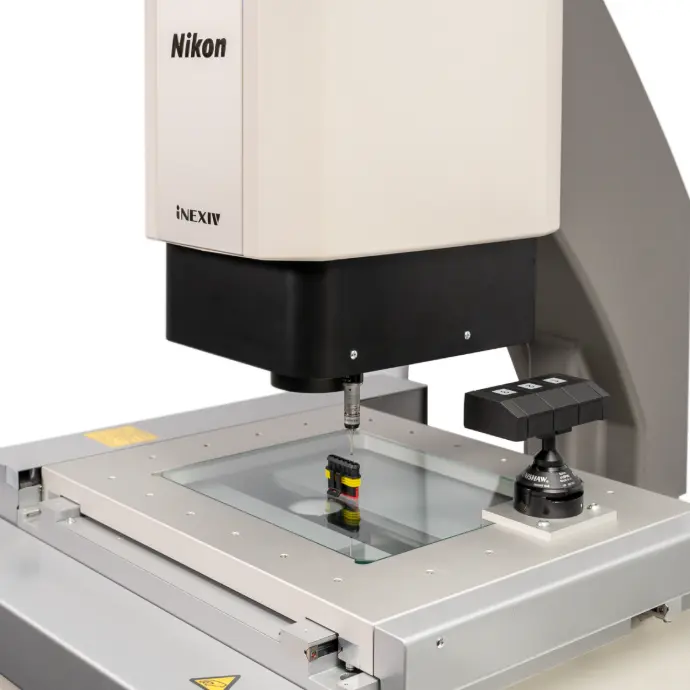

Moldes e Plásticos
Controlamos ângulos de extração, raios, concordâncias, espessuras de nervuras e posição de insertos. Em materiais translúcidos alternamos luz superior/inferior para obter contornos limpos. Para peças longas, o “stitching” corrige distorção e mantém a resolução local. A rotina pode alternar vídeo, AF e toque para medir rasgos fundos, furos roscados e referências ocultas, encurtando try-outs, reduzindo retrabalho e estabilizando a qualidade dimensional.

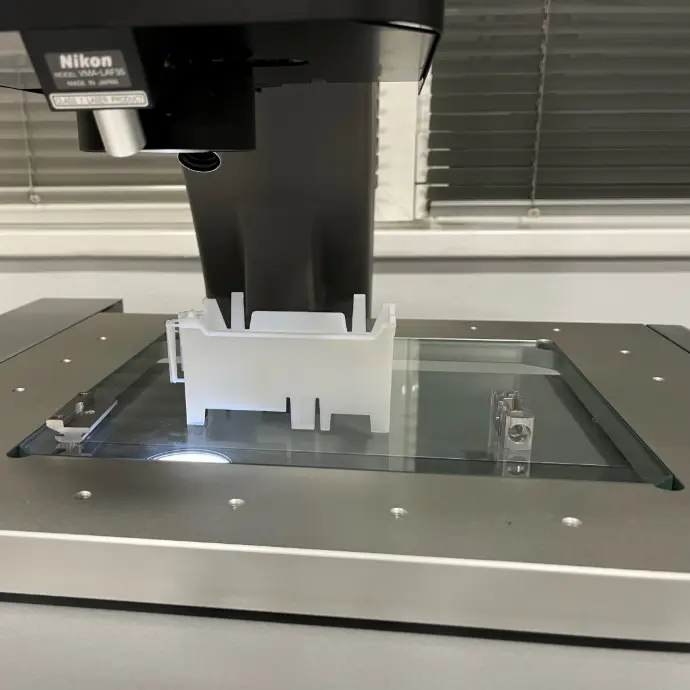

Dispositivos Médicos
Medição sem contacto ideal para plásticos técnicos e micro-maquinados polidos. O AF evita deformações, a iluminação configurável melhora a leitura de arestas suaves e o Laser AF ajuda em superfícies brilhantes. Validamos microcânulas, cateteres, stents, clips e doseadores, com rastreabilidade por lote/operador. Implementamos GR&R e relatórios em formato regulatório, suportando validação, transferência para produção e inspeção em série.

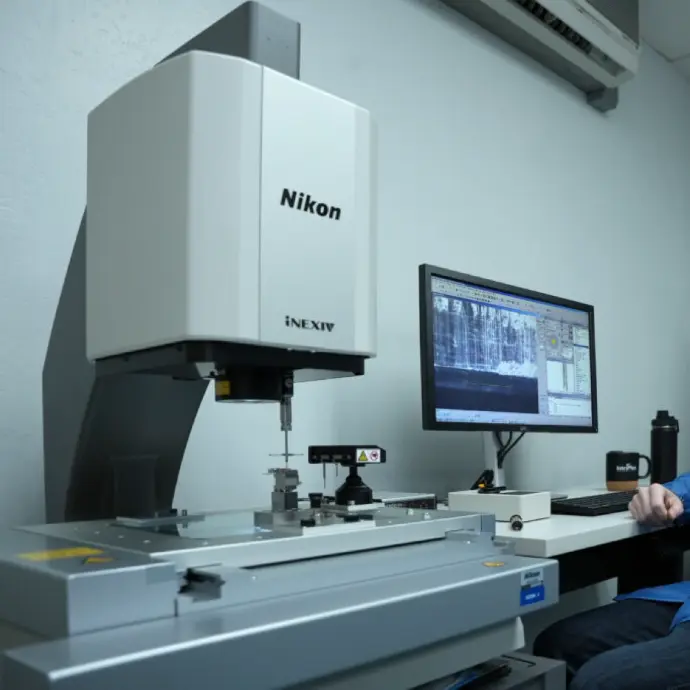

Micromecânica / Precisão
Caracterizamos microengrenagens, platinas, eixos e sedes com zoom de alta resolução e ótica de baixa distorção. O “stitching” cria imagens amplas mantendo o detalhe, enquanto AF e toque cobrem ressaltos e reentrâncias profundas. As medições alimentam SPC, garantindo estabilidade de processos com tolerâncias apertadas. Entregamos relatórios com imagens, cotas e tolerâncias, preparados para auditoria de clientes de elevada precisão.

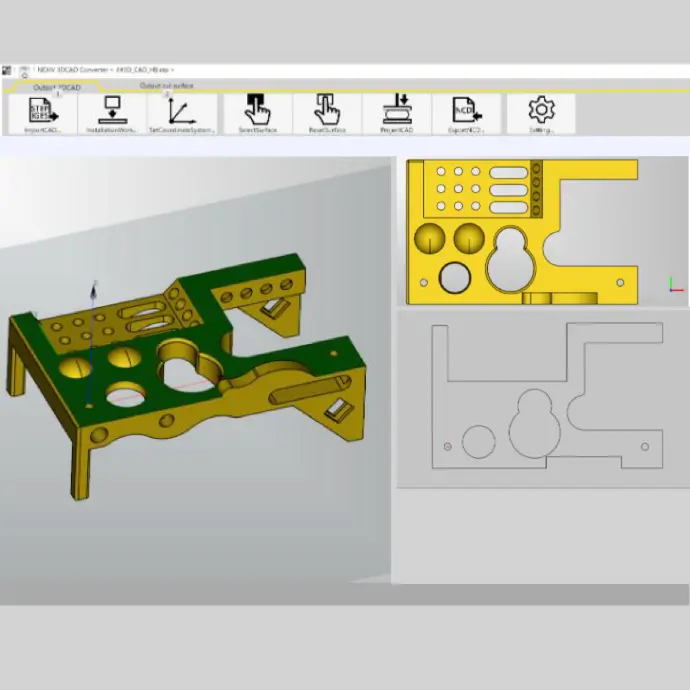

CAD-to-Part e Mapas de Desvio
Carregamos DXF/IGES e sobrepomos o perfil ao vídeo para aprovação imediata de contorno, passo de furos e recortes. Em FAI/PPAP automatizamos centenas de dimensões com decisões OK/NOK, evidenciando zonas críticas com mapas de cores e fotos de contexto. Filtros de aresta, referências normalizadas e tolerâncias GD&T garantem repetibilidade entre turnos. Exportamos PDF/CSV/Excel e ficheiros SPC, com rastreabilidade por peça e por lote.

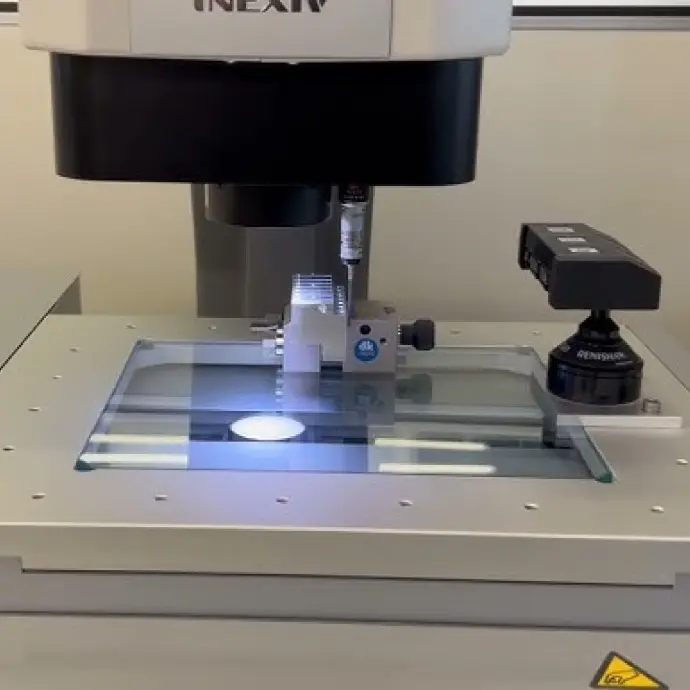

Medição de Alturas (AF/Laser AF)
Medimos alturas, profundidades e planicidades sem contacto em plásticos, metais, vidro e silicone. O AF ótico é rápido em superfícies texturadas; o Laser AF assegura repetibilidade em zonas polidas. Indicamos afastamento de componentes, espessuras locais, paralelismo entre planos e deformações após soldadura/injeção. Tudo integrado na mesma rotina de visão, evitando mudanças de equipamento e reduzindo incertezas de alinhamento.

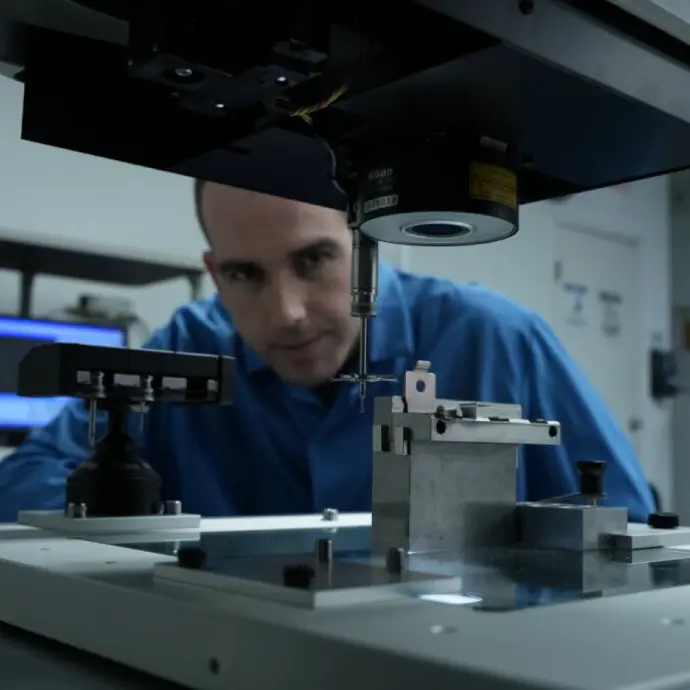

Vídeo + Toque na Mesma Rotina
Quando o vídeo não “vê” o fundo de um rasgo, furo cego ou rebaixo, alternamos para toque (ponta esférica) mantendo o alinhamento da peça. Assim medimos eixos, cones, roscas e referências internas no mesmo programa, sem reposicionar. O resultado são ciclos completos, menos setups e relatórios coesos com todas as features críticas, melhorando tempos de aprovação e a confiança na decisão dimensional.

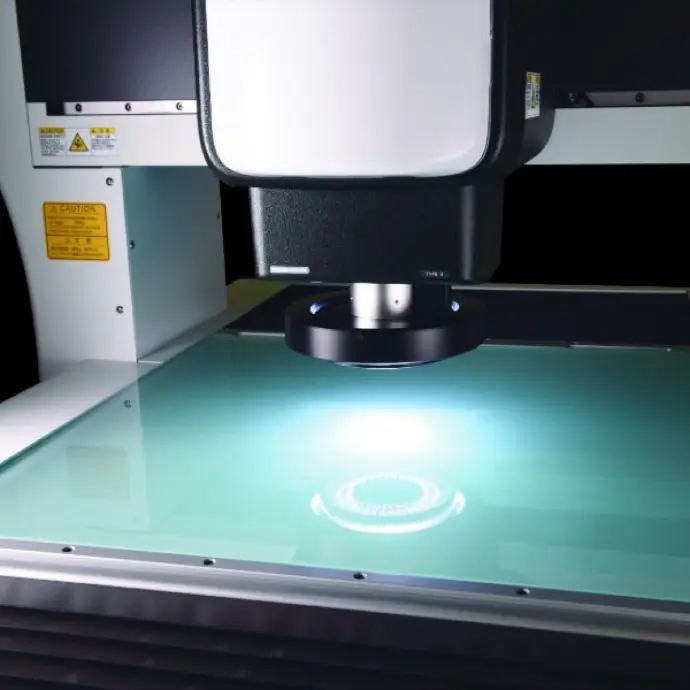

Iluminação Inteligente (Superior/Anel/Diascópica)
Selecionamos o tipo e direção de luz para cada feature: diascópica (inferior) para contorno 2D, anel segmentado para arestas de baixo contraste e episcópica (superior) para superfícies opacas ou gravadas. Guardamos a “receita” de luz por passo, garantindo repetibilidade mesmo com variações de cor, acabamento ou transparência. Menos falsas leituras, mais estabilidade e inspeções consistentes entre operadores.

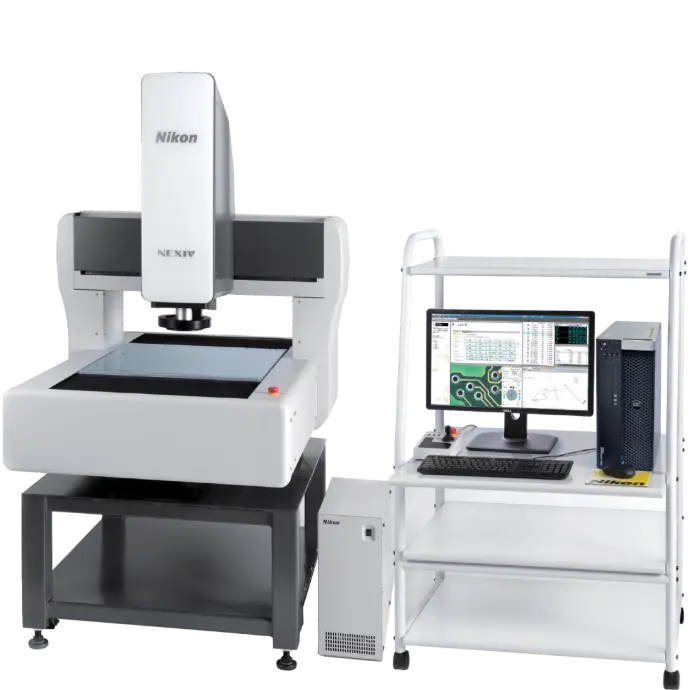

Stitching e EDF (Campo Amplo / Foco Estendido)
Unimos várias imagens com correção de distorção para medir peças grandes mantendo a resolução local. O EDF compila múltiplos níveis de foco, produzindo uma imagem “all-in-focus” que facilita a deteção de arestas em superfícies com relevo. Ideal para placas deformadas, conjuntos montados e componentes flexíveis. Reduzimos incerteza, evitamos reposições e mantemos cadência elevada em inspeções longas.

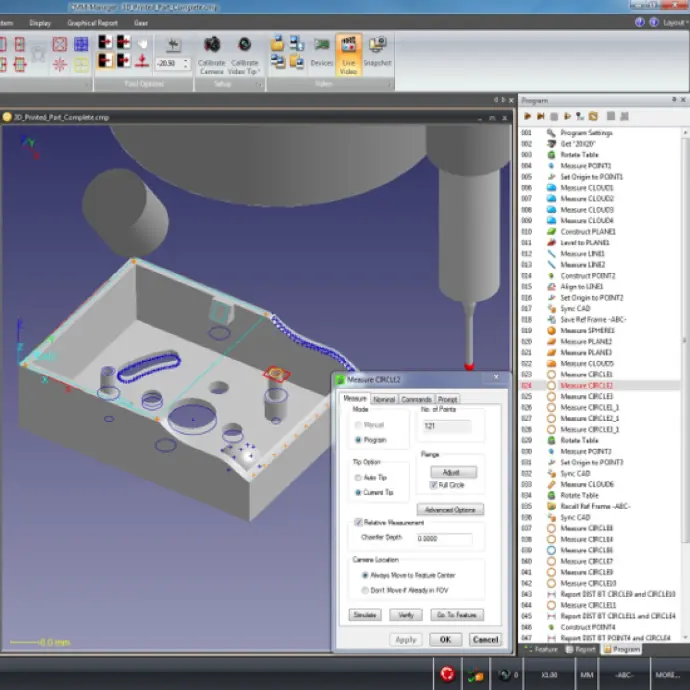

Programação Offline e Bibliotecas
Programamos a partir do CAD, criamos bibliotecas de features (furos, rasgos, chanfros, roscas) e reutilizamos ciclos entre referências. A procura automática de alvos compensa pequenos desvios de posicionamento. Isto reduz tempo de preparação, minimiza variações por operador e permite arrancar novas referências com risco baixo. Integramos com MES/ERP e exportamos resultados para bases de dados ou SPC.

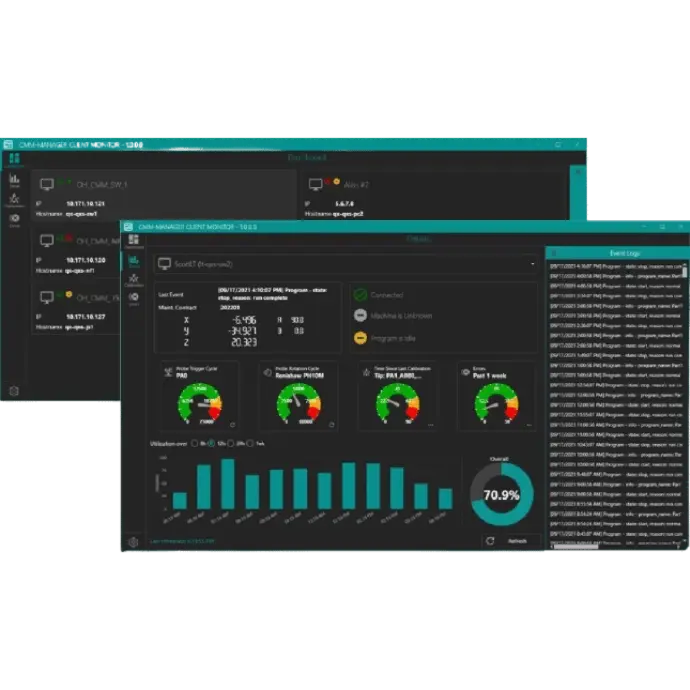

Relatórios, SPC e GR&R
Entregamos relatórios com imagens anotadas, tabelas, limites e estatística (Cp, Cpk), além de cartas X-R e histogramas. Montamos estudos GR&R/MSA com instruções de fixação e rotinas bloqueadas, validando o meio de medição. Os dados ficam rastreáveis por peça, operador e programa, facilitando auditorias e ações corretivas. Objetivo: decisões rápidas, objetivas e defendíveis perante cliente e norma.

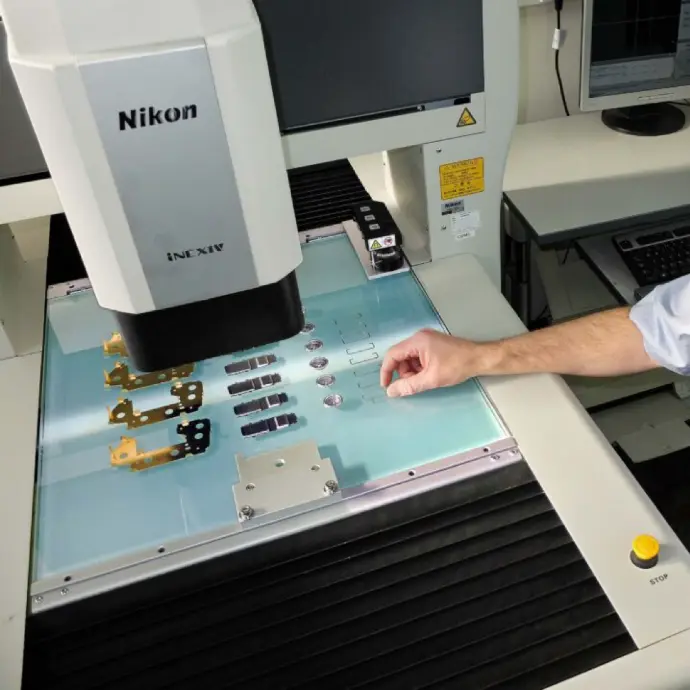

Paletização e Séries Longas
Medimos múltiplas peças por ciclo com paletes identificadas. O sistema reconhece referências, aplica offsets e executa a rotina completa de forma automática. Em produção, o operador apenas troca a palete, reduzindo tempos não produtivos. É a solução ideal para inspeção 100% em pré-série, auditorias periódicas ou amostragem reforçada, mantendo cadência e consistência entre turnos.
