Ler conteúdo técnicoMÁQUINAS DE MEDIÇÃO POR COORDENADAS
CMM de ponte para medir com precisão, repetibilidade e confiança
Escolha a configuração certa para a sua peça, tolerância, ambiente e ritmo de produção. A NM3D fornece, instala, forma e acompanha toda a solução LK Metrology.
MultissensorTátil, laser e visão
PrecisãoControlo exigente
EscalávelPreparada para evoluir
MÁQUINAS DE MEDIÇÃO POR COORDENADAS
CMM de ponte para medir com precisão, repetibilidade e confiança
Escolha a configuração certa para o volume da peça, a tolerância, o ambiente e o ritmo de produção. A NM3D fornece, instala, forma e acompanha toda a solução LK Metrology em Portugal e Espanha.
MultissensorTátil, laser e visão
PrecisãoPara controlo exigente
EscalávelPreparada para evoluir
Showroom virtual oficial LK MetrologyExplore as CMM em 360° e conheça as diferentes configurações.
Entrar no showroom 360°Demonstração com as suas peçasValidar antes de decidir
Instalação e calibraçãoSolução pronta a medir
Formação e programaçãoEquipas produtivas mais cedo
Suporte ibéricoAcompanhamento pós-venda
EXPLORE O ECOSSISTEMA CMM
Escolha visualmente a tecnologia que procura
GAMA CMM DE PONTE
Vá diretamente ao modelo adequado
Escolha visualmente a configuração mais próxima da sua aplicação.
AltoCMM compacta para laboratório e produção
Altera CPrecisão versátil e multissensor
Altera C · HAMáxima precisão em formato compacto
Altera SMedição rápida de peças médias
Altera SLHAAlta precisão para volumes maiores
Altera SFMedição diretamente no chão de fábrica
Altera MGrande capacidade e flexibilidade
Altera SCANTEK5Digitalização multissensor de 5 eixosQUAL CMM É INDICADA PARA MIM?
Compare a gama por aplicação
O modelo certo depende sobretudo de quatro dados: dimensões e peso da peça, tolerância, ambiente de medição e número de peças por turno.
| Modelo | Melhor para | Destaque | Ambiente | |
|---|---|---|---|---|
| Alto | Primeira CMM e espaços compactos | Excelente relação desempenho/investimento | Laboratório ou produção controlada | Ver modelo |
| Altera C | Peças pequenas e médias | Compacta e preparada para multissensor | Laboratório e produção | Ver modelo |
| Altera C HA | Tolerâncias mais exigentes em formato compacto | Rigidez e precisão volumétrica reforçadas | Laboratório | Ver modelo |
| Altera S | Qualidade geral de elevada precisão | Desde 1,8 µm + L/400 e até 762 mm/s | Laboratório | Ver modelo |
| Altera SLHA | Componentes de precisão extrema | Desde 0,7 µm + L/600 | Laboratório climatizado | Ver modelo |
| Altera SF | Inspeção próxima da linha | Construída para condições de produção | Chão de fábrica | Ver modelo |
| Altera M | Maior produtividade e volumes amplos | Desde 1,5 µm + L/375 e até 833 mm/s | Laboratório e produção | Ver modelo |
| SCANTEK5 | Inspeção multissensor de 5 eixos | REVO, contacto, laser e visão | Laboratório e produção | Ver modelo |
1. PeçaDimensões, peso e geometria
2. TolerânciaCaracterísticas críticas a validar
3. AmbienteLaboratório ou chão de fábrica
4. CadênciaAmostras ou inspeção em série

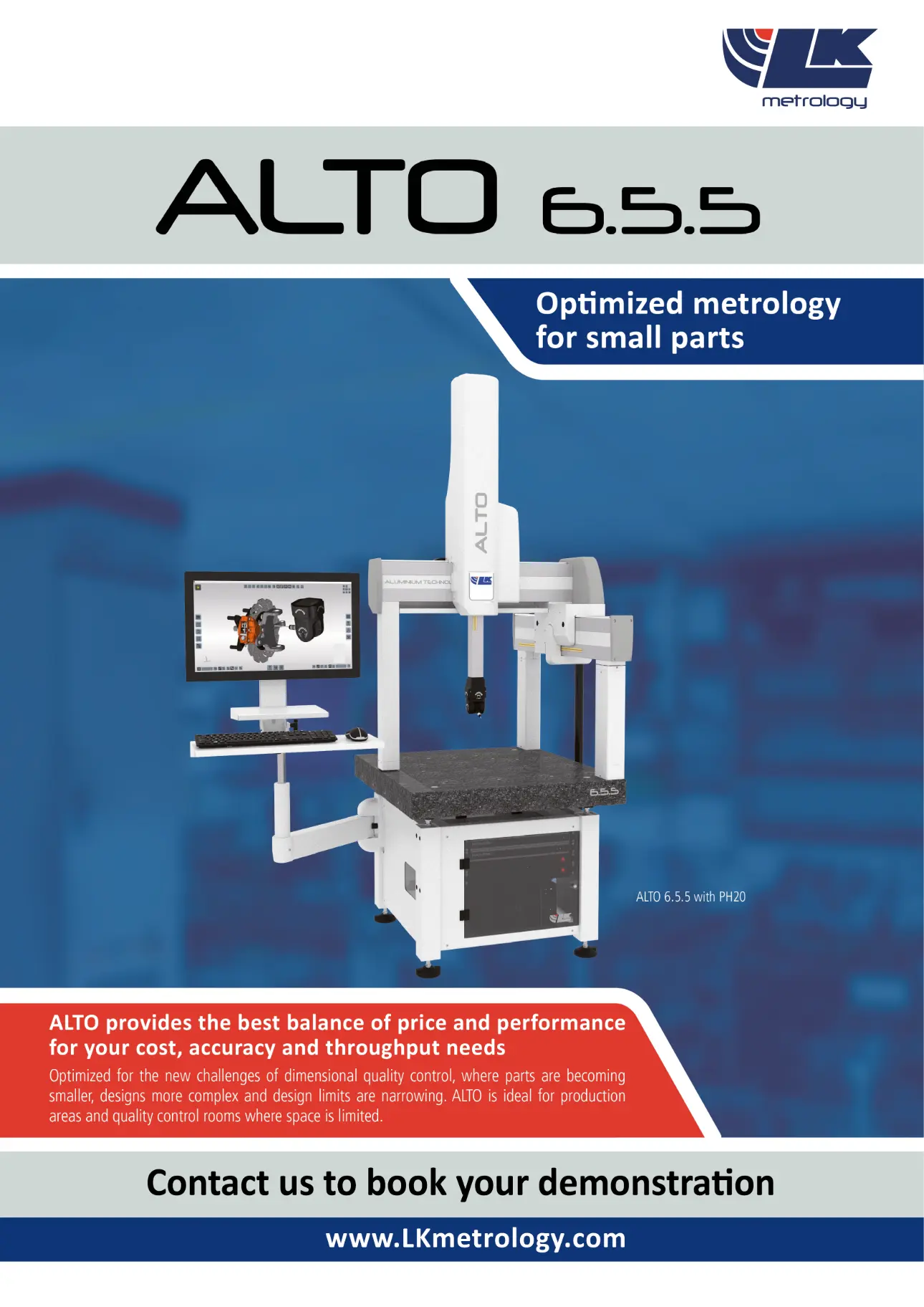

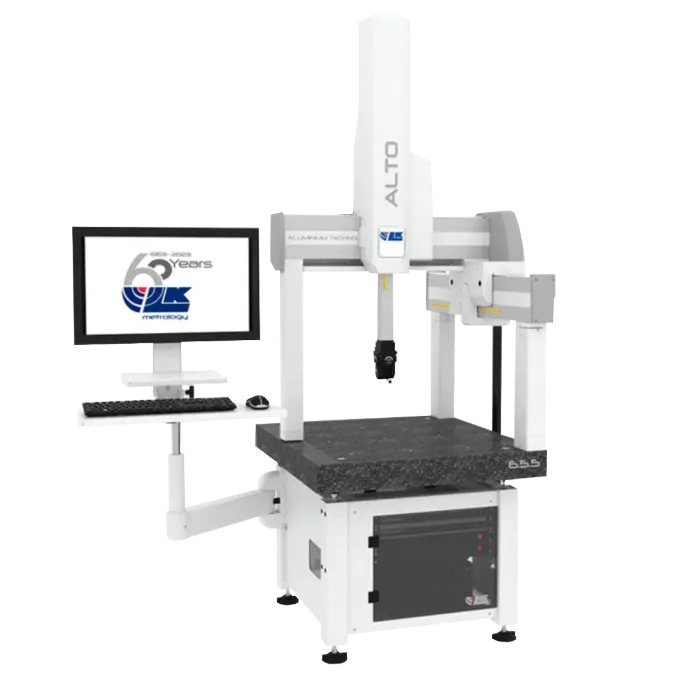

Alto
A LK Alto CMM é uma máquina de medição por coordenadas (CMM) versátil, concebida tanto para ambientes de laboratório como de produção. Com uma robusta base em granito, oferece uma precisão excecional e uma estabilidade a longo prazo. A Alto CMM integra tecnologia multissensor avançada e soluções de software completas, proporcionando medições precisas e eficientes mesmo em espaços confinados. Ideal para empresas que procuram soluções de metrologia acessíveis, mas de elevada qualidade, a Alto CMM garante resultados consistentes e fiáveis numa ampla variedade de aplicações.
Pedir proposta para AltoEnvie a peça, tolerância e cadência para receber uma configuração recomendada.

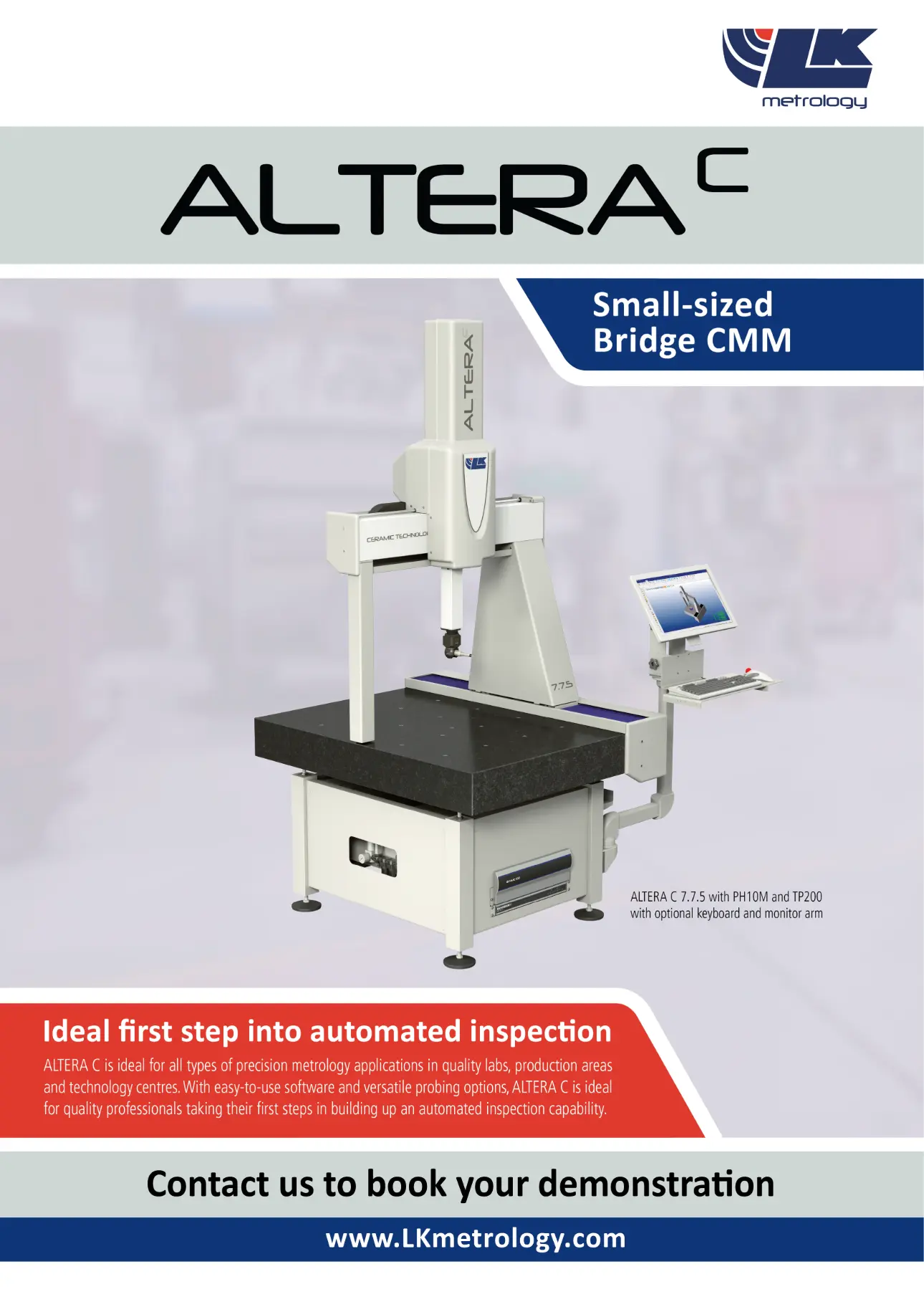

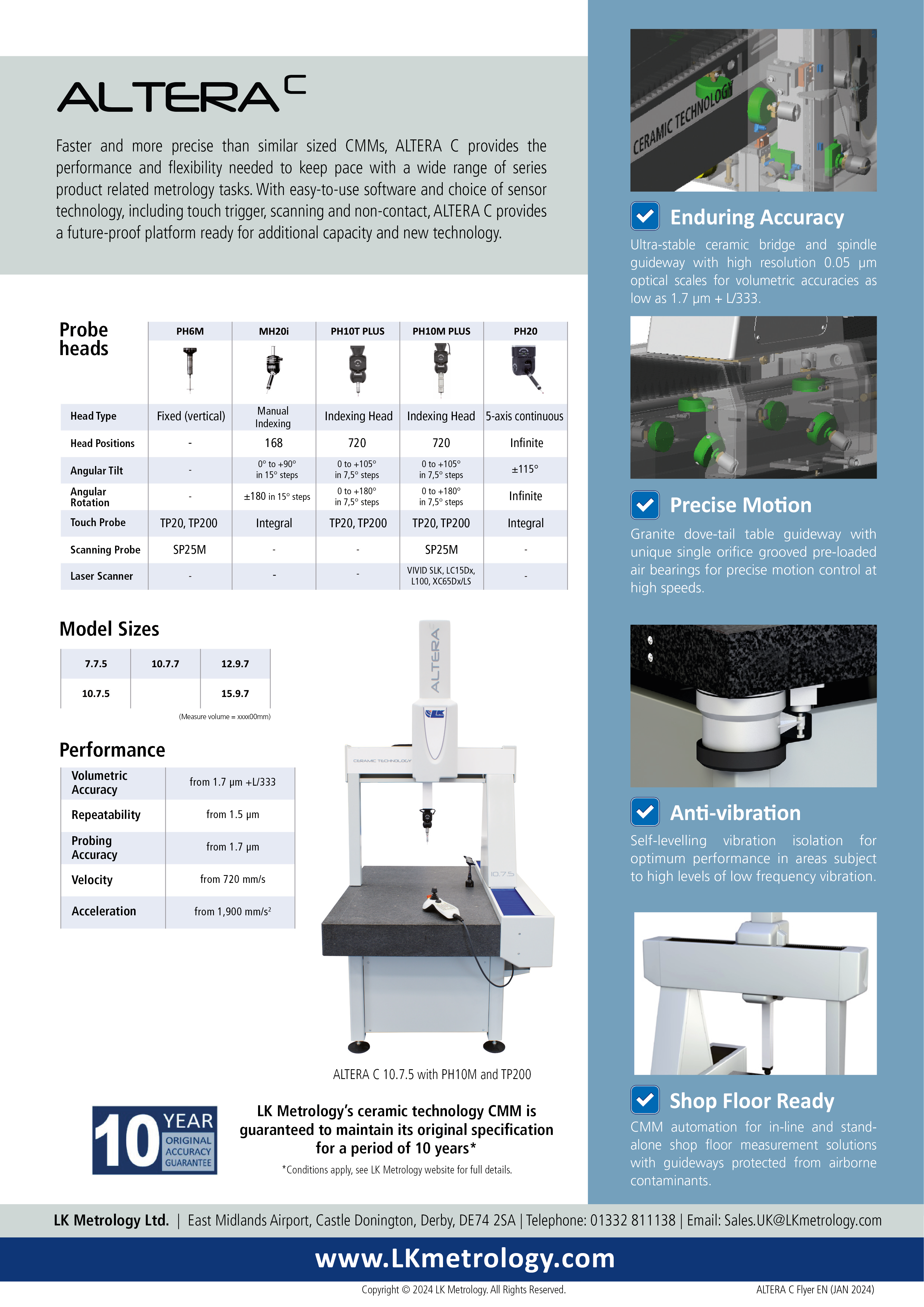

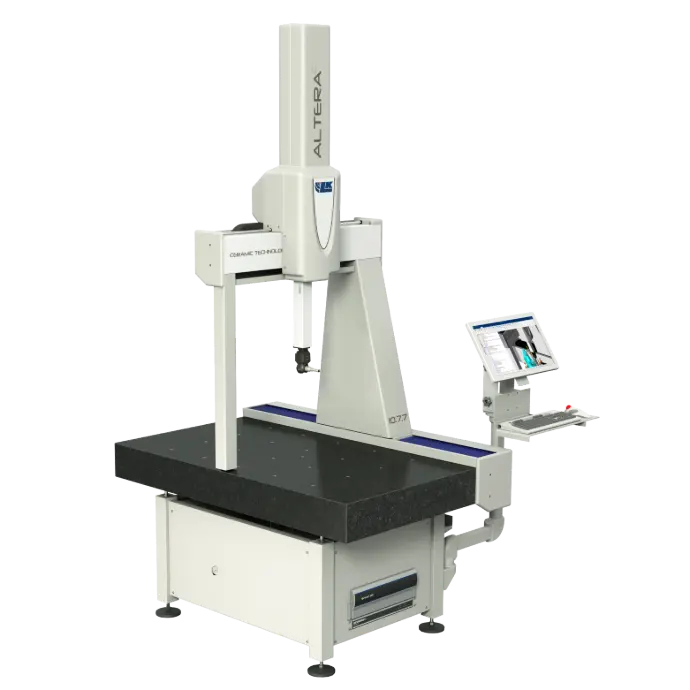

Altera C
A LK Altera C é uma máquina de medição por coordenadas (CMM) compacta, projetada para ambientes de laboratório e produção. Com uma estrutura de ponte em cerâmica, garante alta precisão e estabilidade ao longo do tempo. A Altera C utiliza tecnologia multi-sensor e uma vasta gama de software, oferecendo medições eficientes em espaços reduzidos. Ideal para empresas que procuram soluções económicas sem comprometer a qualidade, a Altera C proporciona resultados fiáveis para uma vasta gama de aplicações.
Pedir proposta para Altera CEnvie a peça, tolerância e cadência para receber uma configuração recomendada.

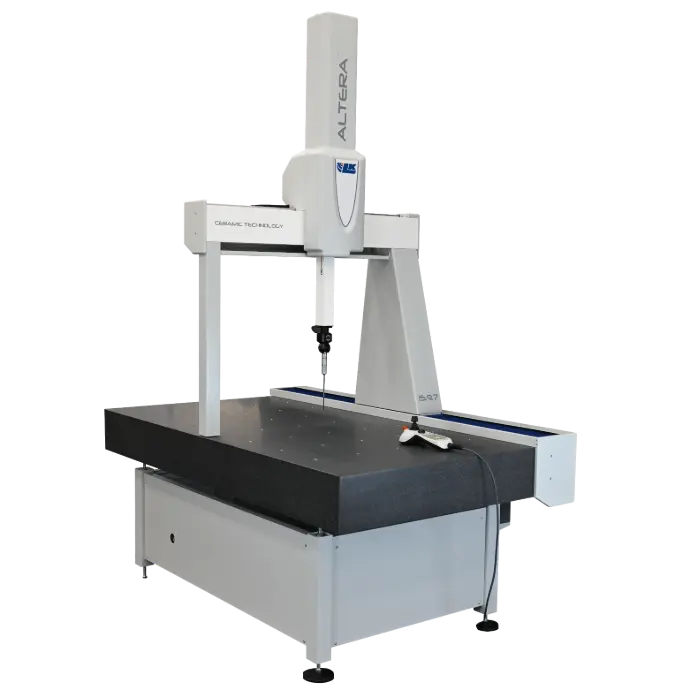

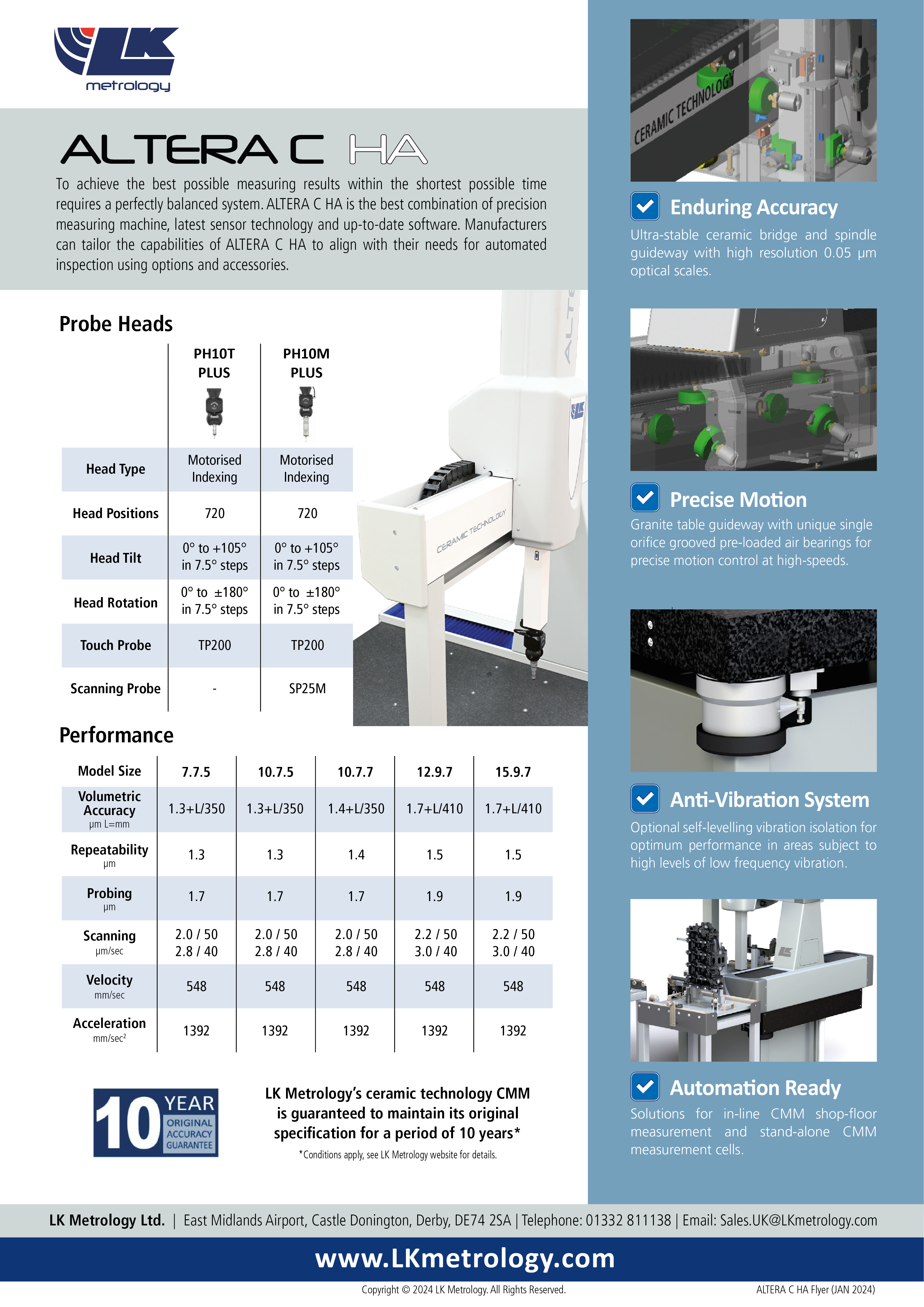

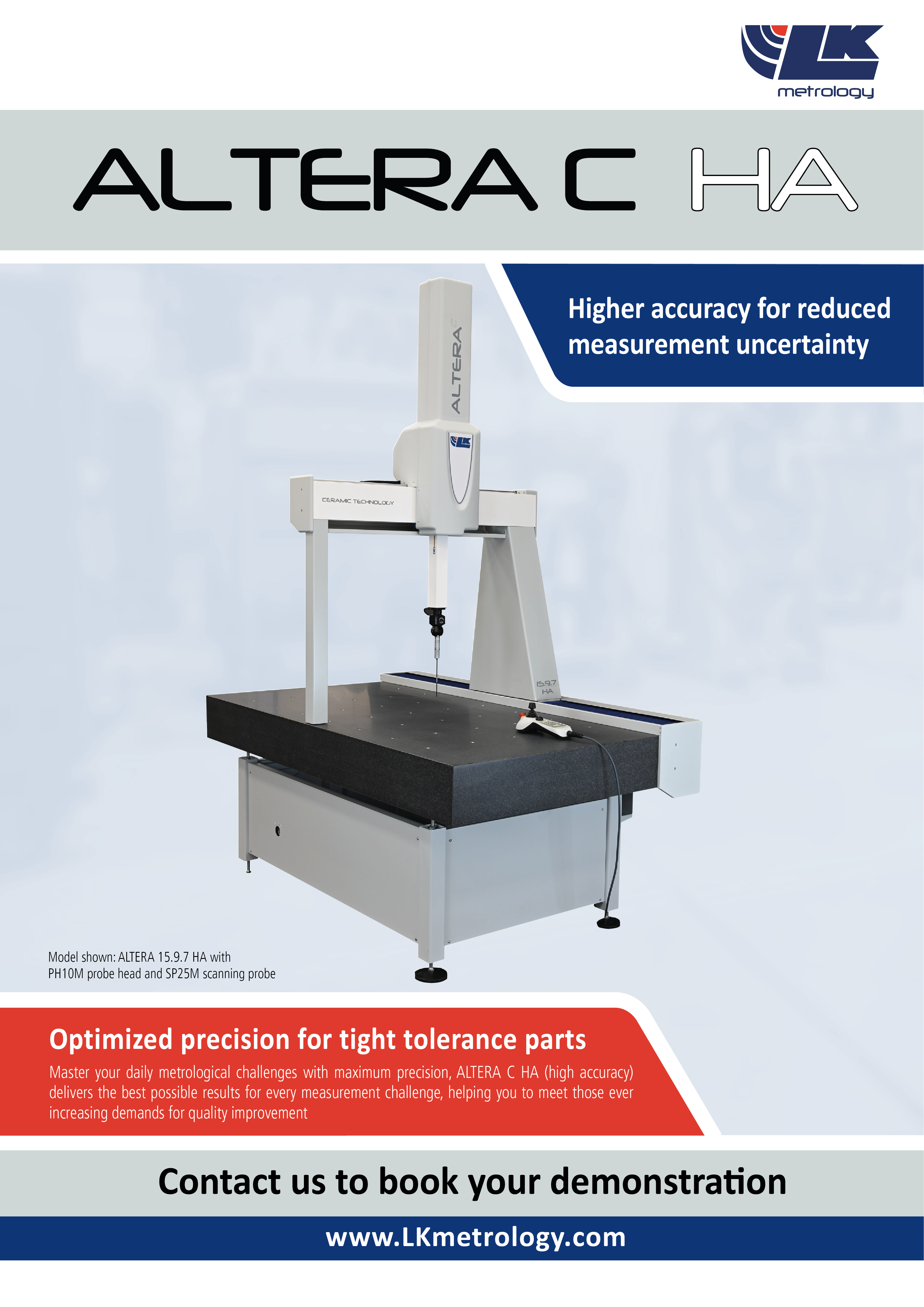

Altera C - HA
A LK ALTERA C HA é uma máquina de medição por coordenadas (CMM) compacta, desenvolvida para aplicações que exigem máxima precisão. Com melhorias significativas na rigidez da ponte e na precisão volumétrica, oferece uma performance 16% superior à versão padrão. A ALTERA C HA suporta tecnologia multi-sensor, incluindo sondas táteis, de varredura e laser, adaptando-se a diferentes necessidades industriais. Ideal para setores como aeroespacial, automotivo e dispositivos médicos, combina engenharia de ponta com versatilidade, garantindo medições fiáveis e de alta qualidade em ambientes de produção e laboratório.
Pedir proposta para Altera C HAEnvie a peça, tolerância e cadência para receber uma configuração recomendada.

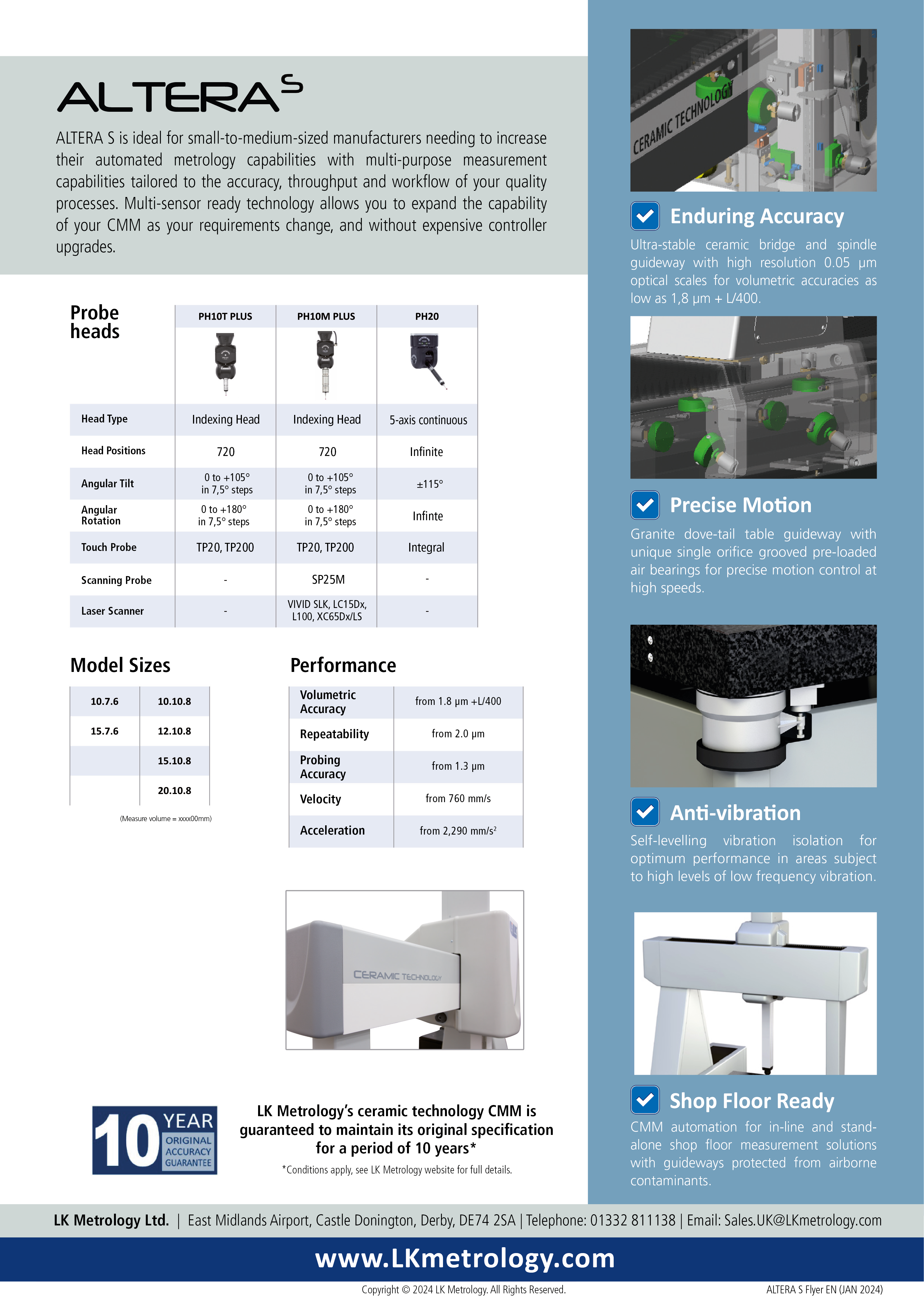

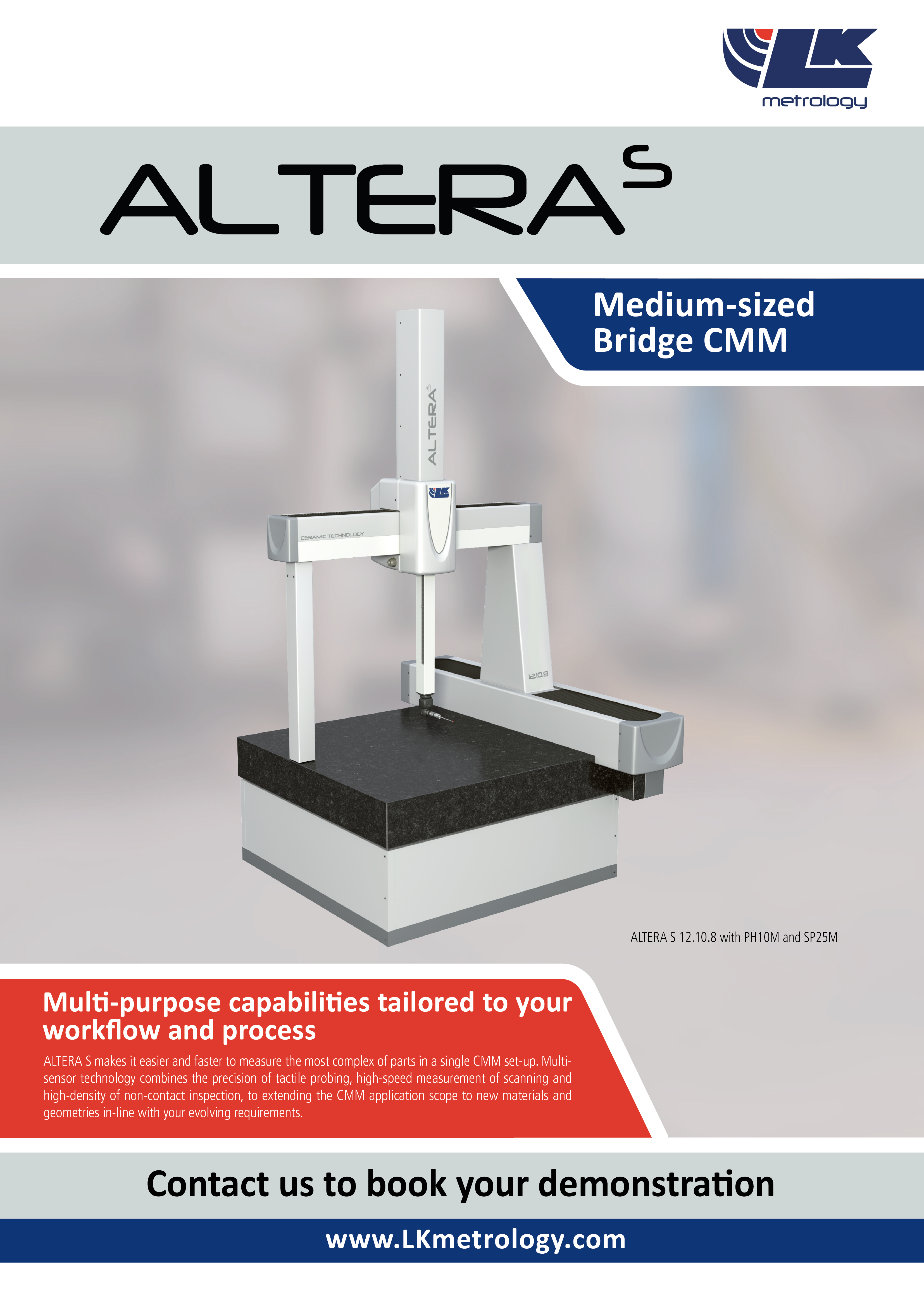

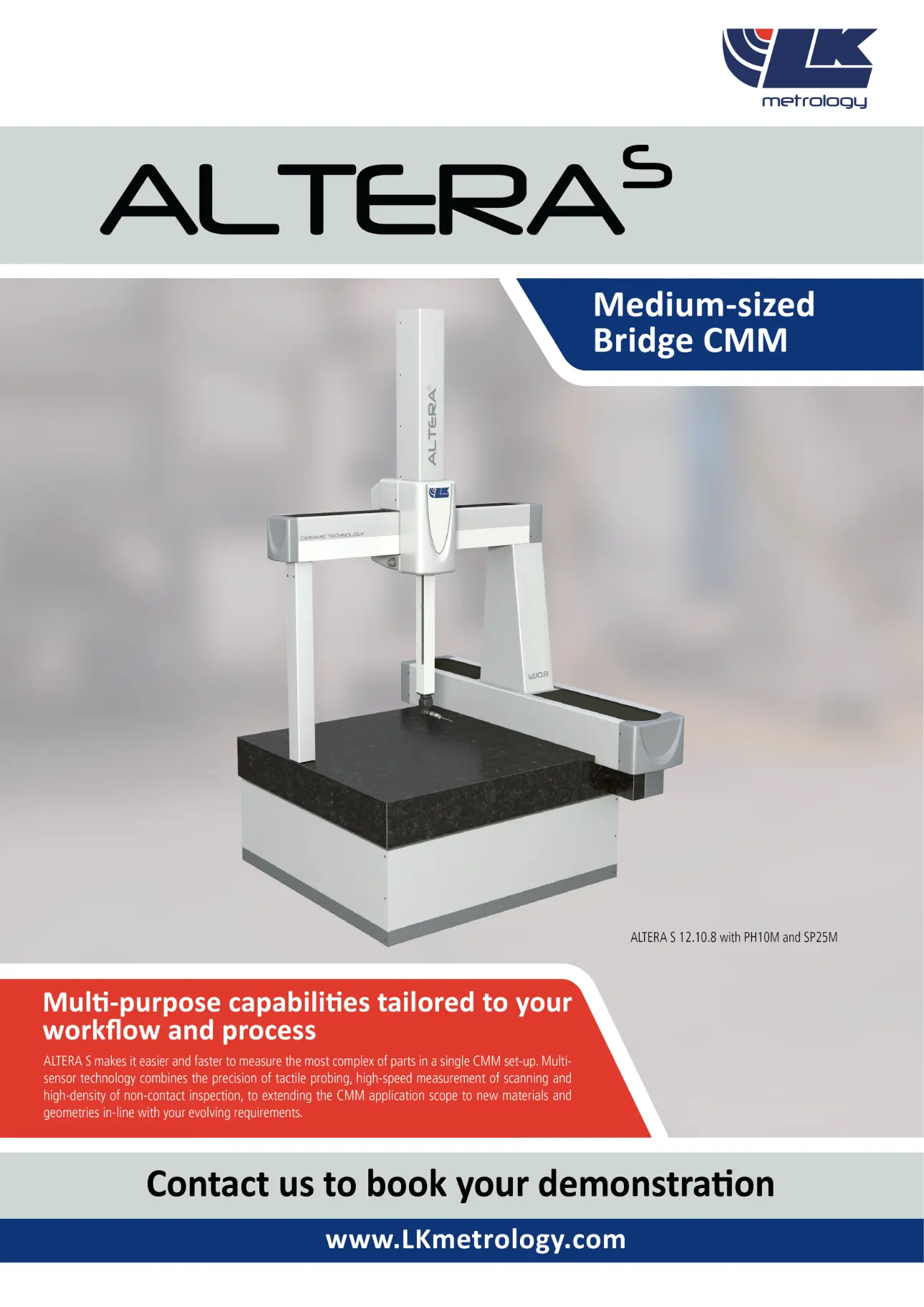

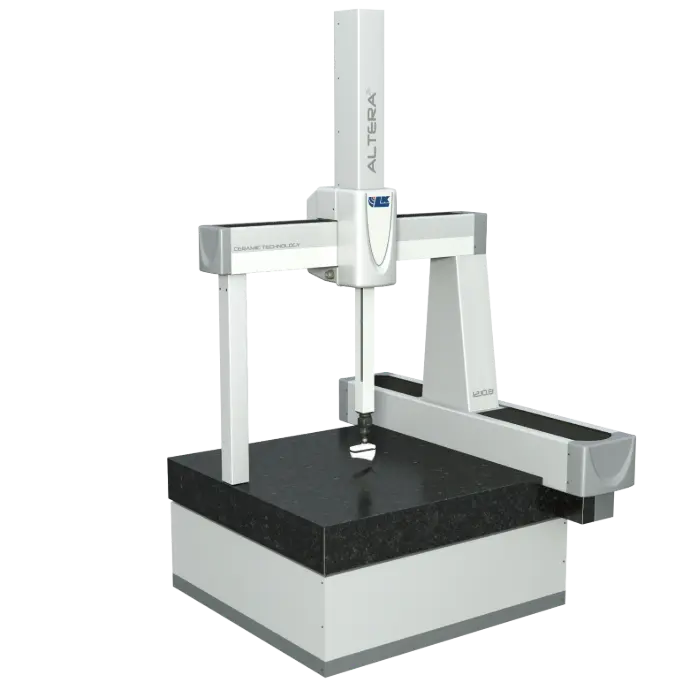

Altera S
A LK Altera S é uma máquina de medição por coordenadas (CMM) de alta precisão, ideal para aplicações em setores exigentes como aeroespacial, automotivo e médico. Com estrutura em cerâmica, oferece resistência térmica e estabilidade, garantindo medições precisas, com precisão de até 1.8µm+L/400. Versátil e compacta, permite integração de múltiplos sensores, adaptando-se a diferentes necessidades industriais. Com velocidades de até 762 mm/s, a Altera S maximiza a produtividade em espaços reduzidos.
Pedir proposta para Altera SEnvie a peça, tolerância e cadência para receber uma configuração recomendada.

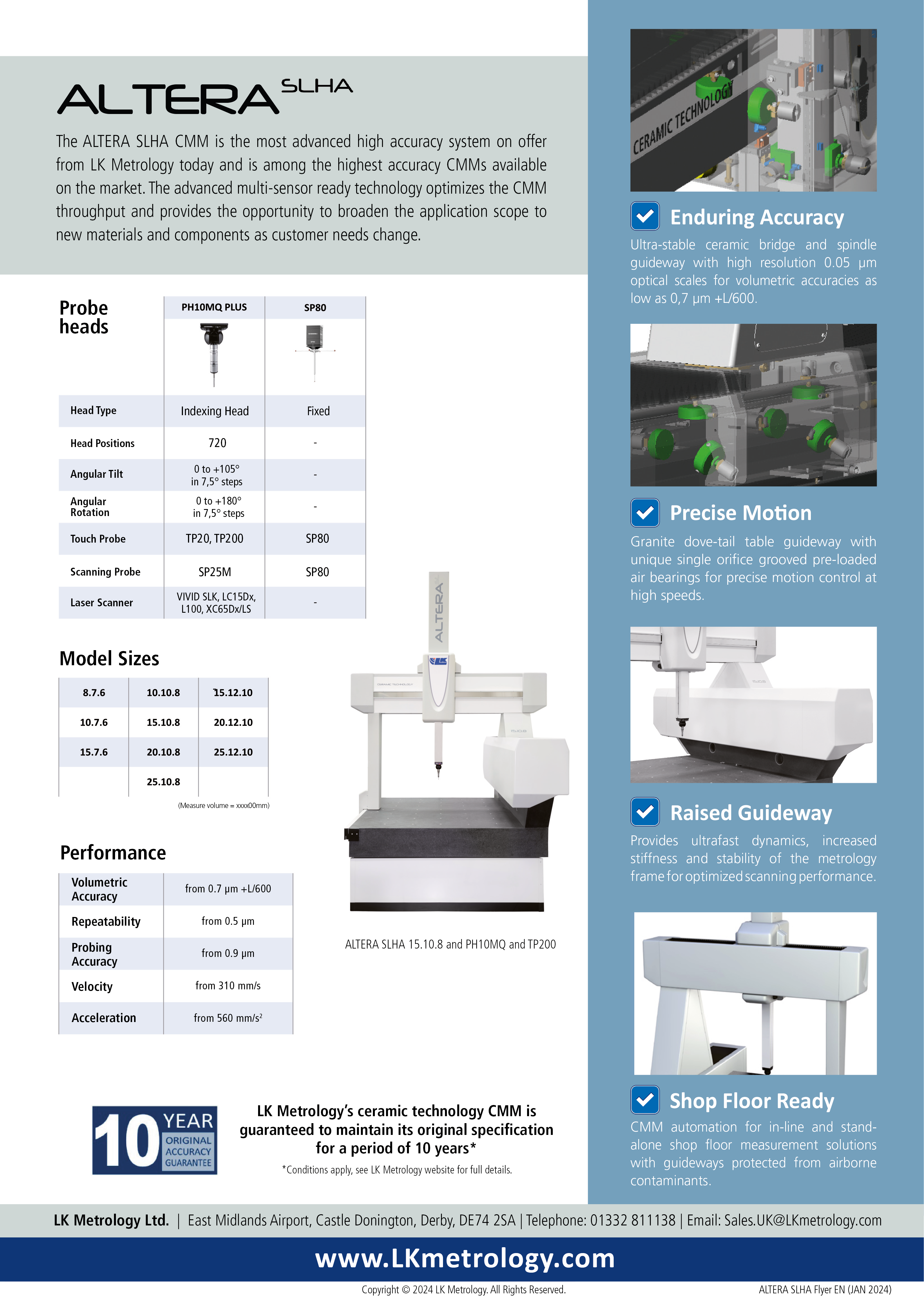

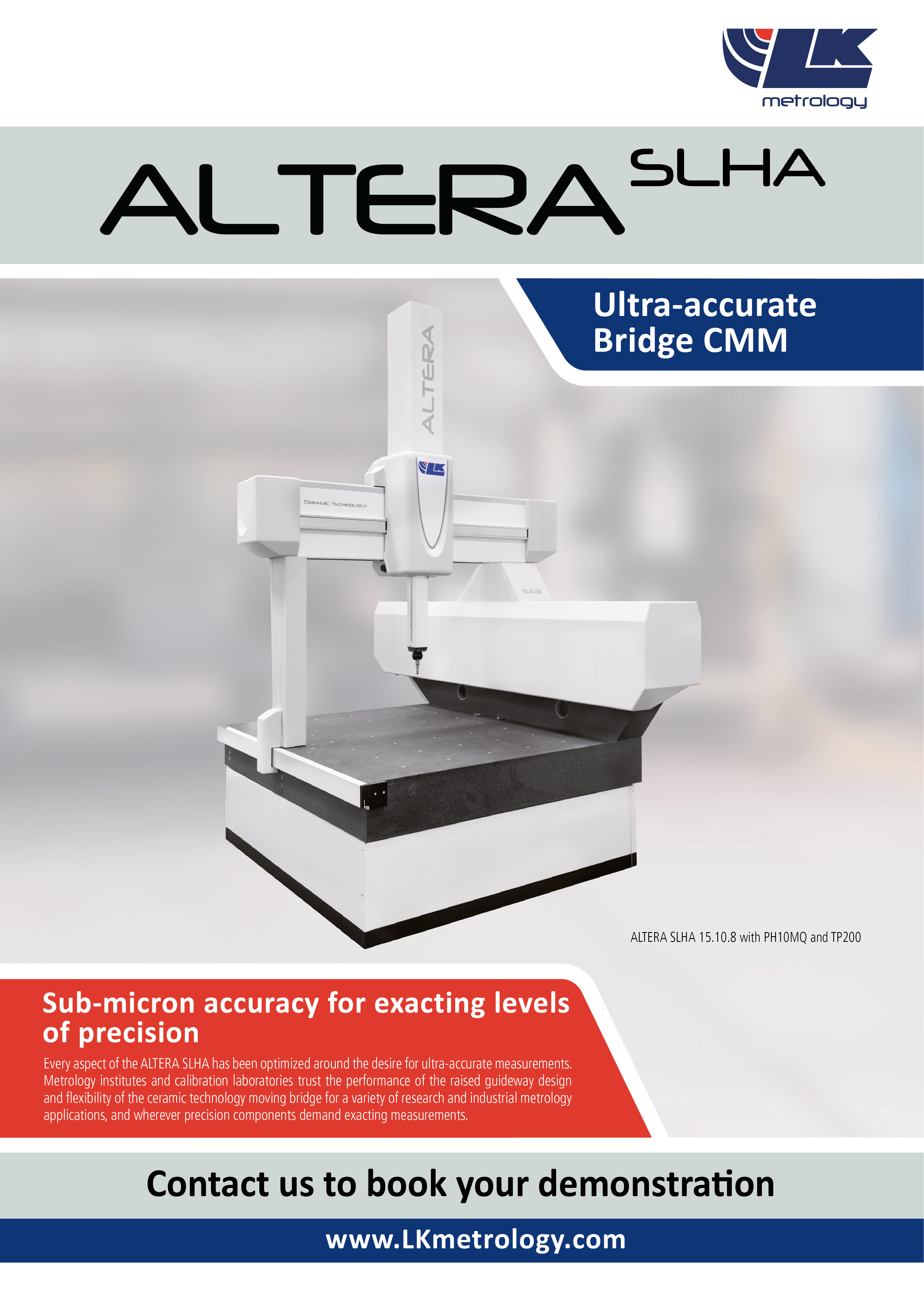

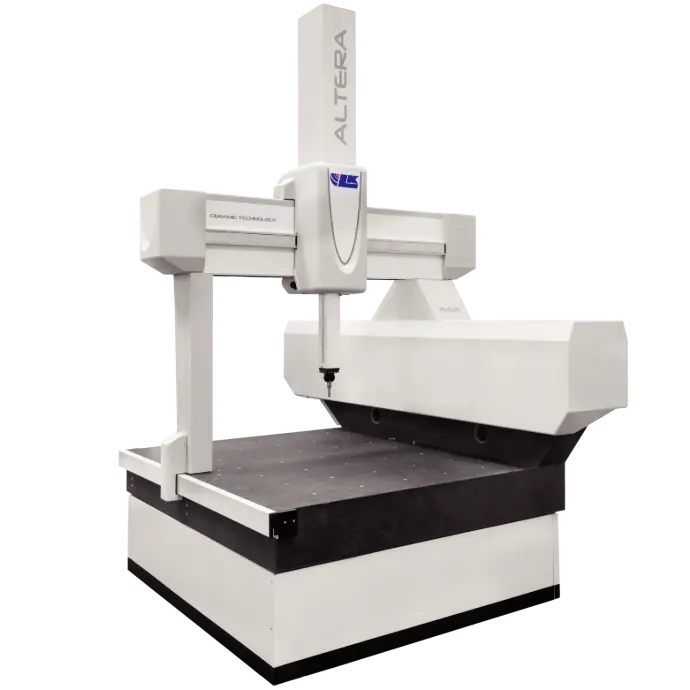

Altera SLHA
A LK Altera SL é uma máquina de medição por coordenadas (CMM) de alta precisão, projetada para oferecer precisão sub-micrón. Ideal para setores como aeroespacial, automóvel e engenharia médica, a série SL está disponível em tamanhos de 8.7.6 a 25.20.15, permitindo flexibilidade para diversas aplicações. Com precisão de 0,7 µm + L/600, a Altera SL destaca-se pela sua estabilidade e capacidade de adaptação a componentes complexos, garantindo medições rápidas e exatas em ambientes industriais exigentes.
Pedir proposta para Altera SLHAEnvie a peça, tolerância e cadência para receber uma configuração recomendada.

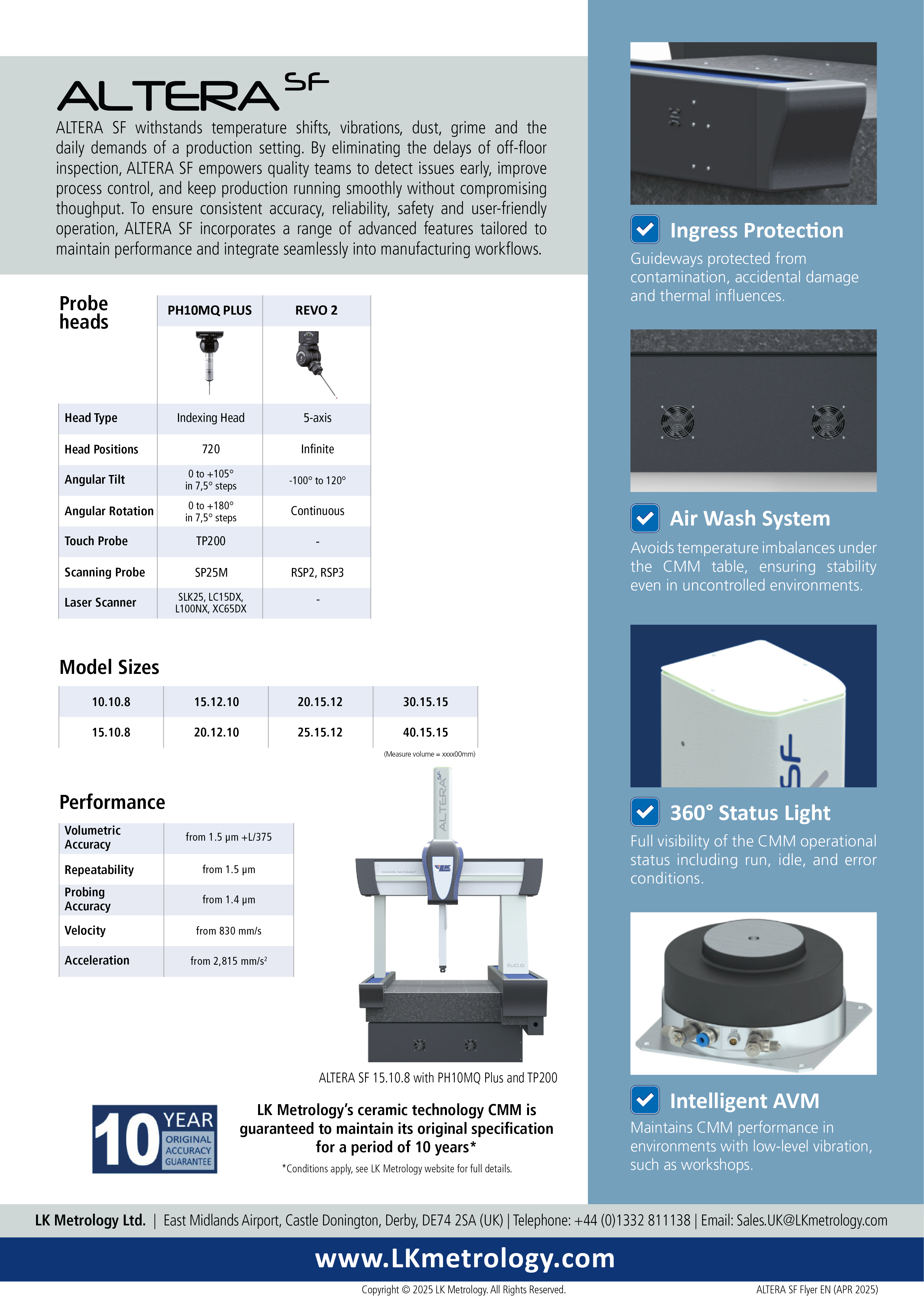

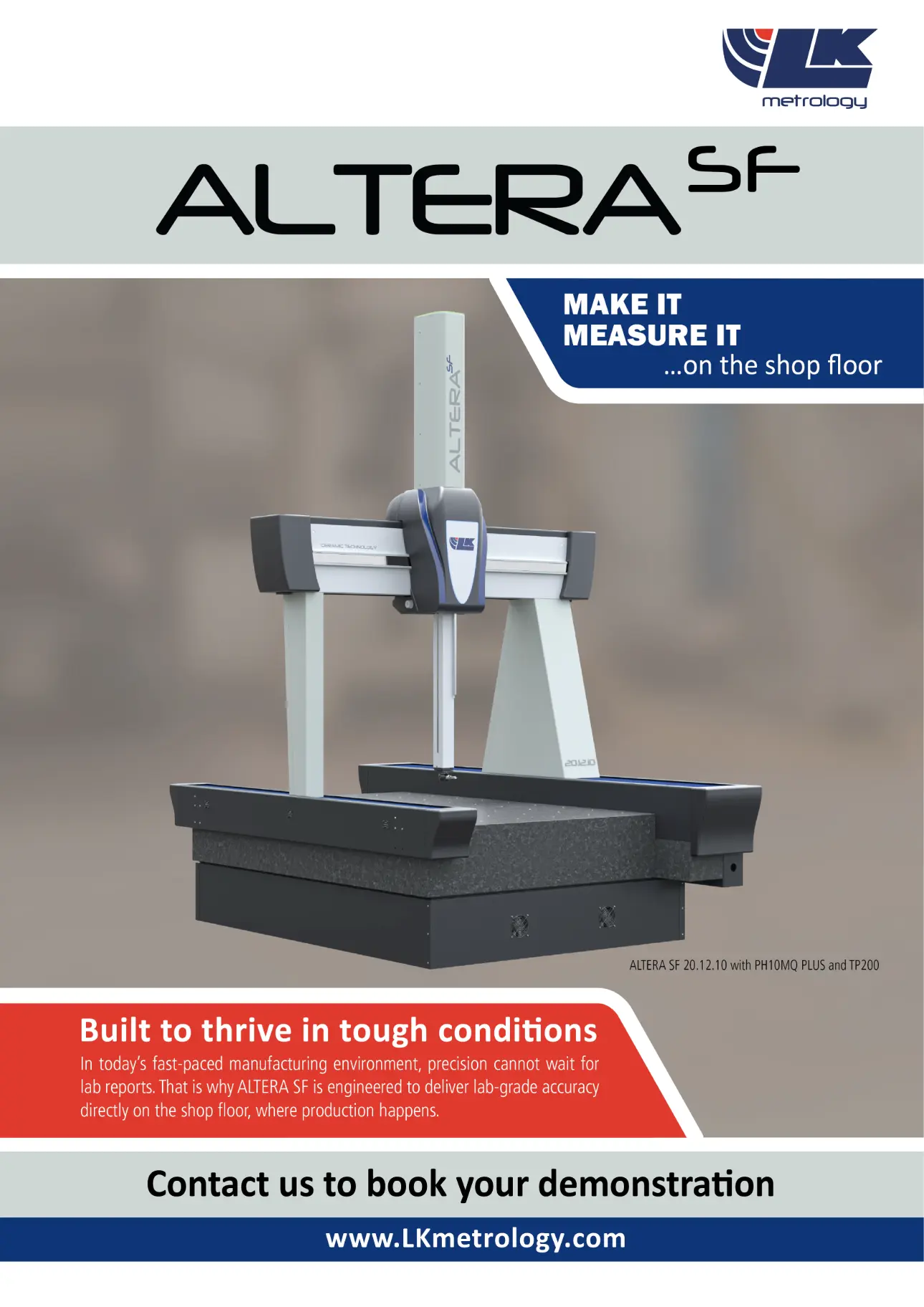

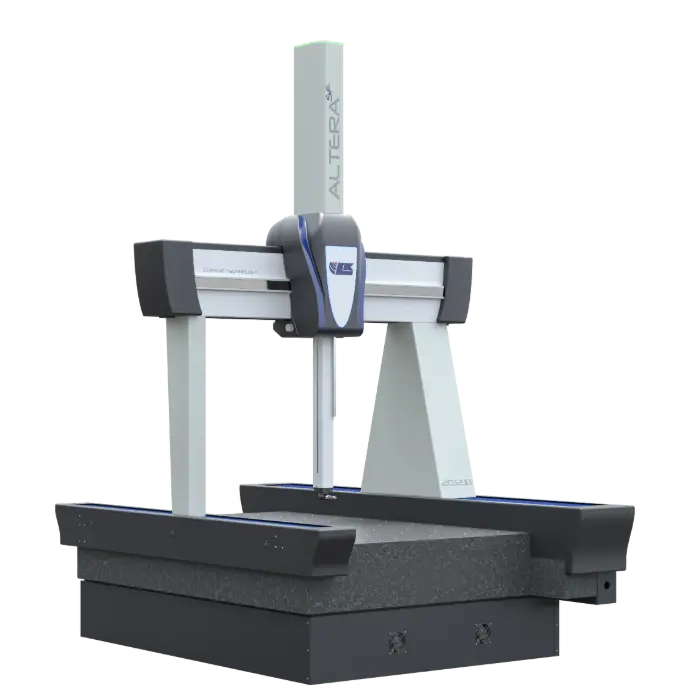

Altera SF
A ALTERA SF foi concebida para operar num ambiente de fabrico, onde as condições são frequentemente mais variáveis e desafiadoras do que as de um laboratório de metrologia controlado. Para garantir uma precisão, fiabilidade, segurança e operação intuitiva consistentes, a ALTERA SF incorpora uma gama de funcionalidades avançadas, adaptadas para manter o desempenho e integrar-se de forma fluida nos fluxos de trabalho de produção.
Pedir proposta para Altera SFEnvie a peça, tolerância e cadência para receber uma configuração recomendada.

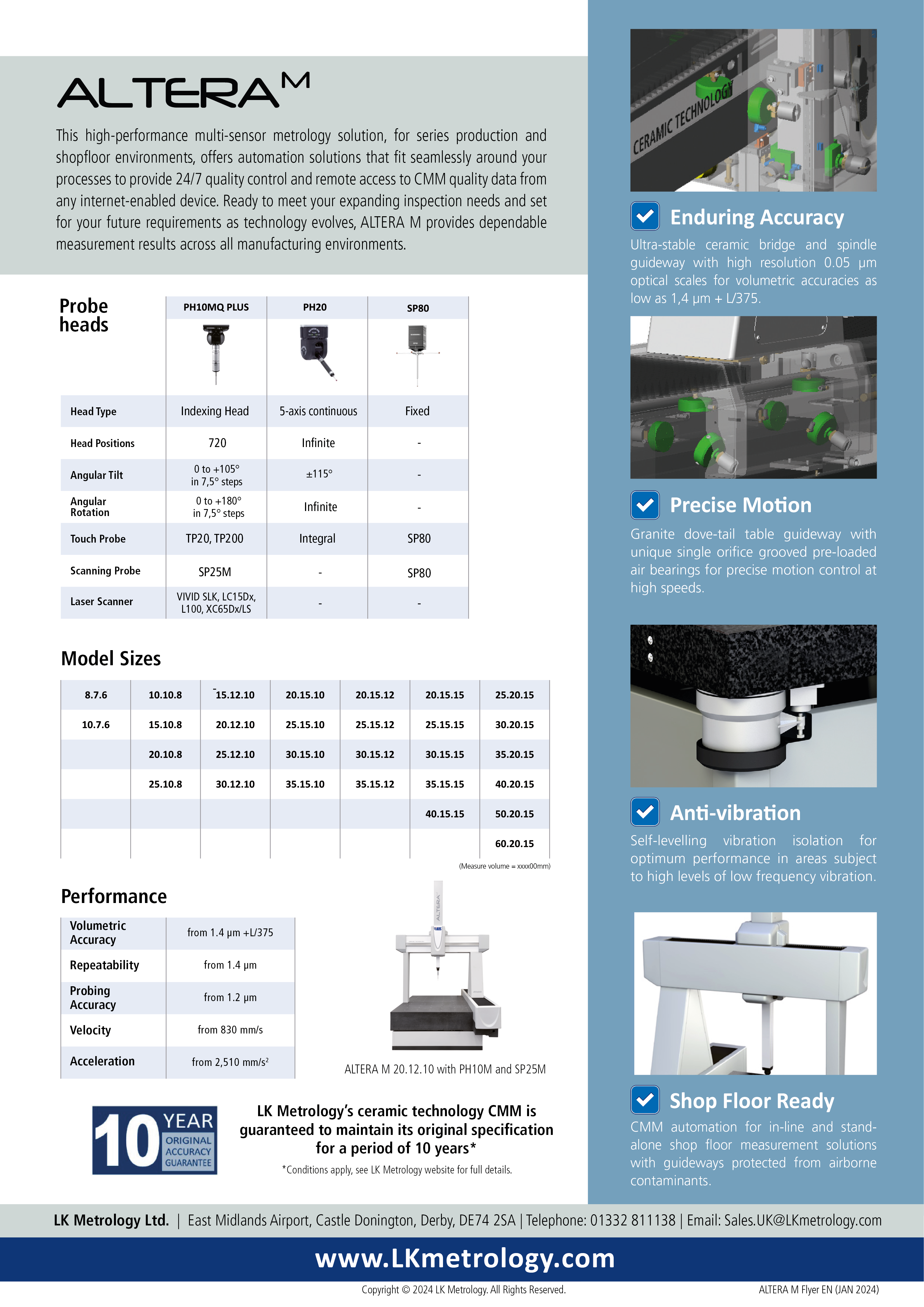

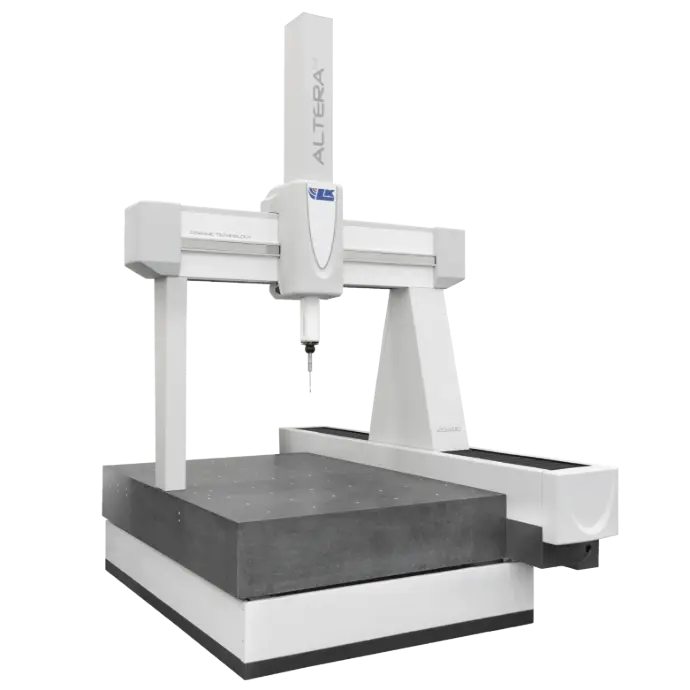

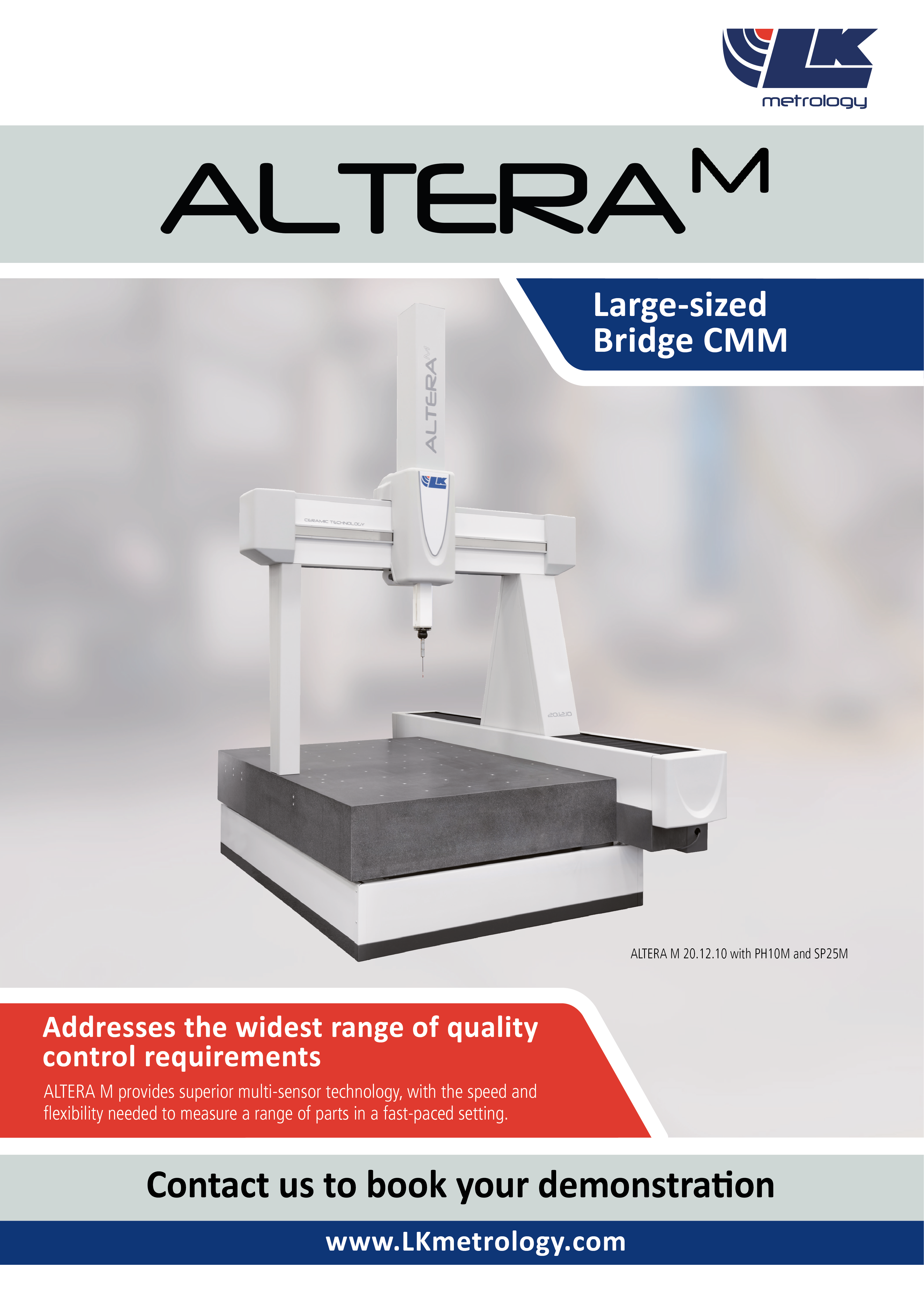

Altera M
A LK Altera M é uma máquina de medição por coordenadas (CMM) de alta precisão, concebida para aplicações exigentes em indústrias como a aeroespacial, automóvel e médica. Com a sua estrutura cerâmica e excecional resistência às variações de temperatura, garante medições fiáveis e precisas. Oferece velocidades de até 833 mm/s e aceleração de 2514 mm/s², tornando-a ideal para tarefas de alta produção. Preparado para a tecnologia multi-sensor, o Altera M adapta-se às necessidades metrológicas futuras sem necessidade de modificações.
Pedir proposta para Altera MEnvie a peça, tolerância e cadência para receber uma configuração recomendada.

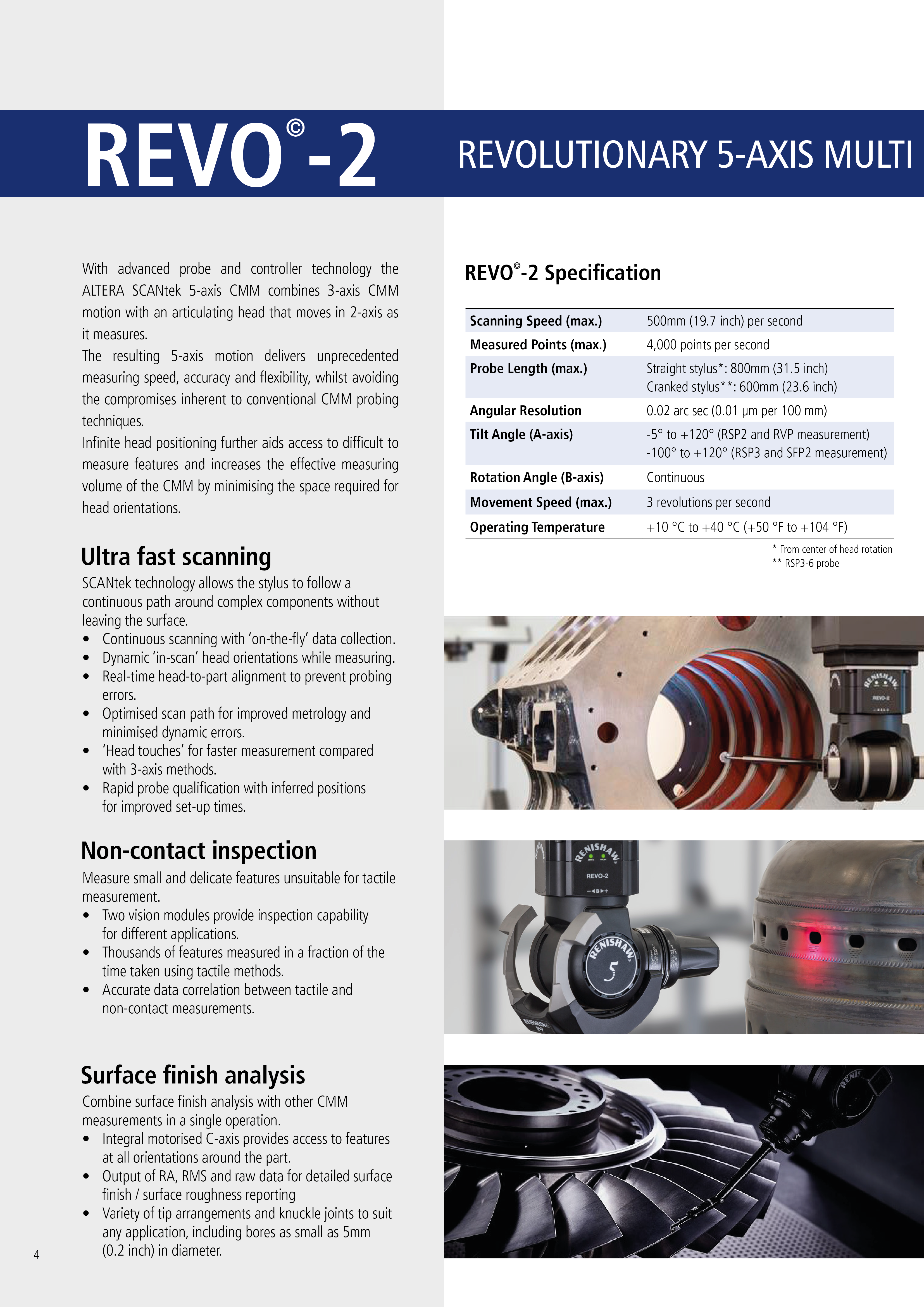

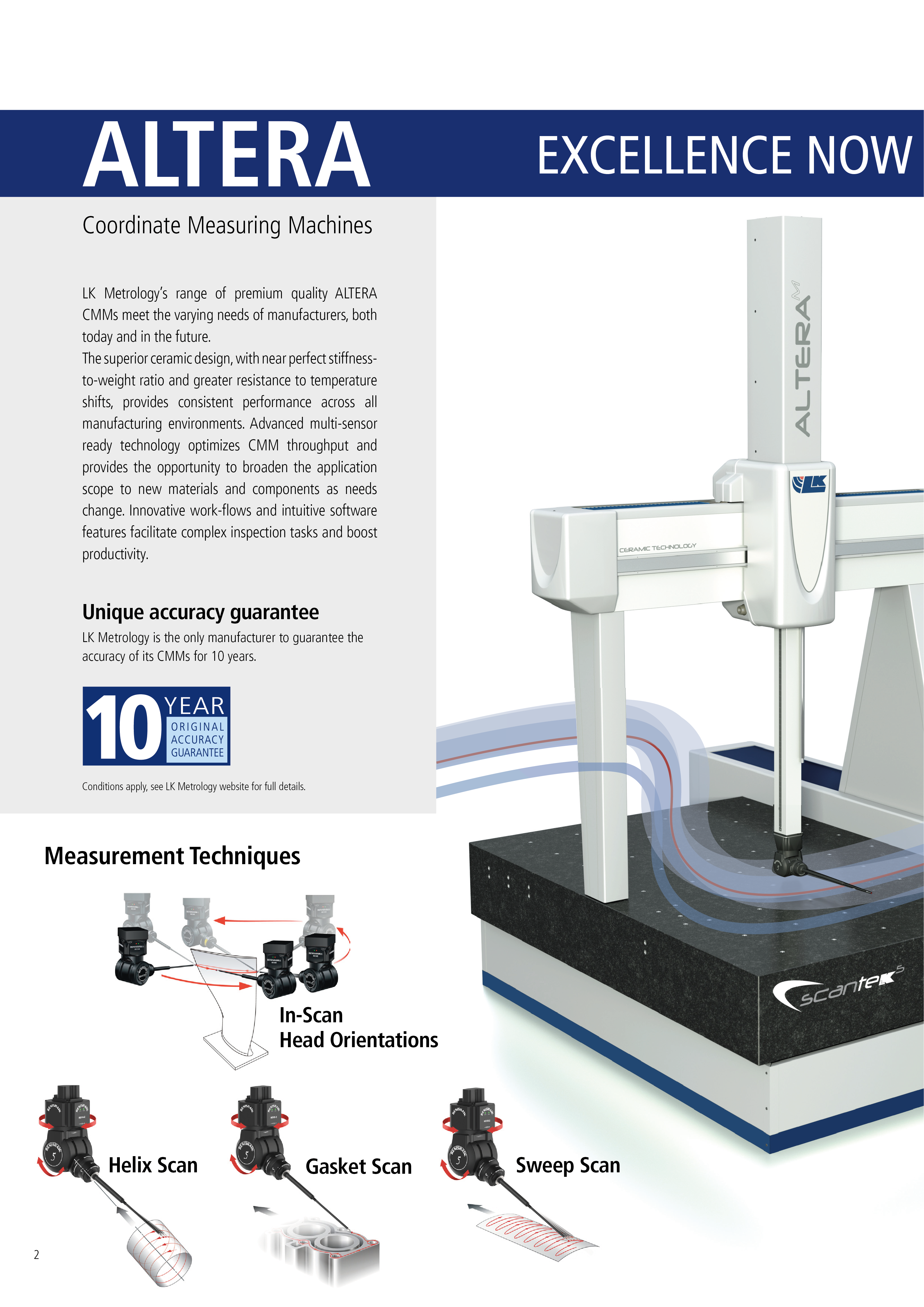

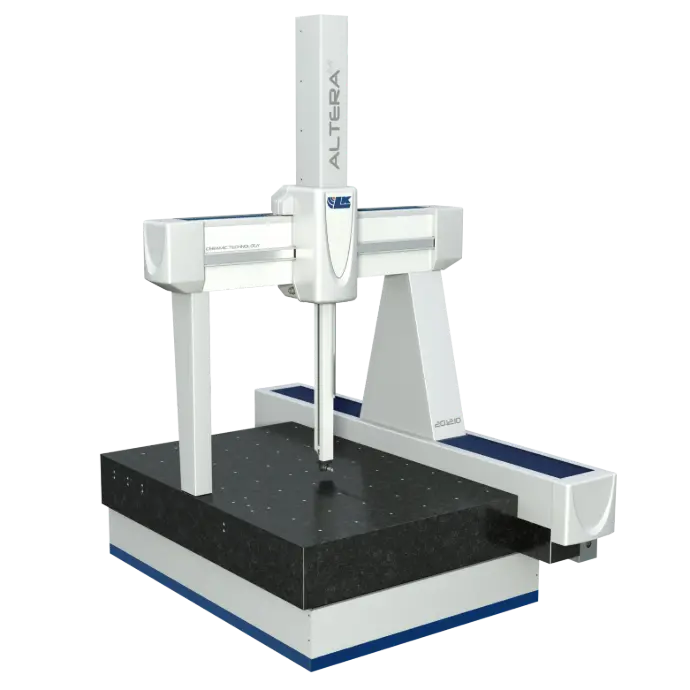

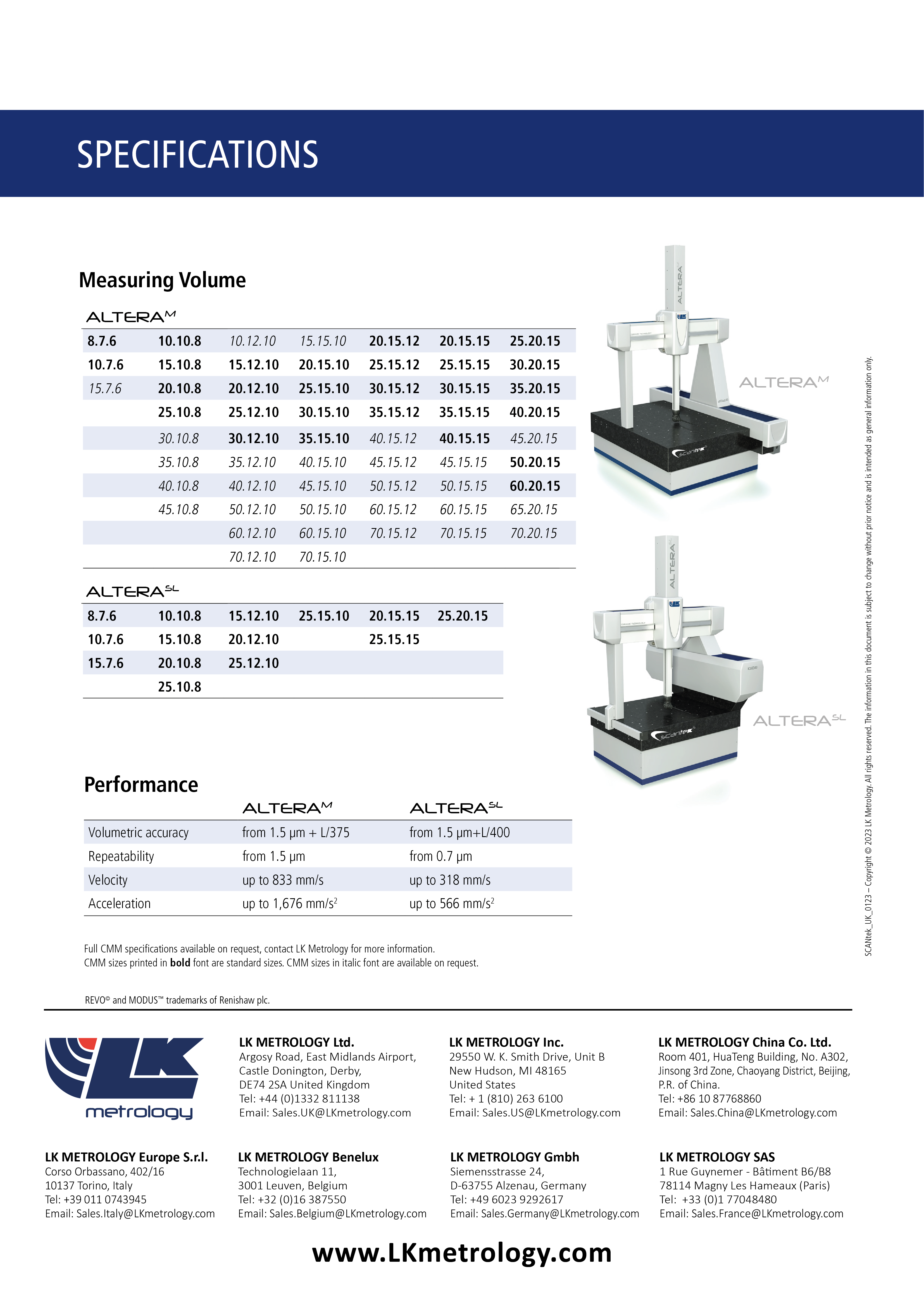

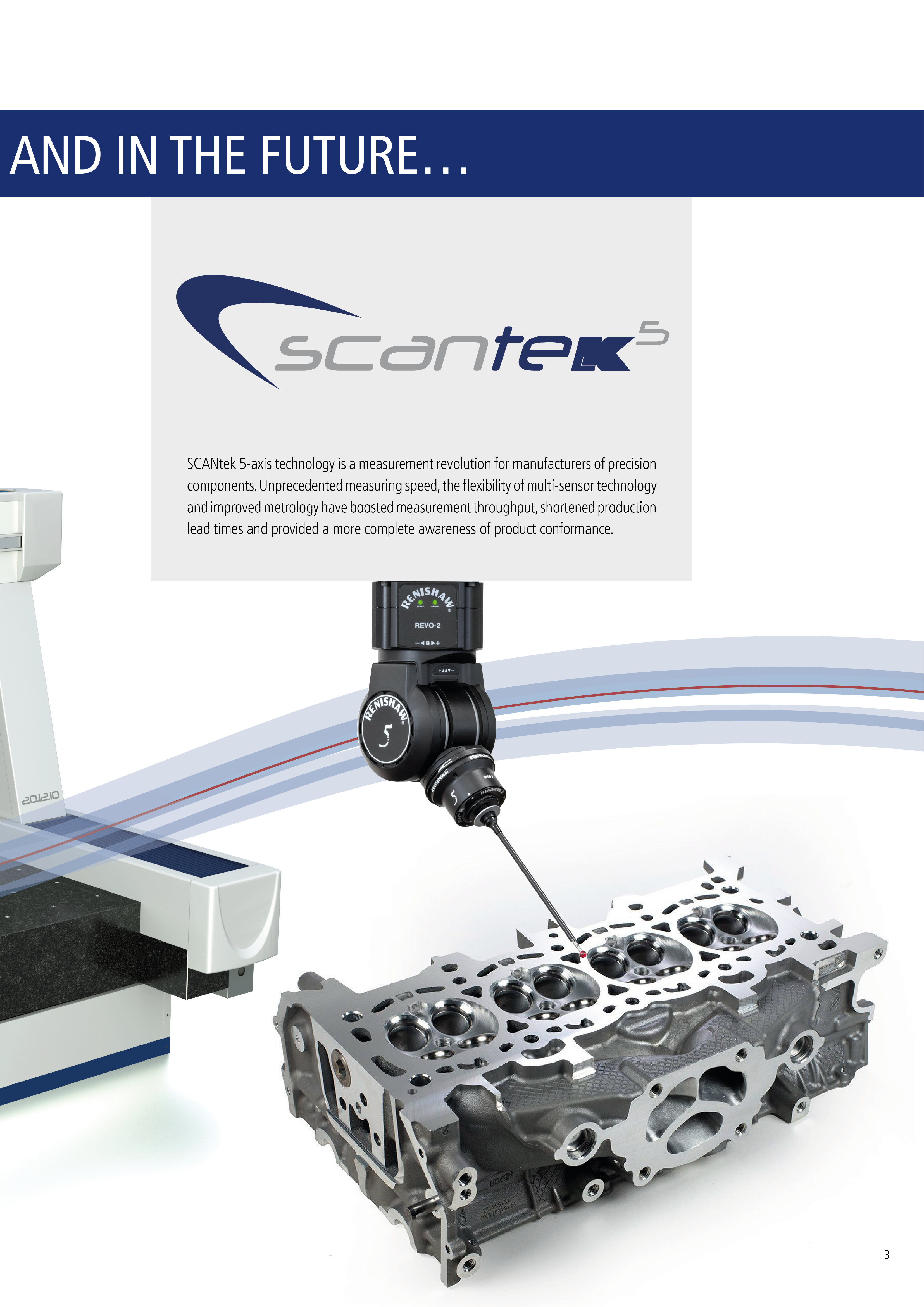

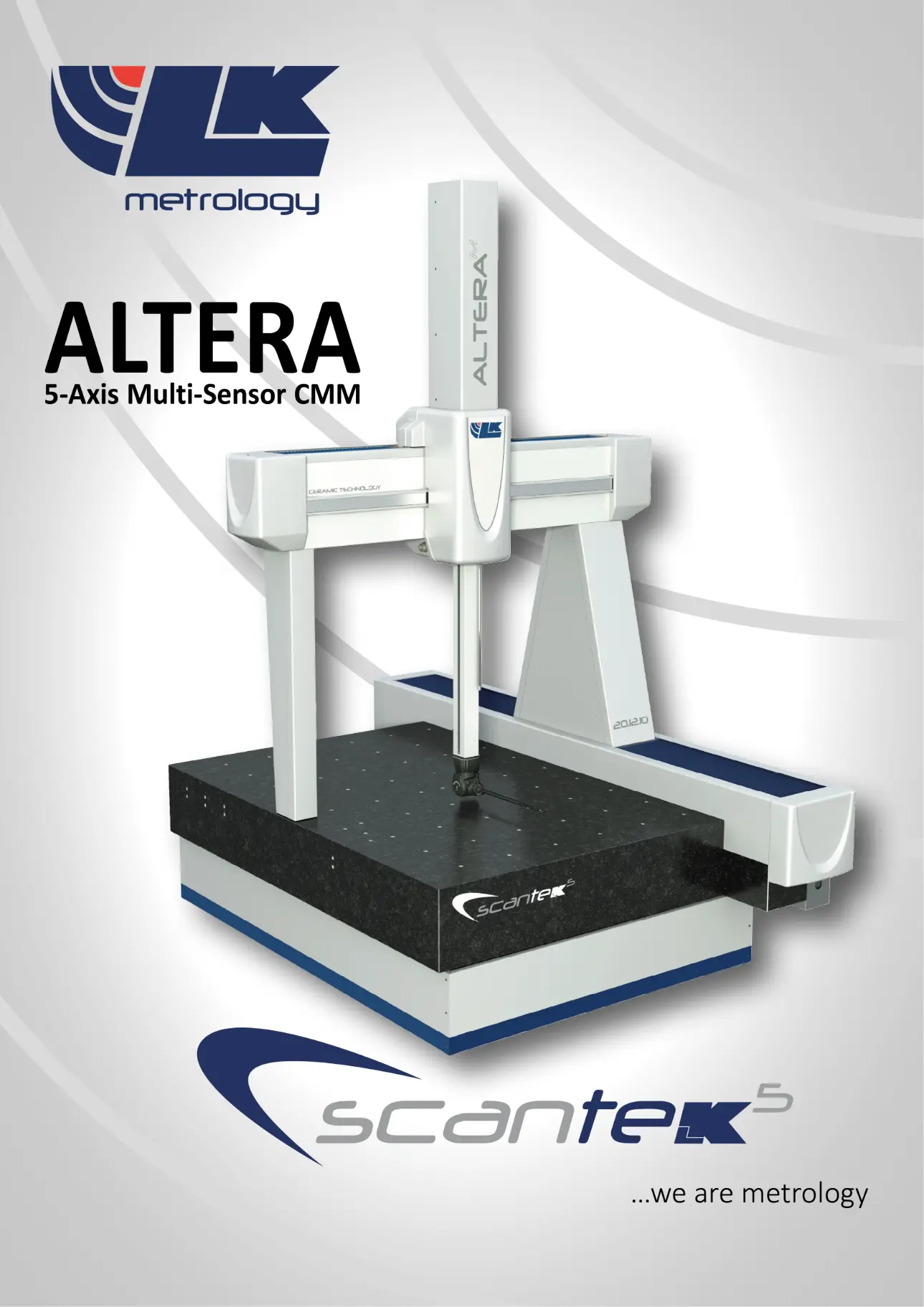

Altera SCANTEK5

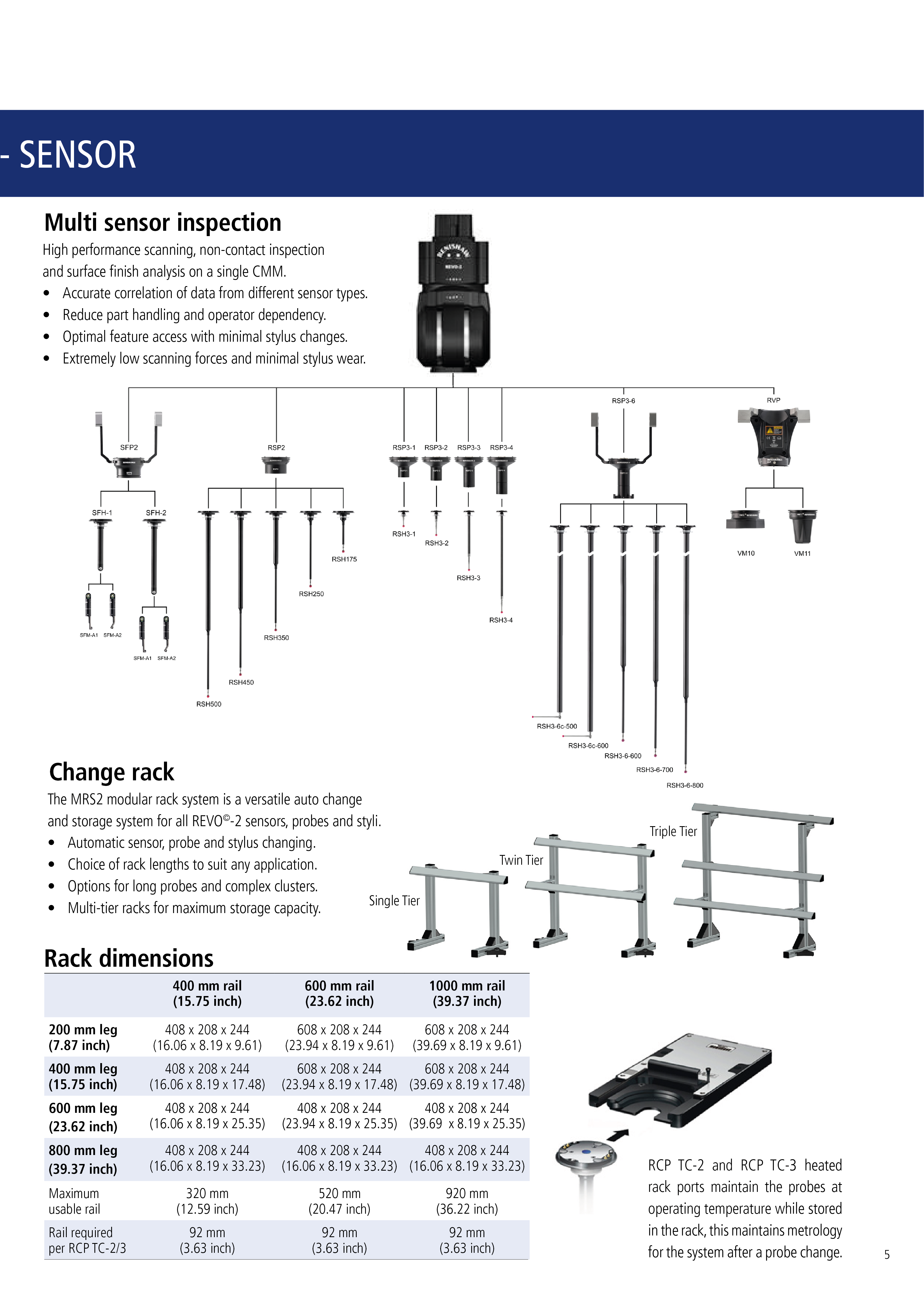

CMM multisensor de 5 eixos para rapidez e flexibilidade. A série ALTERA SCANTEK5 apresenta a mais ampla gama disponível de CMM’s com multissensores de 5 eixos de altíssima precisão. Montado com REVO e sensores de contato, laser e visão, o sistema oferece um rendimento elevado, especialmente para componentes da indústria automóvel e aeroespacial. Disponível em todos os modelos ALTERA M, MAXIMA e ULTRA com precisões a partir de 1.6μm+L/375 e repetibilidade de 1.6μm.
Pedir proposta para Altera SCANTEK5Envie a peça, tolerância e cadência para receber uma configuração recomendada.
ONDE UMA CMM DE PONTE CRIA VALOR
Da primeira peça à inspeção em série
Medição rastreável para reduzir dúvidas, retrabalho e tempos de validação.
Moldes e ferramentas
Geometria, alinhamentos, perfis e validação após maquinação.
Automóvel e mobilidade
Componentes maquinados, estampados e inspeção dimensional repetível.
Aeroespacial
Características críticas, GD&T e documentação para qualidade.
Médico e precisão
Peças pequenas, tolerâncias apertadas e rastreabilidade.
UM PROJETO, NÃO APENAS UMA MÁQUINA
Acompanhamos todo o ciclo da solução
A precisão final depende da máquina, sensores, software, ambiente, programa e operador.
01 · AnalisarPeça, tolerância, volume e cadência.
02 · DemonstrarTeste prático com as suas peças.
03 · ImplementarInstalação, calibração e programação.
04 · AcompanharFormação e assistência pós-venda.
EXPERIÊNCIA OFICIAL LK METROLOGY
Entre no showroom virtual e explore as CMM em 360°
Conheça as soluções de metrologia dimensional num ambiente interativo, observe diferentes configurações e descubra qual tecnologia se aproxima mais da sua aplicação.
✓ Visita interativa 360°✓ Gama LK Metrology✓ Disponível a qualquer hora
PERGUNTAS FREQUENTES
Antes de escolher uma CMM
Se ainda não tem todos os dados, envie a peça ou desenho. A equipa NM3D ajuda a transformar a necessidade numa especificação.
Quando devo escolher uma CMM de ponte?
Quando precisa de elevada precisão, repetibilidade e rastreabilidade em peças pequenas ou médias, com medição tátil, scanning ou sensores óticos num referencial estável.
Laboratório ou chão de fábrica?
Tolerâncias muito apertadas beneficiam de ambiente climatizado. Para inspeção próxima da produção, existem configurações concebidas para maior variação ambiental, como a Altera SF.
Posso combinar apalpação, laser e visão?
Sim. A escolha multissensor depende da geometria, acabamento, quantidade de pontos e características que pretende controlar.
Como recebo uma recomendação e proposta?
Indique dimensões e peso da peça, tolerâncias críticas, ambiente e cadência. Sempre que possível, agendamos uma demonstração com a sua própria peça.
