Medição com CMM
As CMM LK dos laboratórios NM3D Ibérica são plataformas multi-sensor de alta precisão, concebidas para exigências da indústria automóvel, aeroespacial e mecânica. A estrutura cerâmica assegura estabilidade térmica e geométrica, garantindo resultados repetíveis em produção e em laboratório. Integramos todas as tecnologias de medição: apalpação ponto-a-ponto (TP20/TP200), varrimento contínuo (SP25), cabeça REVO 5 eixos, scanners laser (Nikon LC15Dx, L100, XC65Dx/XC65Dx-LS, SK-series/LK) e câmara de visão DEVA — tudo na mesma configuração, numa única fixação.
Com este ecossistema cobrimos GD&T completa, CAD-to-part com mapas de desvio, FAI/PPAP, gap & flush, superfícies Classe A, SPC/Capabilidade, certificação de gabaritos, engenharia inversa e inspeção de peças pequenas a grandes. Entregamos relatórios auditáveis e rastreáveis (peça, programa, operador, incerteza) e ficheiros prontos a partilhar, acelerando decisões e reduzindo retrabalho — do protótipo à série.

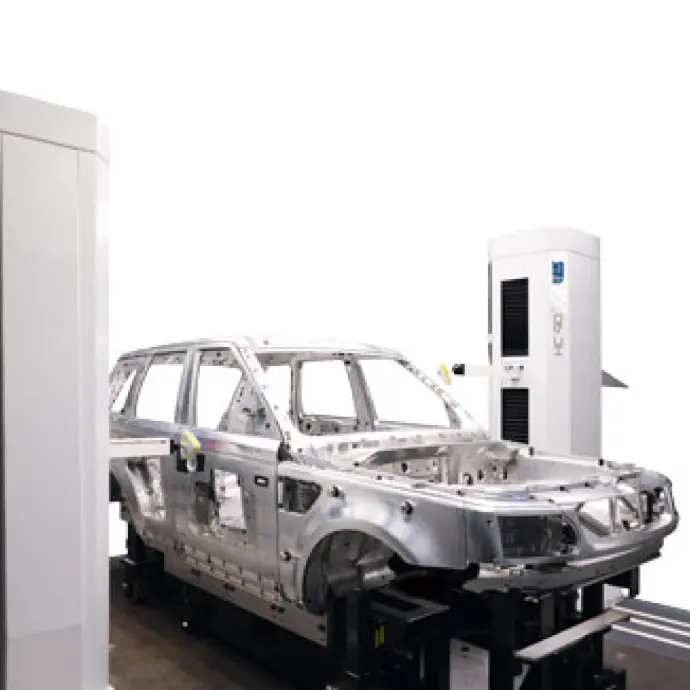

Indústria Automóvel
Metrologia rápida para BIW, painéis, fundidos e interiores. Programação por CAD e medição em CMM multi-sensor (apalpação ponto-a-ponto, varrimento contínuo e laser), obtendo GD&T completa, gap & flush e mapas de desvio. Suportamos FAI/PPAP, validação de fornecedores e compensações de ferramenta (scan-to-CNC). Relatórios claros e rastreáveis reduzem retrabalho, encurtam try-outs e elevam o fit-and-finish, do protótipo à série.

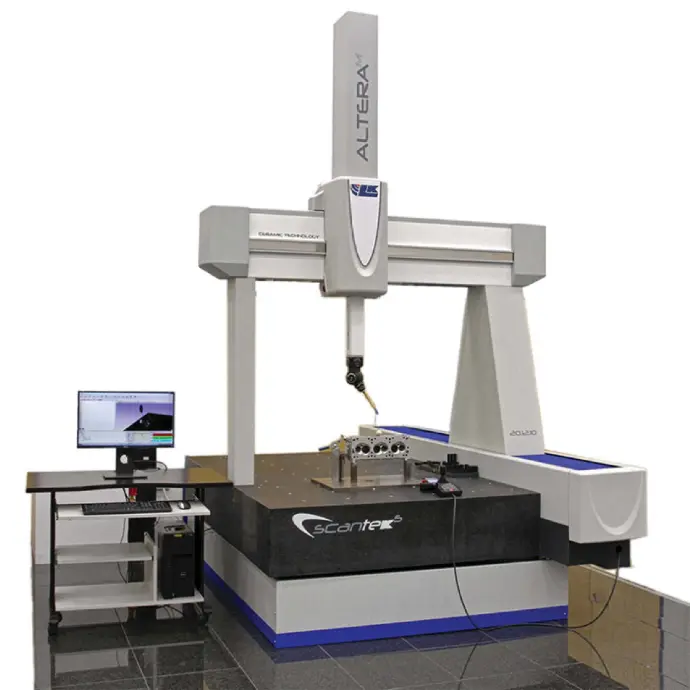

Aeronáutica e Aeroespacial
Controlo dimensional de pás, aeroestruturas e peças usinadas de alta precisão. A REVO 5 eixos e os scanners laser captam milhões de pontos em bordos, raios e superfícies críticas, permitindo CAD-to-part, avaliação de perfis, coaxialidades e deformações subtis. Entregamos relatórios auditáveis (AS/EN), estudos de capabilidade e ações corretivas. Resultado: ciclos mais curtos, conformidade robusta e maior confiança em componentes de segurança.

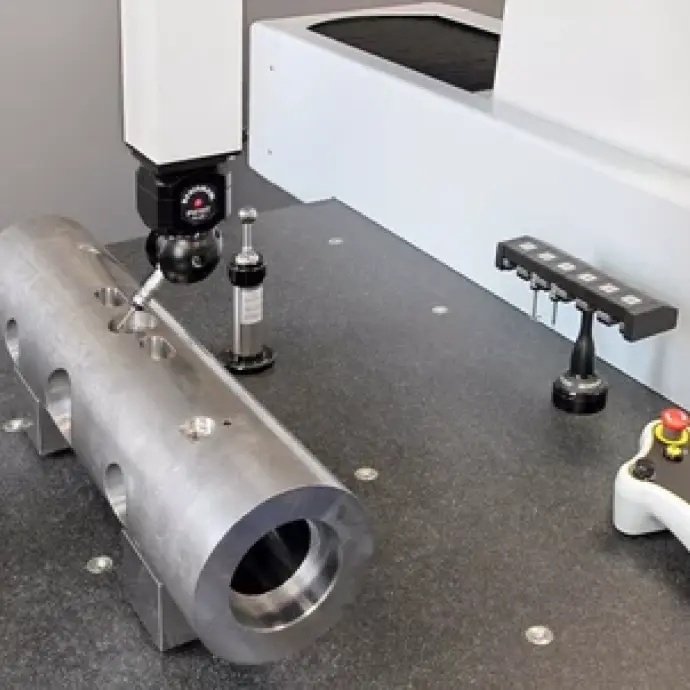

Energia e Grandes Infraestruturas
Medição de turbomáquinas, bombas, válvulas e corpos soldados: flanges, sedes, cones e coaxialidades. As faixas largas do laser aceleram inspeções de peças volumosas; a apalpação garante datums e funcionalidades. Extraímos secções e mapas por região, identificando ovalizações, empenos e desgaste. A documentação técnica apoia manutenção, planeamento de paragens e redução de custos de operação.

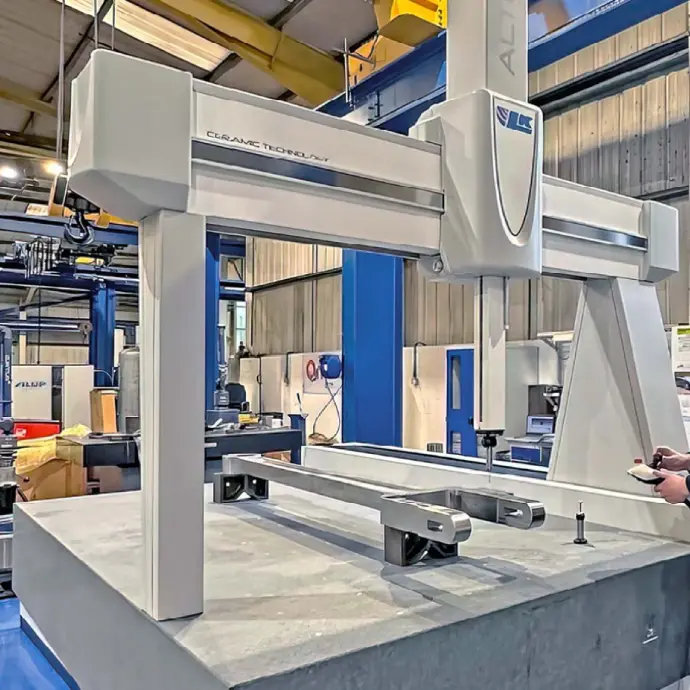

Ferroviária e Naval
Controlo dimensional de bogies, caixas, travessas e flanges de grande diâmetro. O varrimento ótico em CMM reduz tempos de ciclo e aumenta cobertura, revelando distorções pós-soldadura, desalinhamentos e variações de furação. Com CAD-to-part e GD&T asseguramos intercambiabilidade e montagem sem esforço. Relatórios metrológicos facilitam auditorias, receção de material e retrofits ao longo do ciclo de vida.

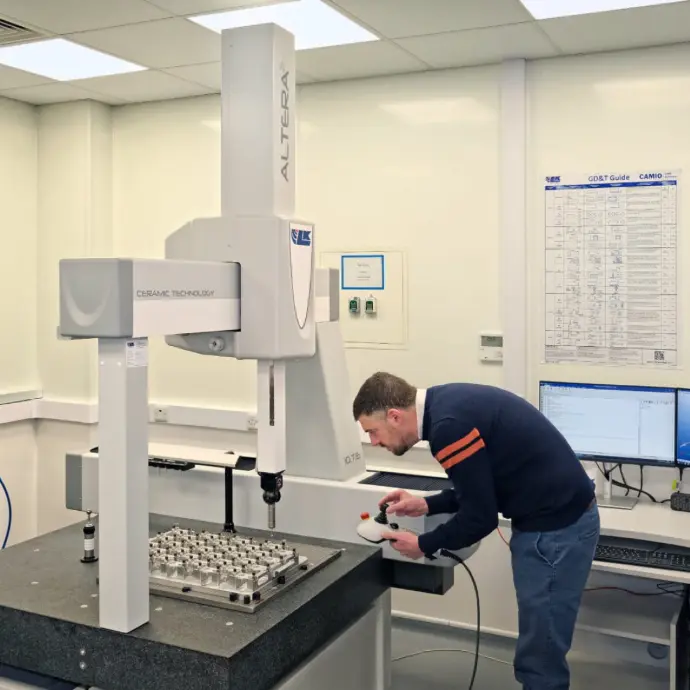

Moldes e Ferramentaria
Inspeção de cavidades, planos de partição, ângulos de extração, raios e superfícies livres. Combinamos ponto a ponto para referências e laser para geometrias complexas, produzindo mapas de desvio e recomendações de compensação. Medimos desgaste e refrigeração acessível, reduzimos iterações de try-out e estabilizamos a qualidade dimensional da peça moldada/estampada. Entrega com fotos, tabelas e incerteza calibrada.

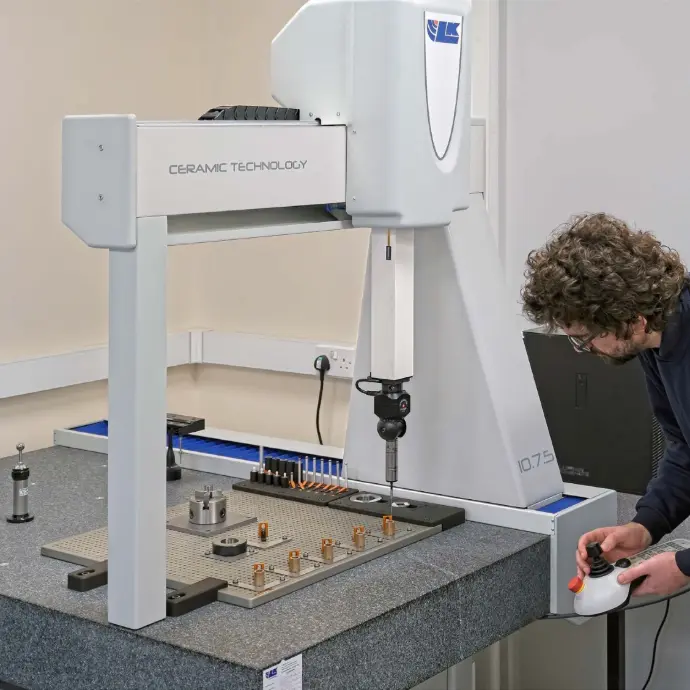

Eletrónica de Precisão
Para alojamentos, dissipadores e micro-mecânica, usamos laser de alta resolução e mediçao ponto a ponto em datums, garantindo planicidade, paralelismo, perfis e localização de furos finos sem marcar a superfície. Extraímos secções críticas e relatórios claros para amostras e série. A abordagem multi-sensor melhora repetibilidade, reduz rejeições e encurta a validação com fornecedores.

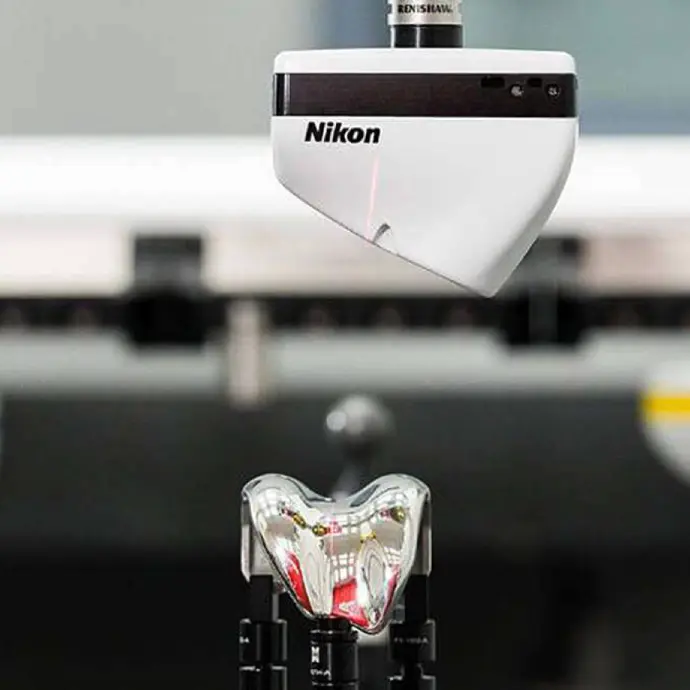

Dispositivos Médicos
Medição de implantes e instrumentais com foco em GD&T crítica, superfícies orgânicas e transições suaves. O varrimento ótico capta continuidade e textura; a apalpação valida datums e geometrias funcionais. Relatórios completos, rastreáveis e prontos para auditorias regulatórias, com suporte a capabilidade e ações corretivas. Menos iterações, maior consistência dimensional e confiança clínica.

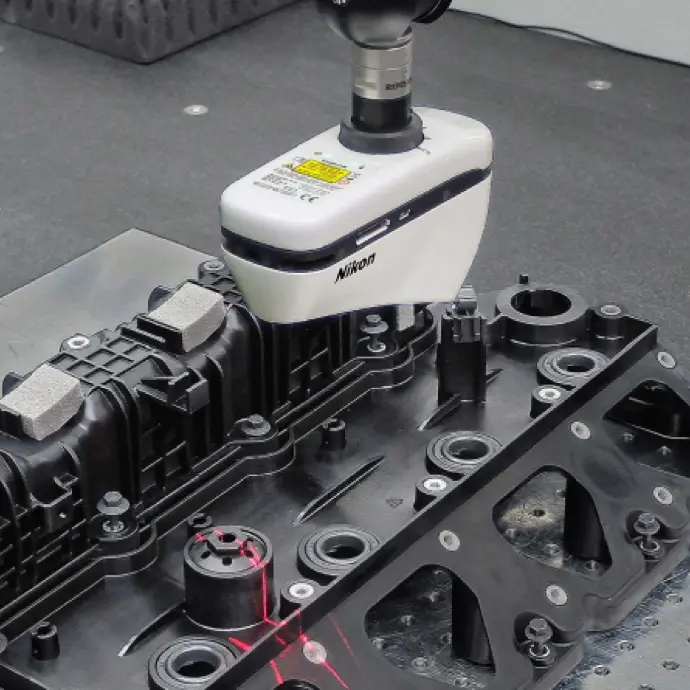

Bens de Consumo e Plásticos
Garantia de qualidade em injetados e conjuntos estéticos: Classe A, encaixes, clips e deformações pós-processo. Mapas de curvatura e linhas de reflexão virtuais avaliam continuidade visual; gap & flush quantifica folgas/afloramentos. A comparação CAD-to-part identifica causas de defeito e orienta correções de molde/processo. Relatórios compreensíveis aceleram decisões e reduzem retrabalho e reclamações.

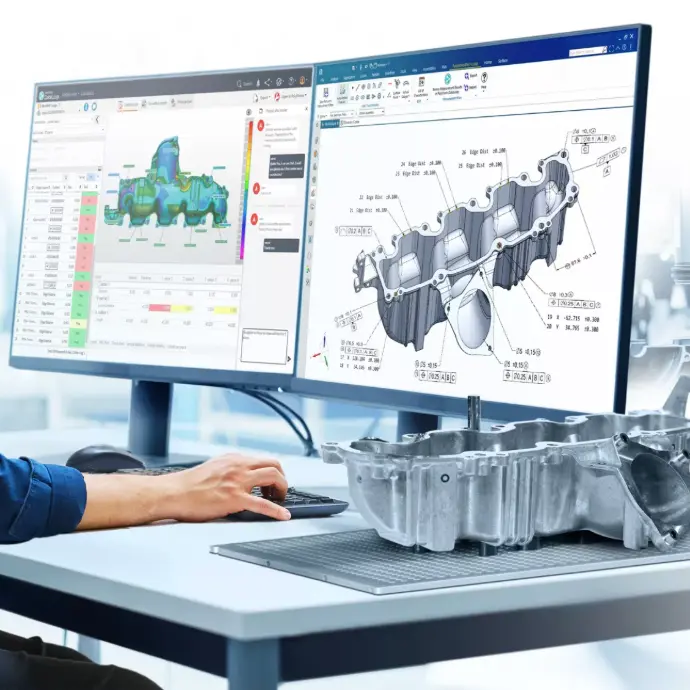

Inspeção Dimensional e GD&T Completa
Verificação de posição verdadeira, batimento, perpendicularidade, planicidade, perfil de linha/superfície, coaxialidade e concentricidade. O mix toque+laser maximiza cobertura mantendo rigor nos datums. Relatórios com fotos dos pontos/traços, tabelas por característica e incerteza, assegurando rastreabilidade a normas. Ideal para aceitação de amostras, controlo de série e auditorias internas/externas.

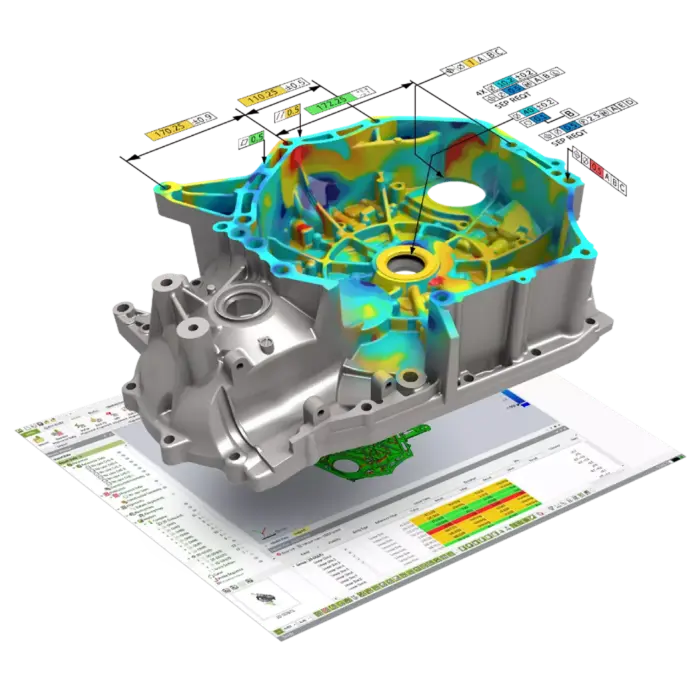

CAD-to-Part com Mapas de Desvio
Digitalizamos a peça e sobrepomos ao CAD para ver onde e quanto desvia. Mapas a cores, secções e estatísticas por zona revelam tendências e causas prováveis (ferramenta, fixação, processo). A abordagem acelera correções, reduz subjetividade e cria linguagem comum entre qualidade, engenharia e fornecedor. Inclui viewer 3D leve para partilha sem software dedicado.

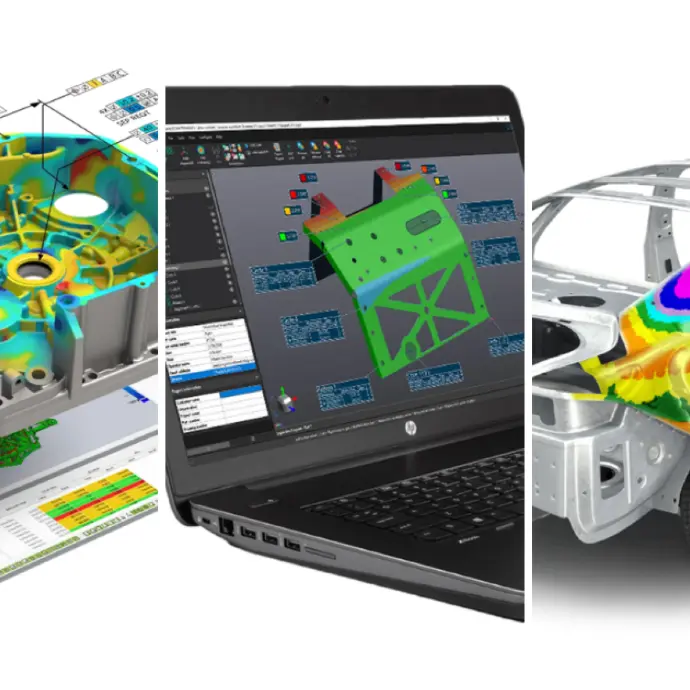

FAI / PPAP Completo
Preparamos Primeira Peça/PPAP: desenho balonado, tabelas dimensionais, fotos, certificados de calibração e mapas de cor. Combinamos apalpação para features funcionais e varrimento ótico para superfícies, garantindo cobertura total e rastreabilidade (peça, programa, operador). Reduz rondas de feedback, acelera aprovações de cliente e simplifica auditorias futuras.

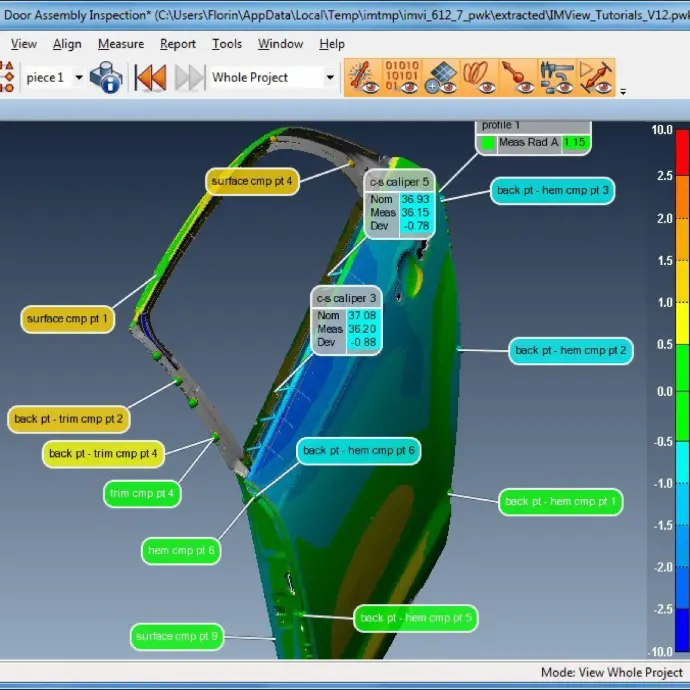

Gap e Flush de Carroçaria/Interiores
Medição repetível de folgas e afloramentos em portas, capôs, para-choques e interiores. Relatório com estatísticas por aresta, gráficos de tendência e limites de estilo/funcionais. Relacionamos desvios com gabaritos e sequência de montagem, suportando ações objetivas no processo. Resultado: fit-and-finish consistente, menos ajustes manuais e menor variabilidade entre lados e lotes.

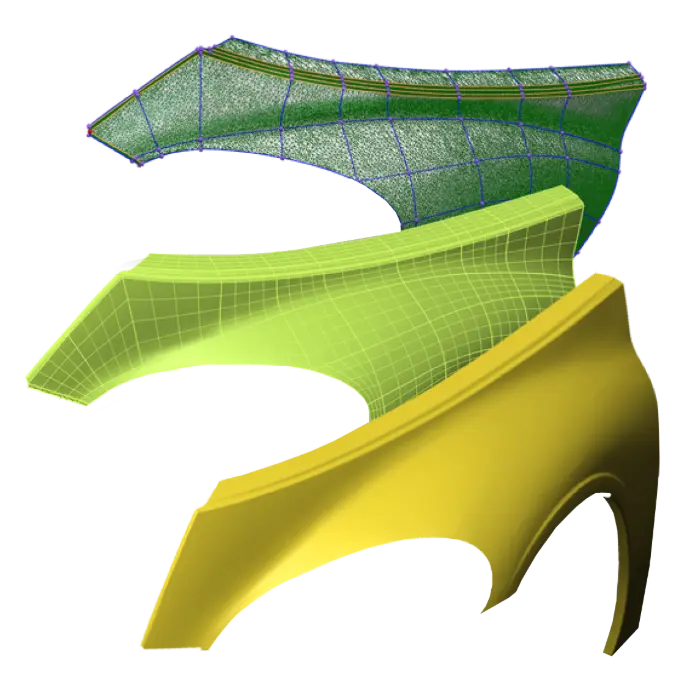

Superfícies Classe A
Avaliação de continuidade estética com mapas de curvatura e linhas de reflexão virtuais. Detetamos ondulações, quebras subtis e variações de raio que afetam perceção visual. Comparamos ao CAD de estilo e às tolerâncias de acabamento, propondo correções localizadas em ferramenta/processo. Reduz reclamações, estabiliza qualidade e melhora a experiência do utilizador.

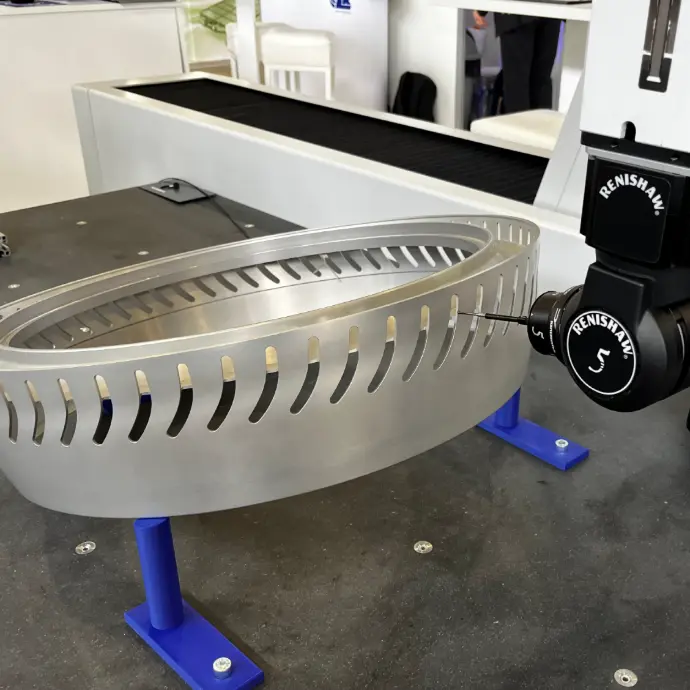

Varrimento Contínuo SP25 / REVO
Para formas complexas, o varrimento contínuo capta perfis completos com elevada densidade e rapidez, reduzindo mudanças ponto a ponto e reorientações. Com REVO 5 eixos, acedemos a zonas difíceis e encurtamos tempos de ciclo. Ideal para ovalizações, blends de raios, espirais e geometrias funcionais onde o ponto-a-ponto seria mais lento e menos representativo.

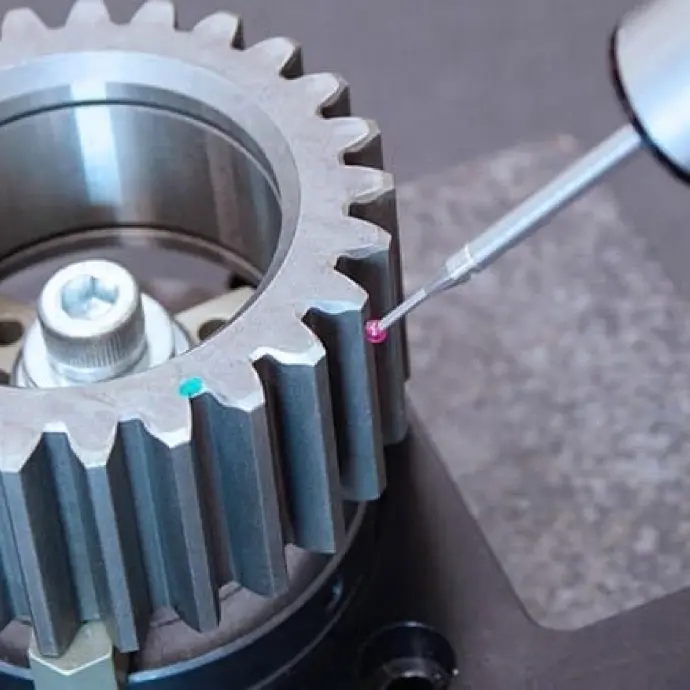

Engrenagens, Estriados e Splines
Inspeção de perfil de dente, lead, passo, runout, ângulos e relações com datums. A medição controlada na CMM assegura repetibilidade e documentação clara para aceitação e manutenção. Identificamos desvios sistemáticos e orientamos compensações de ferramenta/processo. Essencial em transmissões, eixos e acoplamentos de elevada exigência.
Roscas Internas/Externas
Medição de diâmetro médio, passo, ângulo de flanco, circularidade e concentricidade com datums funcionais. Combinamos toque e secções do scan para compreender defeitos de forma, rebarbas e desgaste. Relatórios indicam conformidade com normas e sugerem ações (ferramenta, lubrificação, parâmetros). Garante montagem sem esforço, estanquidade e durabilidade.

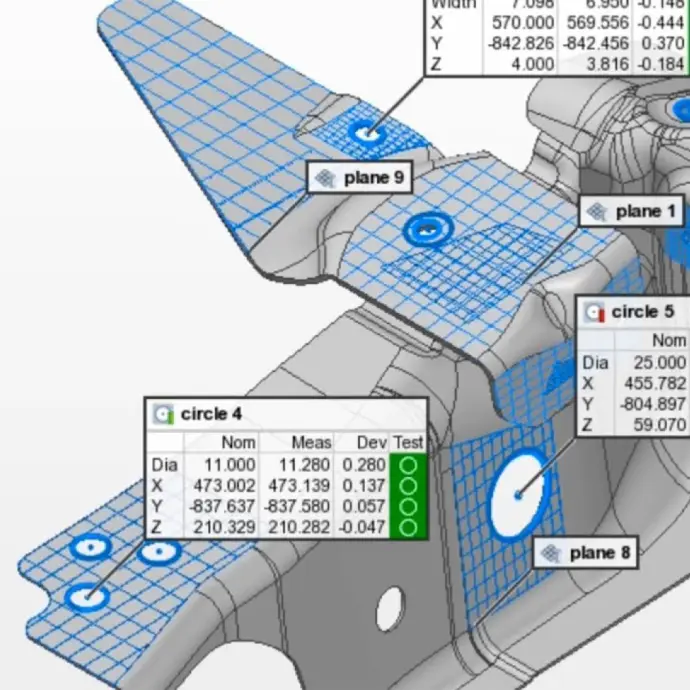

Padrões de Furos de Alta Densidade
Verificação de posição verdadeira, paralelismo, diâmetro funcional e relação com datums em grelhas extensas. Programas otimizados reduzem tempo de ciclo e erros de picking. Fornecemos mapas por zona e capabilidade (Cp/Cpk), facilitando decisões de aceitação e correções de furação/posicionadores. Menos rejeições e melhor intercambiabilidade.

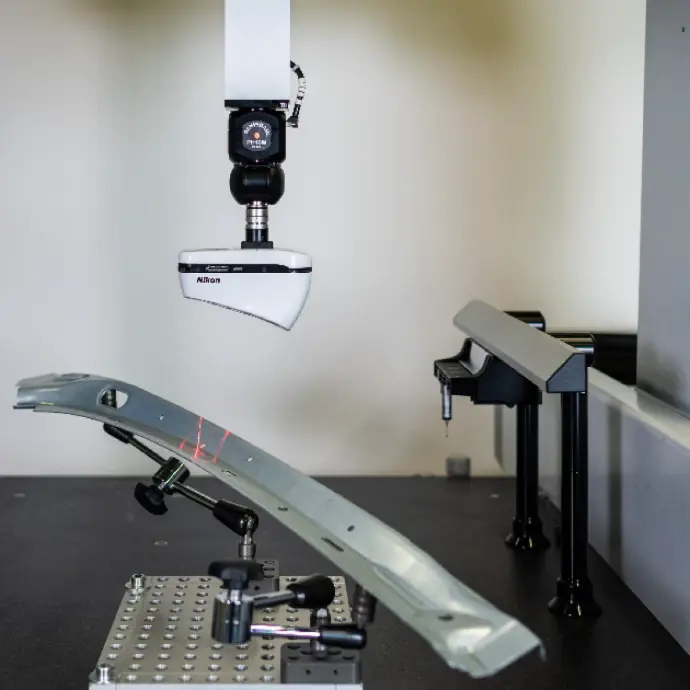

Soldaduras: Recuos e Encolhimentos
Após união, medimos recuos, encolhimentos e coplanaridade das zonas de montagem. O scan mostra distorções distribuídas; a apalpação valida datums e features críticas. Correlacionamos resultados com sequência e parâmetros de soldadura, propondo compensações de gabarito ou processo. Menos retrabalho, encaixes sem esforço e ciclos estáveis.

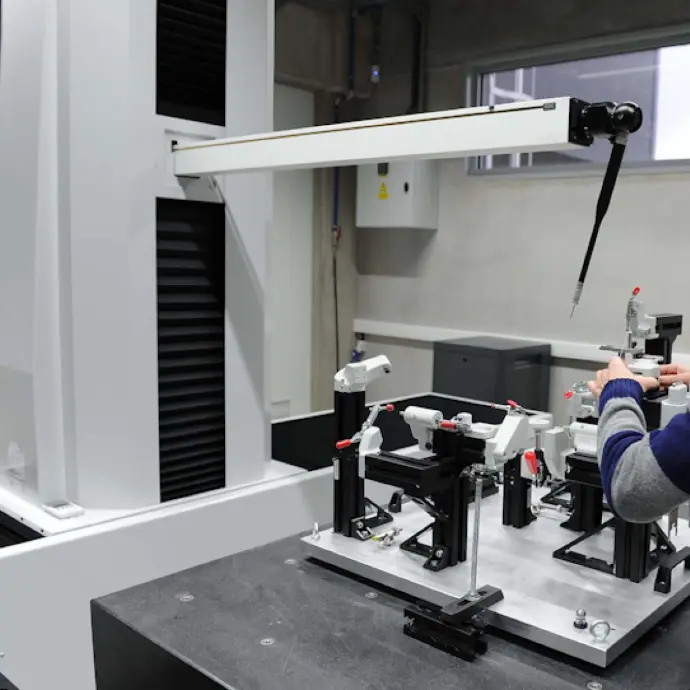

Certificação de Gabaritos e Calibres
Auditoria de pinos, locators, alturas de apoio, RPS 3-2-1 e elementos funcionais face ao CAD e tolerâncias. Intervimos no local, documentamos desvios e sugerimos correções objetivas (shim, rebaixa, reposicionamento). Repetimos medição para confirmar conformidade e emitimos certificado com incerteza. Repetibilidade e estabilidade dimensional asseguradas.

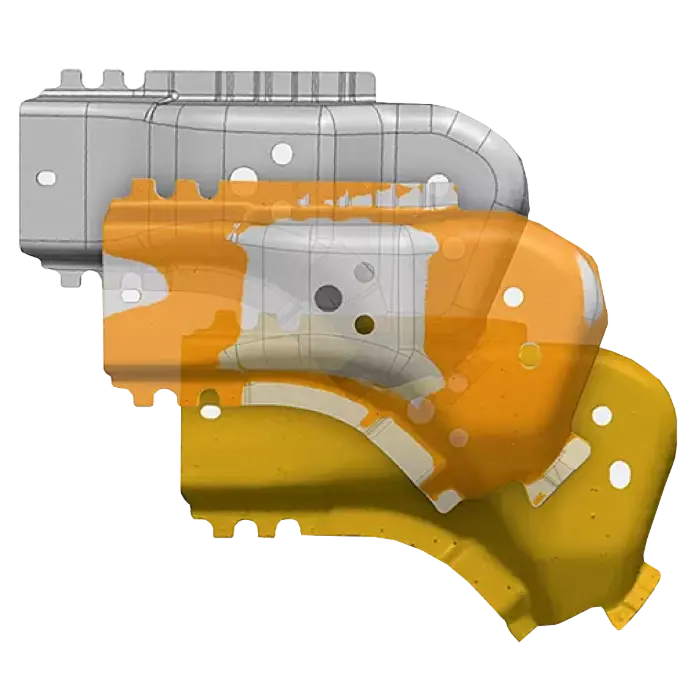

Compensação de Ferramentas / Scan-to-CNC
A partir do desvio CAD-to-part calculamos compensações por zonas para moldes, matrizes e trajetórias CNC. Identificamos erro sistemático e traduzimos em correções objetivas, reduzindo try-outs e polimentos. Entregamos malha alinhada, relatório de desvios e ficheiros de apoio à programação. Arranques mais previsíveis, menos sucata e prazos mais curtos.
