Medição com Laser Tracker
Os Laser Trackers da NM3D Ibérica executam metrologia de grande escala com alta precisão, em fábrica ou obra. Medimos e alinhamos estruturas e máquinas em volumes de dezenas de metros, usando SMR/reflector, probe sem fio e targets ativos. Fazemos CAD-to-part, best-fit, redes de referência (bundle), nivelamentos e georreferenciação, entregando relatórios rastreáveis com incerteza. Ideal para arranques, manutenção, retrofits e controlo de produção.
Indústria Automóvel

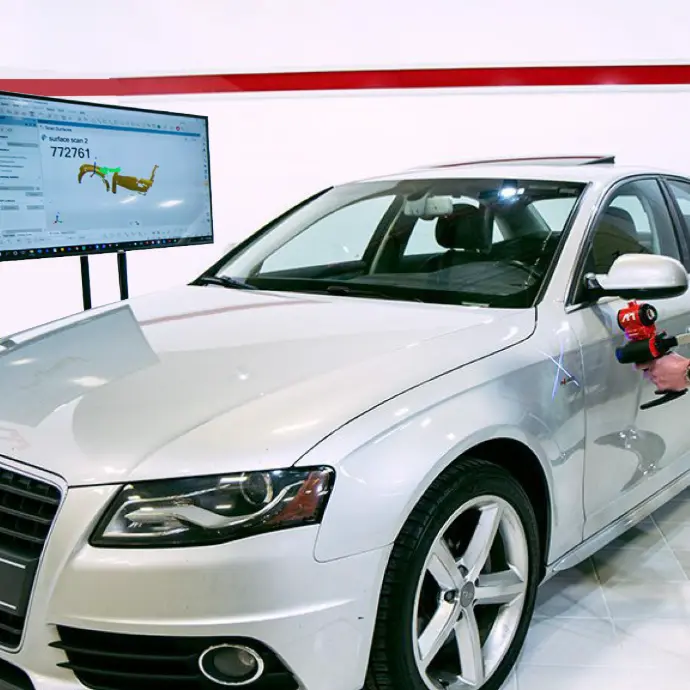

Medição e alinhamento de gabaritos BIW, linhas de soldadura, transportadores, prensas e células robotizadas. Verificamos gap & flush em portas/capôs no veículo completo, posicionamento de pontos de soldadura, RPS 3-2-1 e fixtures de grandes dimensões. Com CAD-to-part e relatórios de tendência, reduzimos try-outs, encurtamos paragens e estabilizamos o fit-and-finish entre modelos, turnos e plantas, assegurando intercambiabilidade e repetibilidade.
Aeronáutica e Aeroespacial

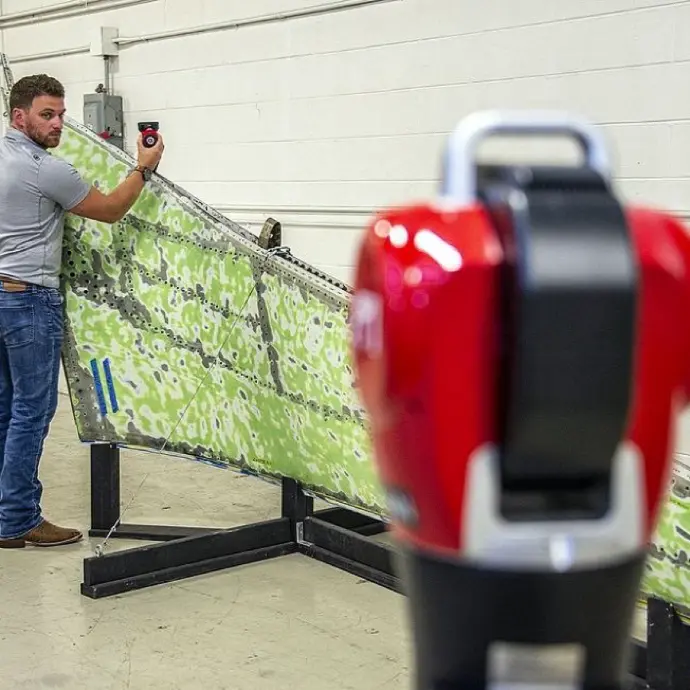

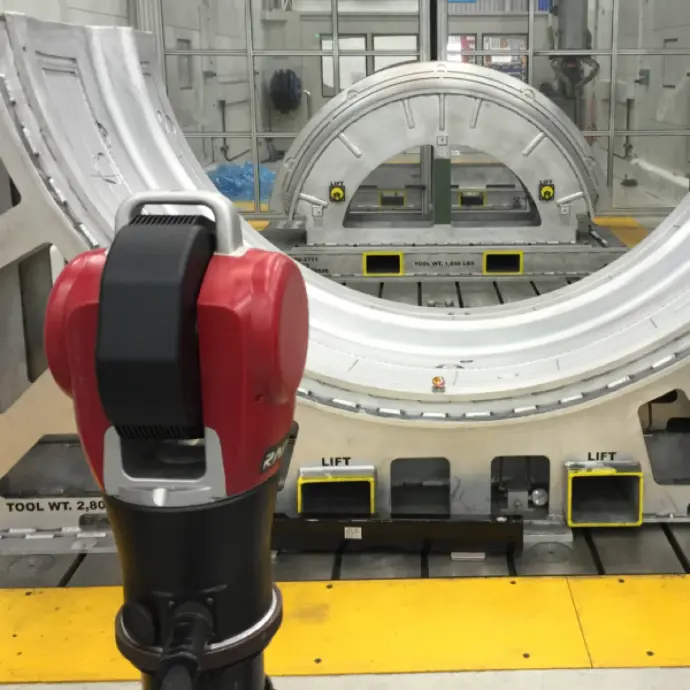

Montagem e certificação de jigs de asa/fuselagem, alinhamento de fuselagens, empenagens e naceles, verificação de drilling templates e ferramentas longas. Controlamos retitude, perpendicularidade e coaxialidades em subconjuntos críticos e suportamos MRO com nivelamento de estruturas e validação dimensional após reparação. A documentação cumpre requisitos AS/EN, com capabilidade e ações corretivas claras.
Energia e Grandes Infraestruturas

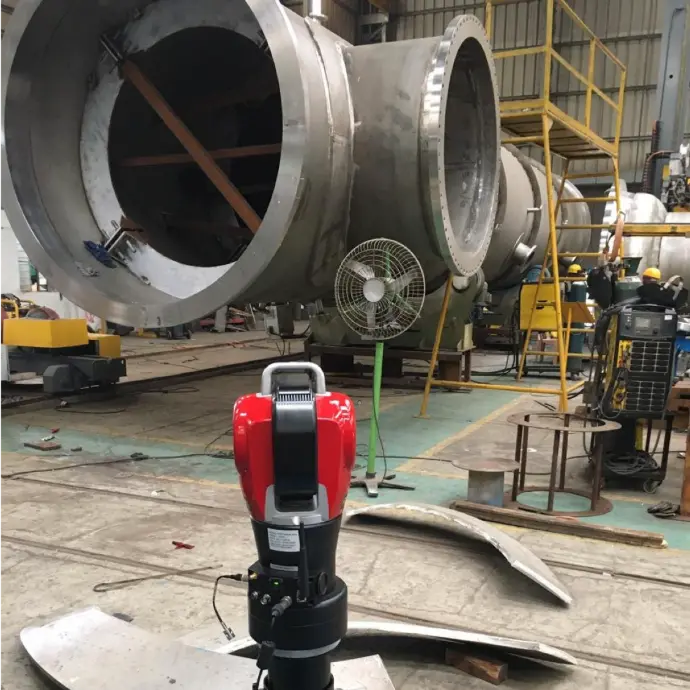

Alinhamento de turbomáquinas, geradores, eixos e caixas, inspeção de válvulas, caldeiras e tanques. Em eólico (on/offshore) controlamos a verticalidade/nivelamento de torres, yaw bearings e hubs; em óleo & gás verificamos pipe-spools, flanges e suportes. A medição rápida em campo, com redes de referência e best-fit, reduz tempos de paragem, mitiga riscos e suporta manutenção planeada.
Ferroviária e Naval

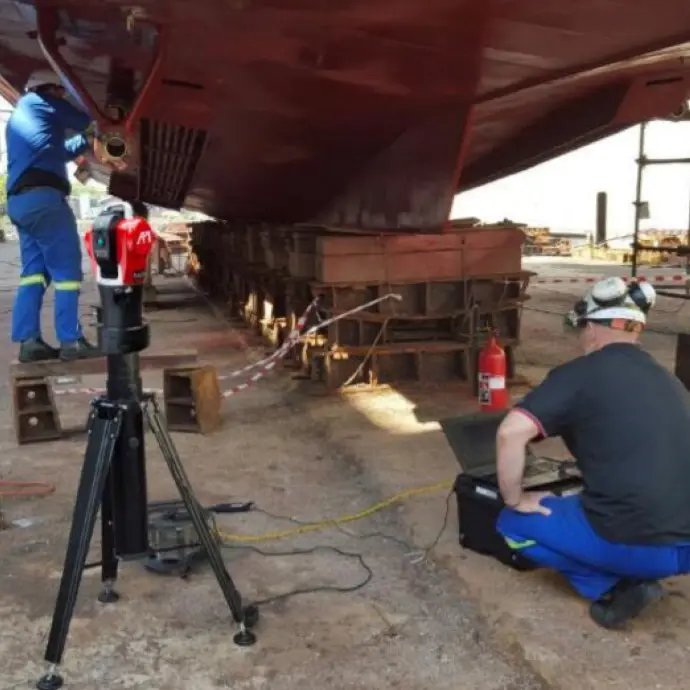

Controlo dimensional de bogies, caixas e travessas, alinhamento de bitola e furações de longa distância. Em naval, medimos blocos, quilha, eixos de propulsão e hélices, certificando prumos e retidões em doca. O Laser Tracker expõe distorções pós-soldadura e desalinhamentos antes do fecho de blocos, encurta retrabalho e fornece uma base métrica comum para estaleiro, engenharia e qualidade.
Alinhamento e Nivelamento de Máquinas

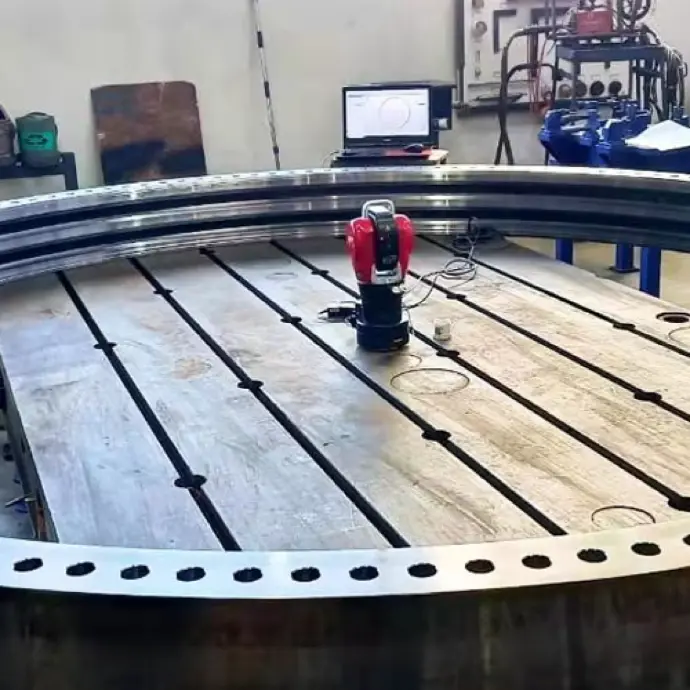

Ajustamos prensas, extrusoras, linhas de transfer e pórticos. Medimos planicidade, retitude e paralelismo em bases e mesas, definimos offsets e confirmamos o setup após manutenção. O relatório inclui mapas, tendência e critérios de aceitação, reduzindo vibrações, desgaste e desperdício. Resultado: arranques mais rápidos, ciclos estáveis e melhor OEE.
Certificação de Gabaritos de Grande Dimensão

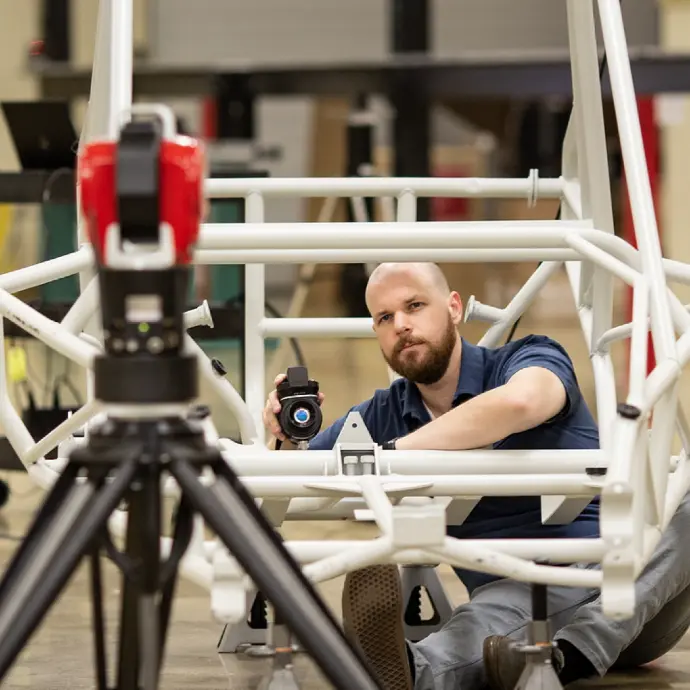

Auditamos pinos, locators, alturas de apoio e RPS face ao CAD e tolerâncias. Intervimos no local, documentando desvios e propondo correções (shim, rebaixa, reposicionamento). Repetimos a medição para confirmar conformidade e emitimos certificado com incerteza, garantindo repetibilidade e estabilidade dimensional ao longo dos turnos.
CAD-to-Part em Peças Muito Grandes

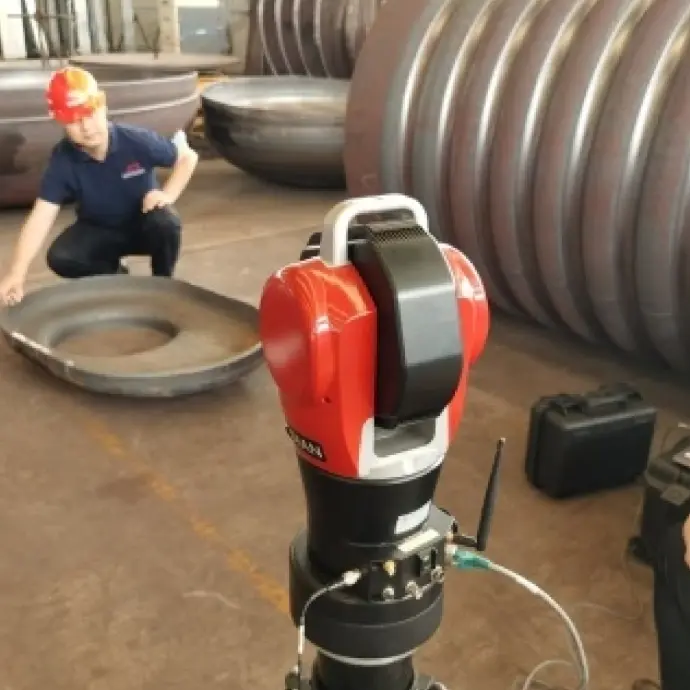

Combinamos best-fit e secções para comparar a peça ao CAD em volumes de dezenas de metros. Identificamos distorções, ovalizações e deformações distribuídas após soldadura, transporte ou tratamento térmico. Entregamos mapas de desvio, cortes e estatísticas por zona, acelerando decisões de correção em ferramenta, fixação e processo.
Georreferenciação e Redes de Controle (Bundle)

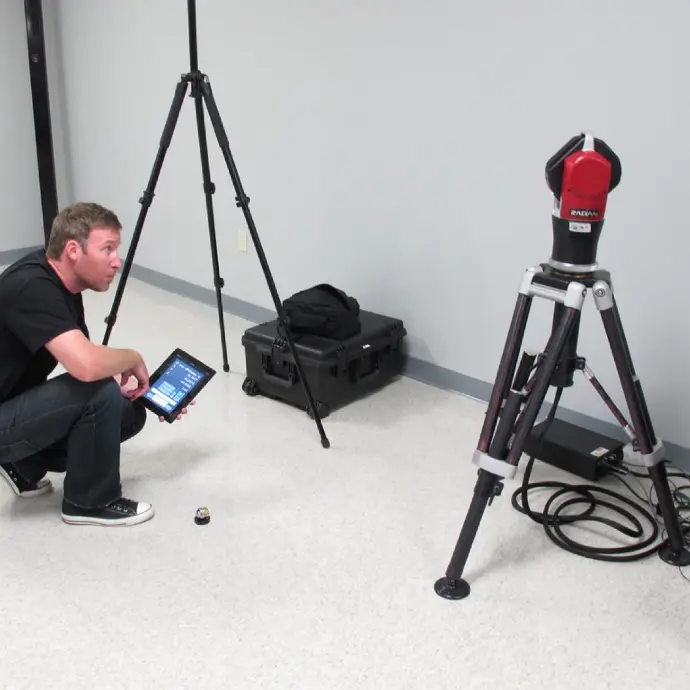

Criamos redes de alvos estáveis que ligam zonas de trabalho, andares e estações. O bundle melhora a precisão global e permite regressar ao mesmo sistema de coordenadas em dias diferentes. Essencial para linha-a-linha, obras industriais, estaleiros e parques eólicos, assegurando rastreabilidade e comparações scan-to-scan.
Marcação / Setting-Out de Pontos

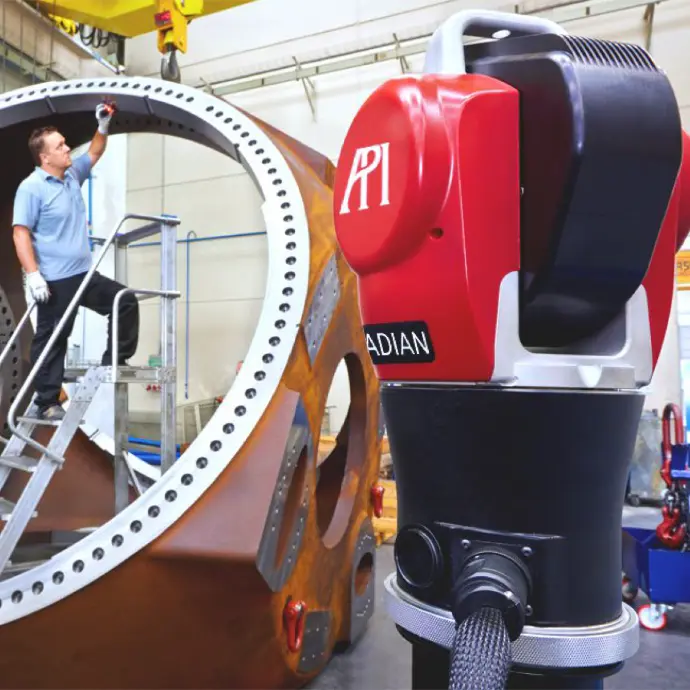

Projetamos e marcamos pontos diretamente na peça/chão conforme CAD: furos, linhas de corte, posições de suportes e referências de montagem. Acompanhamos equipas de produção na abertura de furos e colocação de inserts, reduzindo erros de interpretação de desenho e encurtando prazos de instalação.
Calibração de Robots e Células

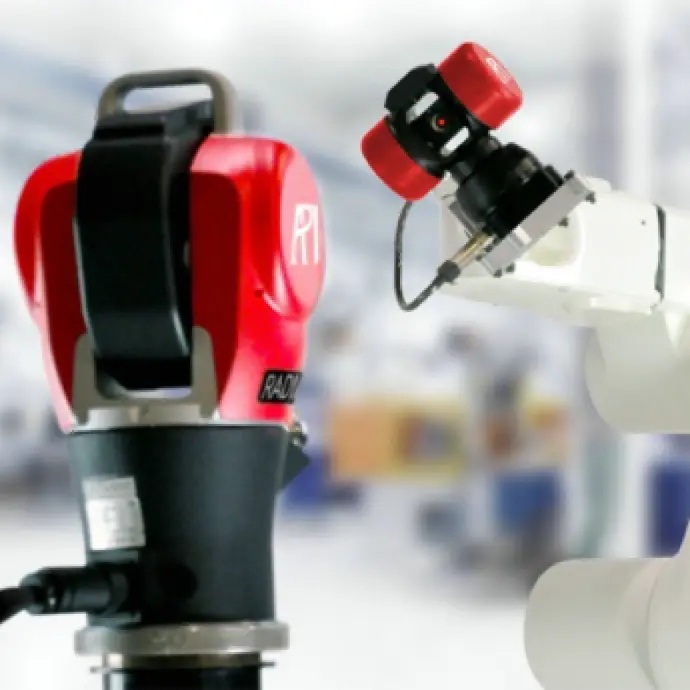

Determinamos bases, TCP e orientações de ferramentas, e validamos trajetórias em relação a gabaritos, mesas e proteções. A metrologia com tracker evidencia erros de offset e potenciais colisões, permitindo otimizar aproximações e alturas de passagem. Resultado: ciclos mais curtos, menos paragens e melhoria direta do OEE.
Eixos, Coaxialidades e Grandes Diâmetros

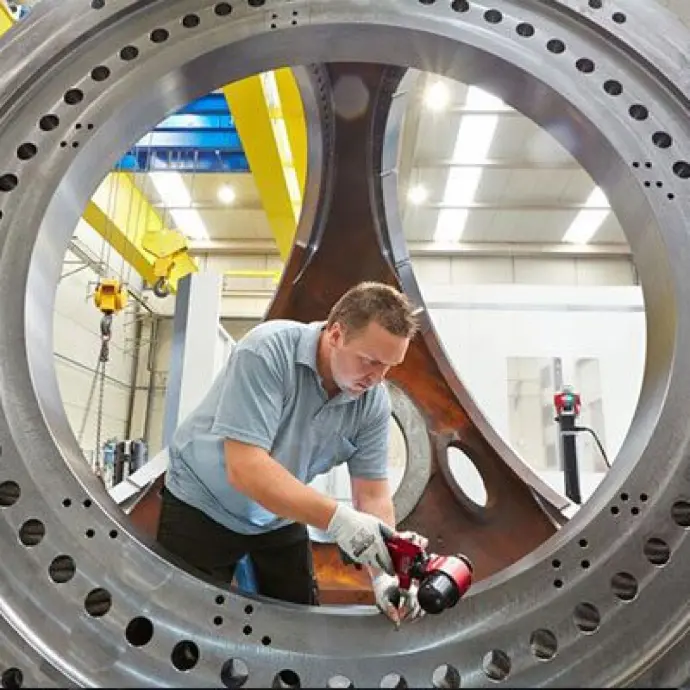

Medição de coaxialidade, runout, passo e circularidade funcional em eixos de bombas, bearing seats e flanges de grande diâmetro. A técnica com SMR e varrimentos angulares assegura repetibilidade e fornece dados objetivos para assentamento e pré-carga de rolamentos.
Monitorização de Deformações e Deslocamentos

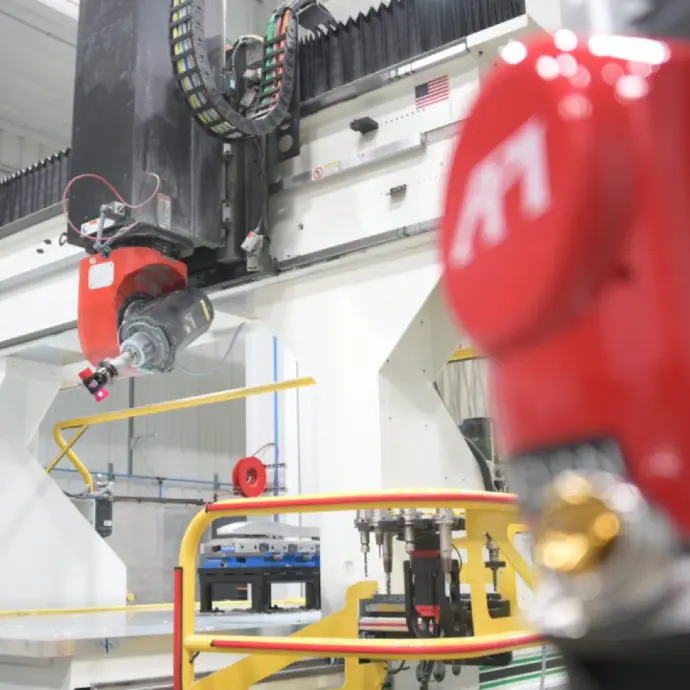

Avaliamos movimentos térmicos ou cargas em estruturas com séries temporais. O tracker mede micrómetros em longas distâncias, permitindo correlações com processo/ambiente e definição de limites de alarme. Útil em hot-runs, validação de reforços e diagnóstico de causas raiz.
Inspeção de Moldes, Matrizes e Ferramentas In-Situ
Verificação dimensional de moldes/estampos montados na prensa, sem desmontar. Conferimos centros, rasgos, faces de contacto e ângulos, emitindo mapas locais e recomendações de compensação. Menos transporte, menos paragens e try-outs mais curtos.
