Seis sistemas de zoom
Selecione o campo de visão e a resolução adequados à aplicação.
ALTO RENDIMENTO
NEXIV VMZ-S Series
Velocidade e precisão quando a cadência é crítica
Três volumes de medição, seis sistemas de zoom e autofocus laser TTL para inspeção automática desde componentes mecânicos a eletrónica de precisão.
1.000 pts/sLaser AF TTL
0,01 μmLeitura mínima
6 ópticasCampo e resolução
3 volumesAté 650 × 550 mm
PDF / Vídeo
GAMA VISÃO NM3D
Explore os nossos sistemas de visão.
Selecione uma família ou tecnologia.
DESTAQUES DO PRODUTO
Veja o que muda na medição
Características que ligam a tecnologia ao resultado metrológico e à produtividade.
Altura a alta velocidade
Autofocus laser através da lente com varrimento até 1.000 pontos/s.
Iluminação flexível
Anel de 8 segmentos e três ângulos para arestas difíceis.
CONFIGURAÇÕES
Associe o sistema à dimensão da peça
| Modelo / função | Volume / capacidade | Carga / aplicação |
|---|---|---|
| VMZ-S3020 | 300 × 200 × 200 mm | 20 kg |
| VMZ-S4540 | 450 × 400 × 200 mm | 40 kg |
| VMZ-S6555 | 650 × 550 × 200 mm | 50 kg |
APLICAÇÕES
Onde cria valor
Peças mecânicas e moldes
PCB e componentes eletrónicos
Materiais transparentes finos
Inspeção automática em série
Controlo dimensional multicaracterística
SELEÇÃO TÉCNICA NM3D
A configuração certa começa na peça
Envie a dimensão, tolerância, material e cadência. Recomendamos a óptica, o volume, o software e a automação adequados.
PDF / Vídeo
×
×
NEXIV VMZ-S
Adequados à medição com elevada precisão de uma gama alargada de componentes – desde mecânicos a eletrónicos. Com iluminação incidente em 3 diferentes ângulos e com um FOV de 13,3x10mm até uma magnificação ótica total de 120x, estes equipamentos respondem aos maiores desafios de medição.

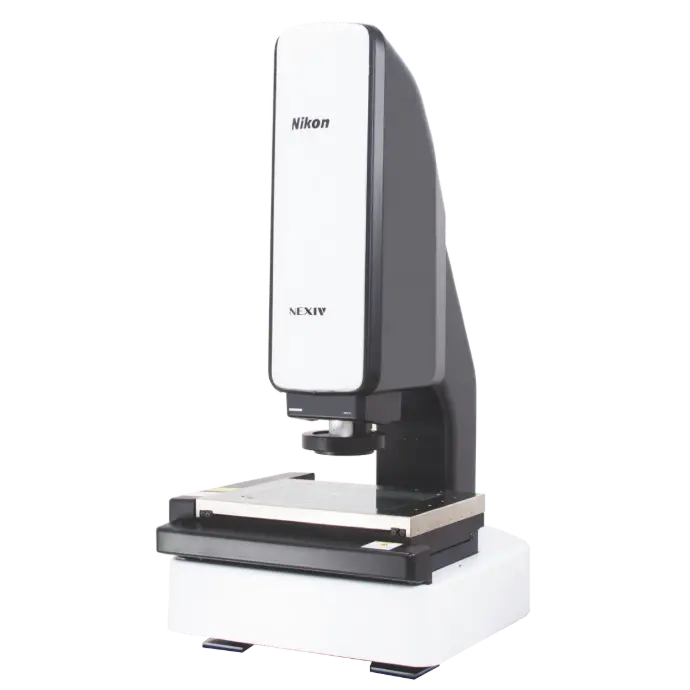

NEXIV VMZ-S3020
O VMZ-S 3020 é um sistema de medição por vídeo da Nikon, projetado para medições automáticas de alta precisão em peças pequenas e complexas, como conectores e semicondutores. Com um curso de 300 mm no eixo X, 200 mm no eixo Y e 200 mm no eixo Z, é ideal para medições detalhadas e eficientes em ambientes industriais. Equipado com iluminação LED segmentada e uma objetiva de alta precisão, o VMZ-S 3020 garante medições rápidas, fiáveis e repetíveis, ideal para diversas aplicações de metrologia.
●
Iris · Assistente digital NM3D
Fale diretamente com a Iris
Conte-nos qual é o equipamento, a peça, a aplicação ou a incidência. A Iris recolhe a informação necessária, abre o pedido certo e orienta os próximos passos.

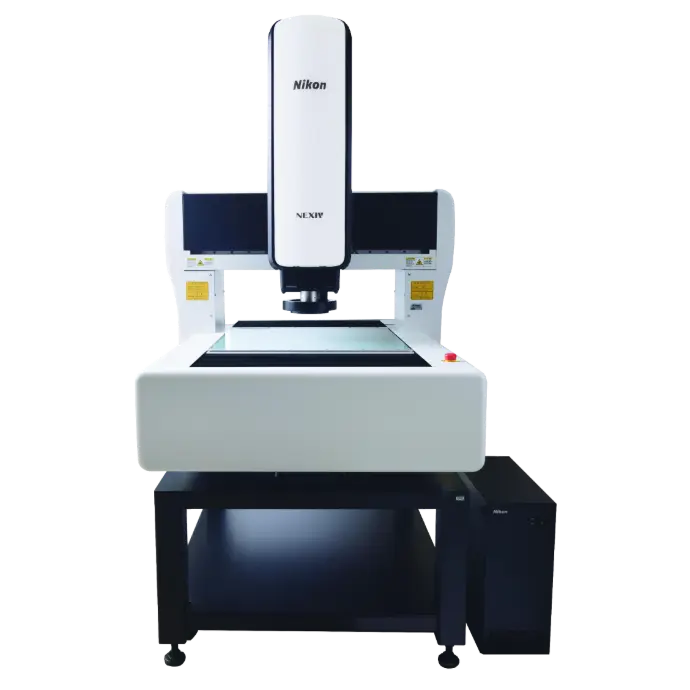

Falar agora com a Iris →NEXIV VMZ-S4540
O VMZ-S 4540 da Nikon é um sistema de medição por vídeo altamente preciso e rápido, ideal para medir componentes de médio porte como placas de circuito impresso, peças estampadas e moldes. Com um curso de 450 mm no eixo X, 400 mm no eixo Y e 200 mm no eixo Z, oferece uma medição automatizada e confiável, mesmo para amostras com variações de altura. Equipado com zoom ótico e iluminação LED segmentada, o VMZ-S 4540 garante medições de alta qualidade em aplicações de controlo de qualidade e produção.
●
Iris · Assistente digital NM3D
Fale diretamente com a Iris
Conte-nos qual é o equipamento, a peça, a aplicação ou a incidência. A Iris recolhe a informação necessária, abre o pedido certo e orienta os próximos passos.
Falar agora com a Iris →

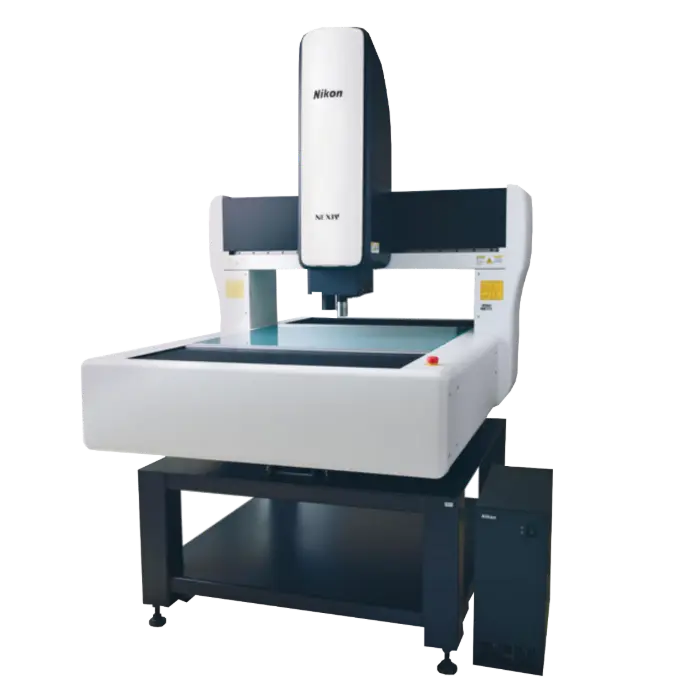

NEXIV VMZ-S6555
O sistema de medição por vídeo VMZ-S 6555 da Nikon oferece alta precisão e rapidez na medição dimensional, ideal para peças de grandes dimensões e múltiplas aplicações industriais. Com uma capacidade de curso de 650 mm no eixo X, 550 mm no eixo Y e 200 mm no eixo Z, este sistema realiza medições automáticas contínuas e fiáveis. Através da iluminação LED de 8 segmentos e uma objetiva otimizada, o VMZ-S 6555 assegura a deteção precisa de arestas e formas complexas, garantindo medições consistentes e eficientes.
●
Iris · Assistente digital NM3D
Fale diretamente com a Iris
Conte-nos qual é o equipamento, a peça, a aplicação ou a incidência. A Iris recolhe a informação necessária, abre o pedido certo e orienta os próximos passos.
Falar agora com a Iris →×
×
×
×
×
×
×
Necessita de mais Informações?
Agende uma demonstração e descubra todas as vantagens de forma prática e personalizada!
●
