Campo de visão amplo
Localização e alinhamento rápidos de características na peça.
VISÃO E TÁTIL

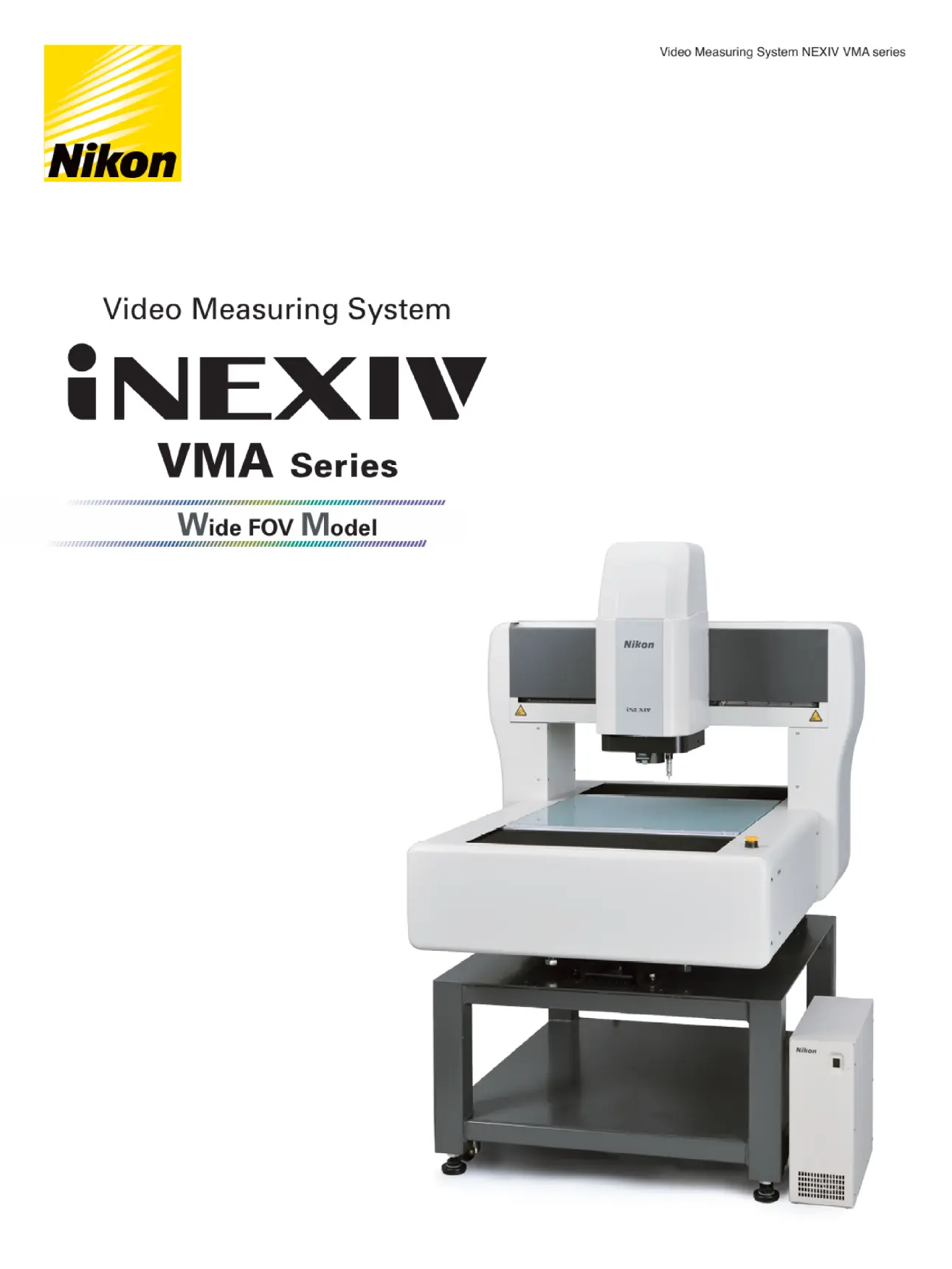

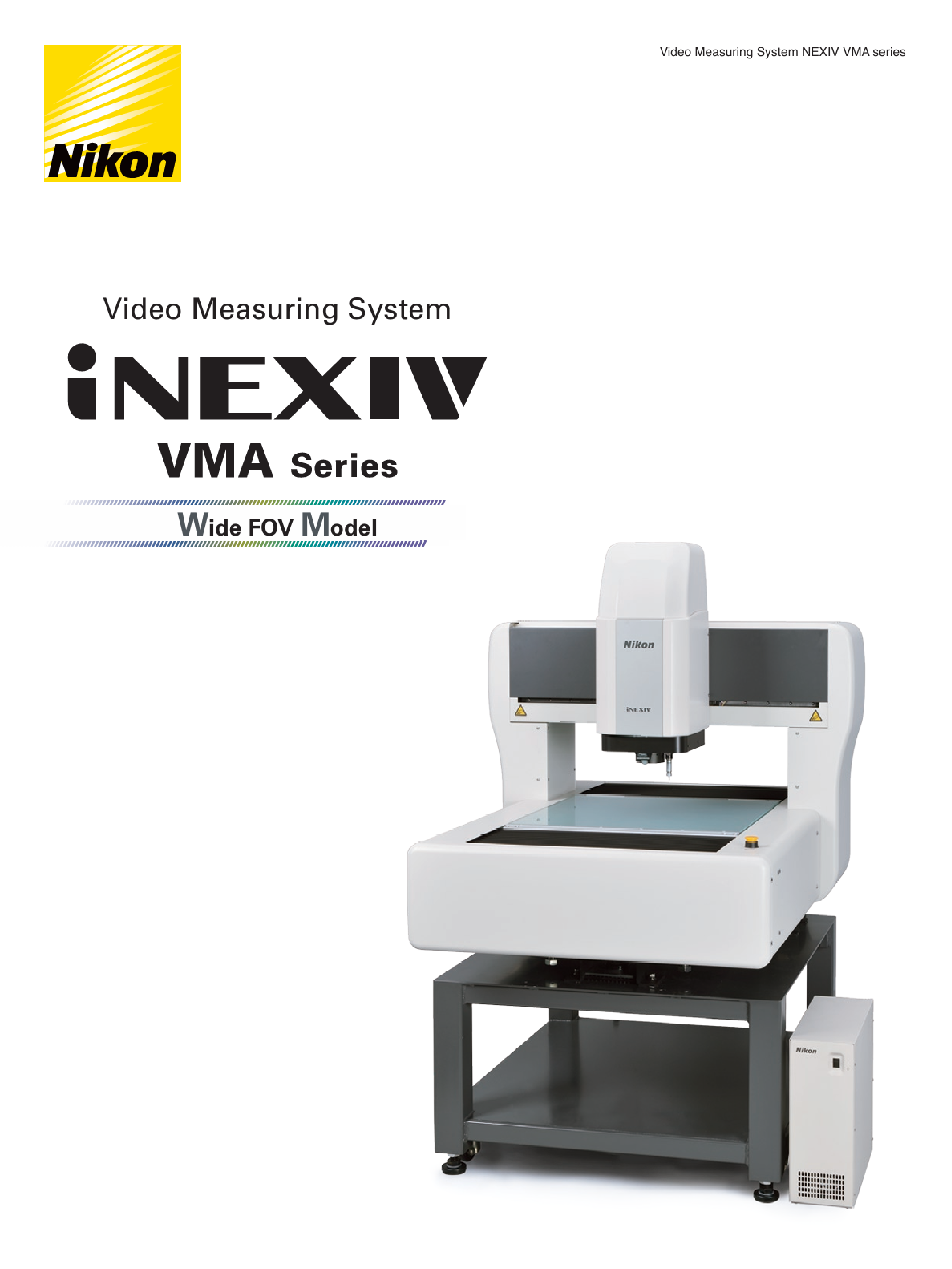

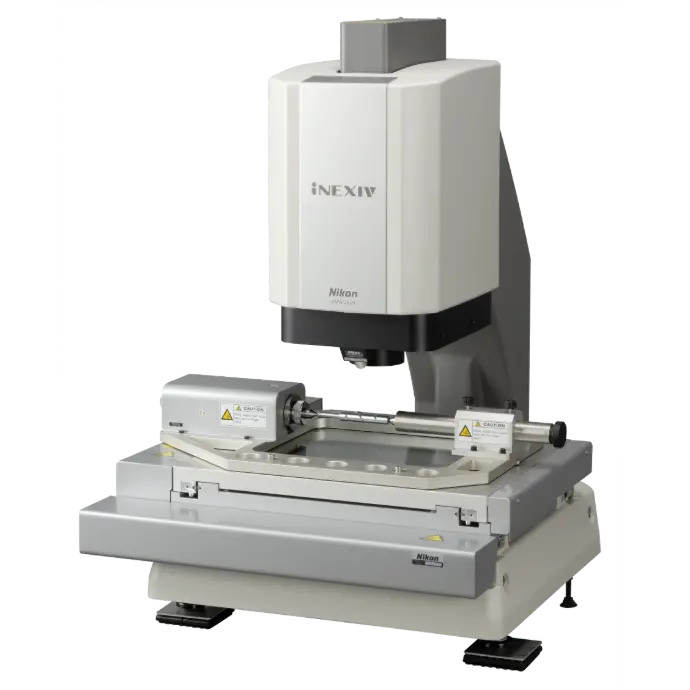

iNEXIV VMA Series

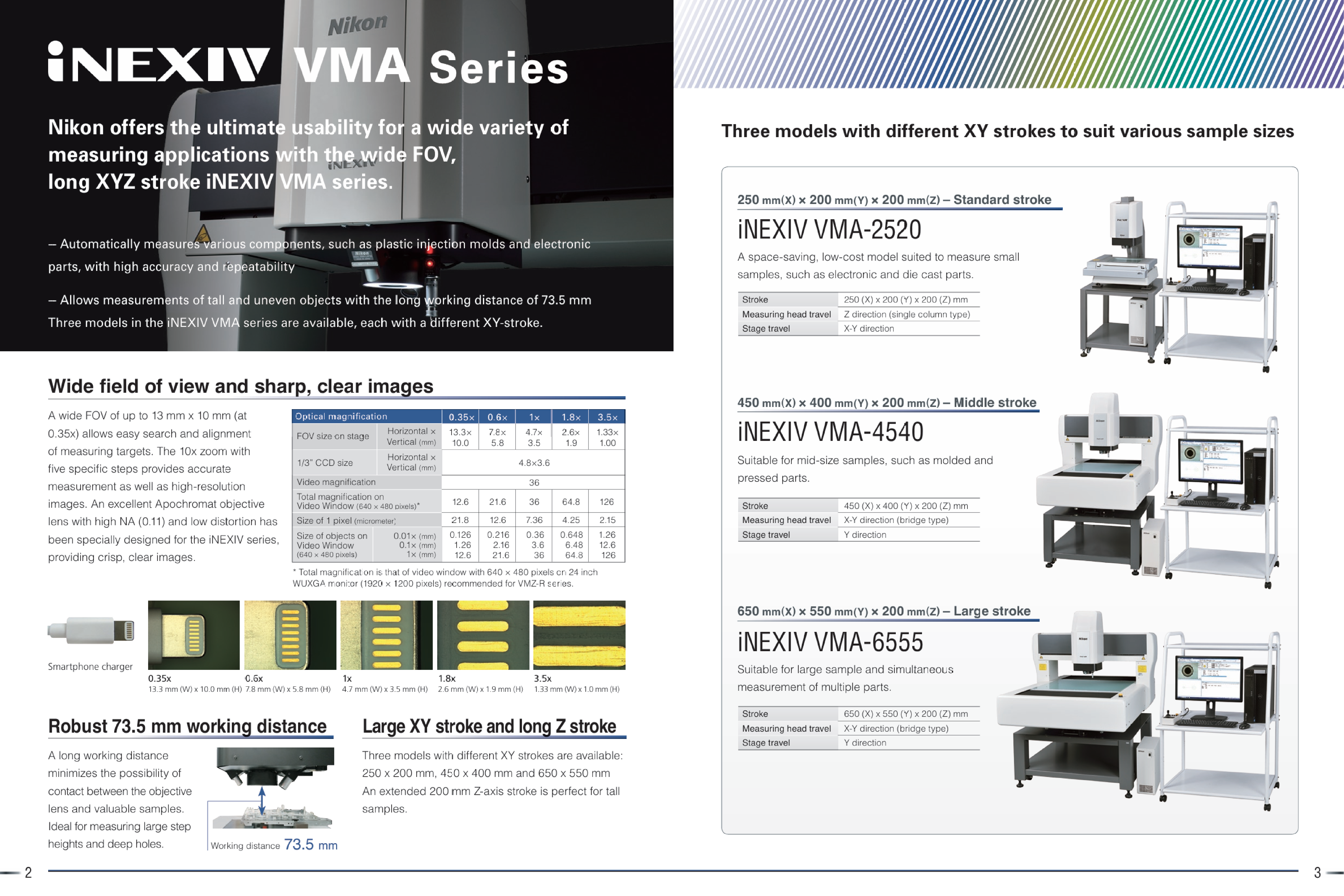

Um campo de visão amplo para peças tridimensionais
Combina óptica Nikon, grande distância de trabalho e preparação para sondas táteis, medindo características visíveis e ocultas numa só plataforma.
13 × 10 mmCampo de visão
73,5 mmDistância de trabalho
Visão + tátilTP20 / TP200
3 volumesAté 650 × 550 mm
PDF / Vídeo
GAMA VISÃO NM3D
Explore os nossos sistemas de visão.
Selecione uma família ou tecnologia.
DESTAQUES DO PRODUTO
Veja o que muda na medição
Características que ligam a tecnologia ao resultado metrológico e à produtividade.
Grande distância de trabalho
Ideal para ressaltos altos, cavidades e furos profundos.

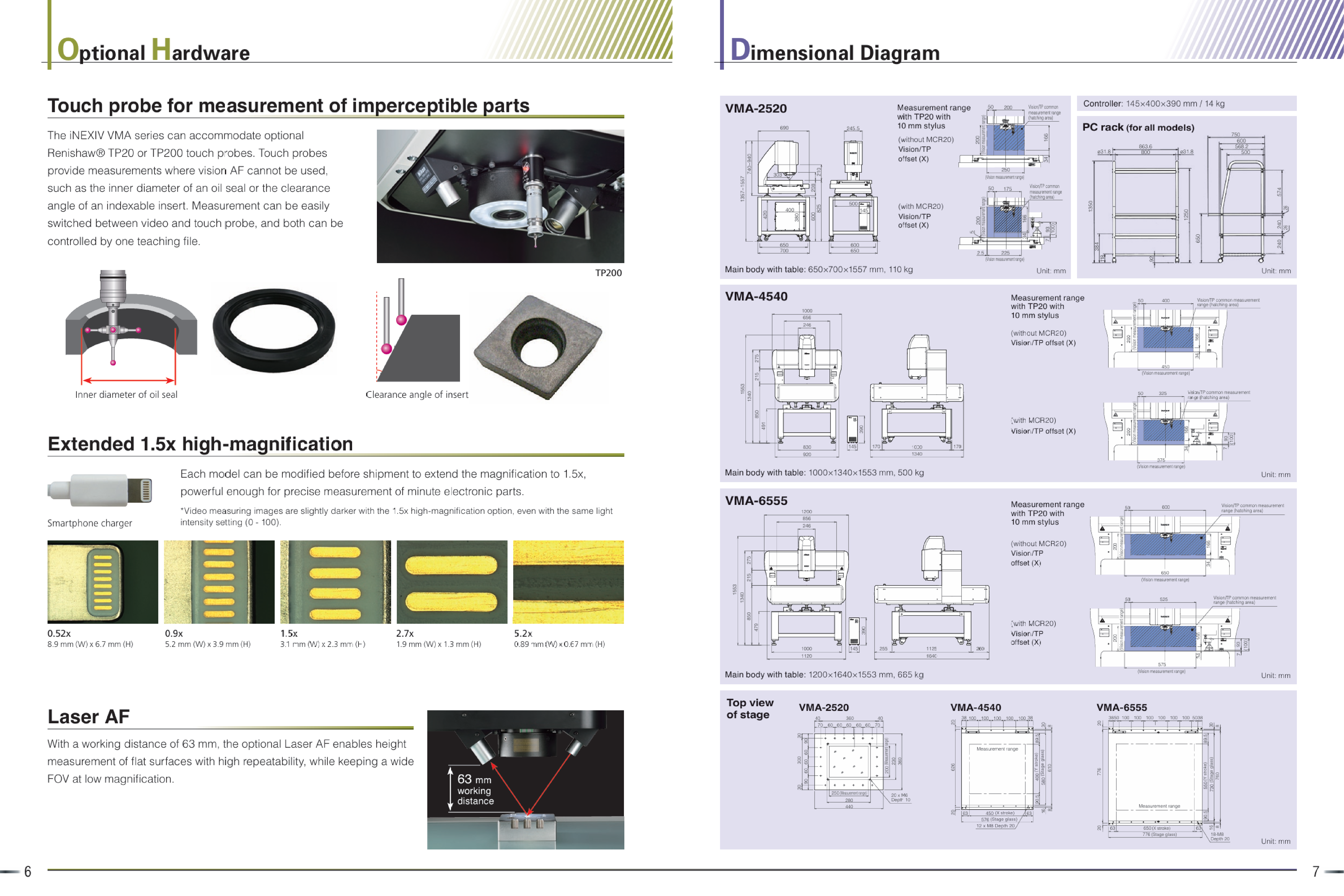

Sonda tátil opcional
Mede geometrias laterais e características não visíveis.
CONFIGURAÇÕES
Associe o sistema à dimensão da peça

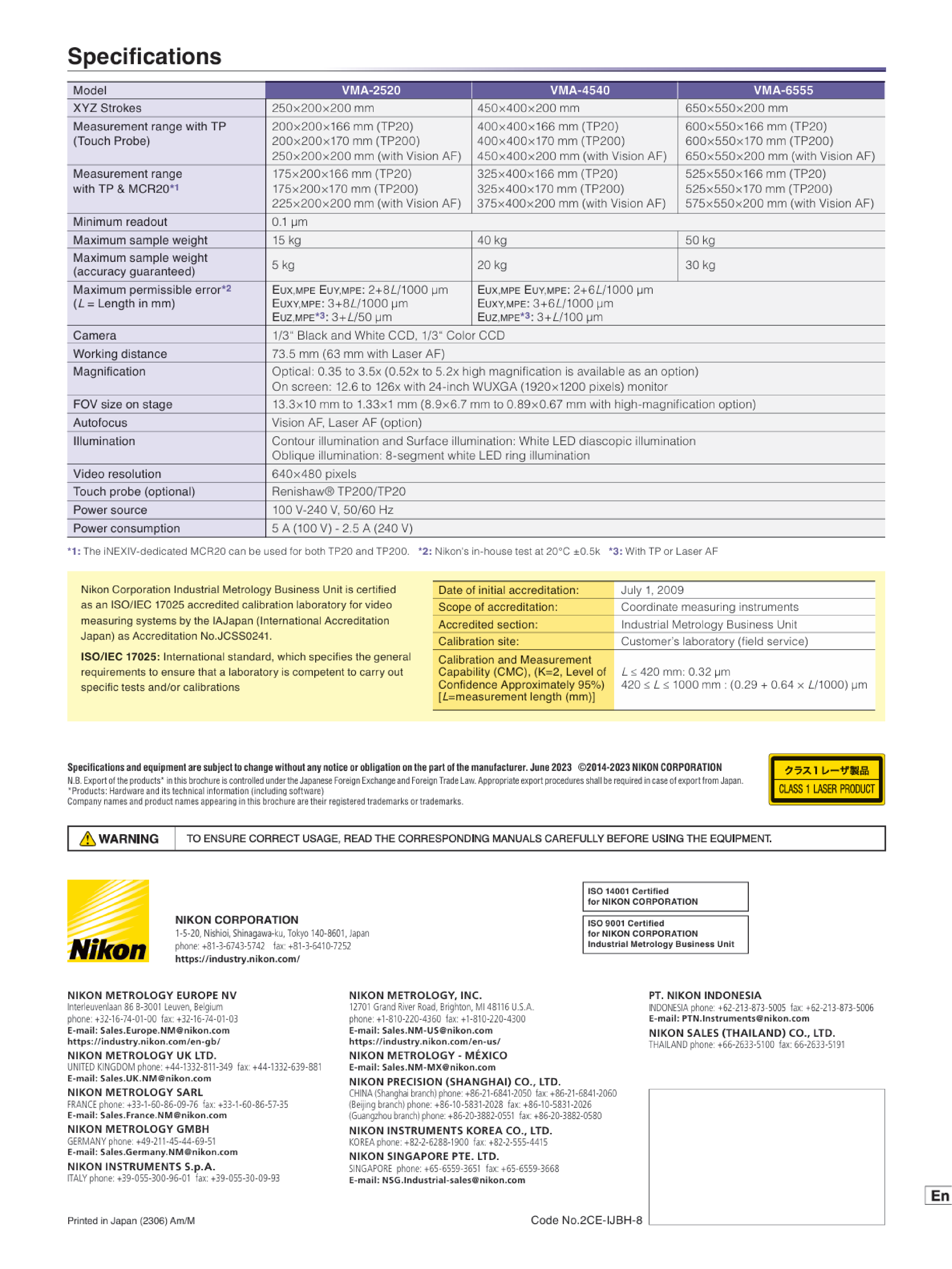

| Modelo / função | Volume / capacidade | Carga / aplicação |
|---|---|---|
| VMA-2520 | 250 × 200 × 200 mm | 15 kg |
| VMA-4540 | 450 × 400 × 200 mm | 40 kg |
| VMA-6555 | 650 × 550 × 200 mm | 50 kg |
APLICAÇÕES
Onde cria valor
Peças maquinadas 3D
Injeção plástica
Componentes médicos
Eletrónica e conectores
Geometrias laterais e furos
SELEÇÃO TÉCNICA NM3D
A configuração certa começa na peça
Envie a dimensão, tolerância, material e cadência. Recomendamos a óptica, o volume, o software e a automação adequados.
PDF / Vídeo
×
×
iNEXIV VMA
A medição por combinação de tecnologia de vídeo, de contacto ponto-a-ponto e laser AF permite aos fabricantes obterem uma solução de compromisso entre a rapidez da medição por vídeo e a polivalência da medição com precisão em 3 dimensões.
iNEXIV VMA-2520
O VMA-2520 é um sistema de medição por vídeo da série NEXIV. É ideal para a medição automática de pequenos componentes com alta precisão. Com uma área de medição de 250 mm (X), 200 mm (Y) e 200 mm (Z), oferece um campo de visão amplo de até 13 mm x 10 mm. O zoom de 10x permite capturar imagens detalhadas de plásticos moldados e peças eletrónicas. A distância de trabalho de 73,5 mm é adequada para objetos altos e irregulares, garantindo resultados fiáveis em várias aplicações.
●
Iris · Assistente digital NM3D
Fale diretamente com a Iris
Conte-nos qual é o equipamento, a peça, a aplicação ou a incidência. A Iris recolhe a informação necessária, abre o pedido certo e orienta os próximos passos.

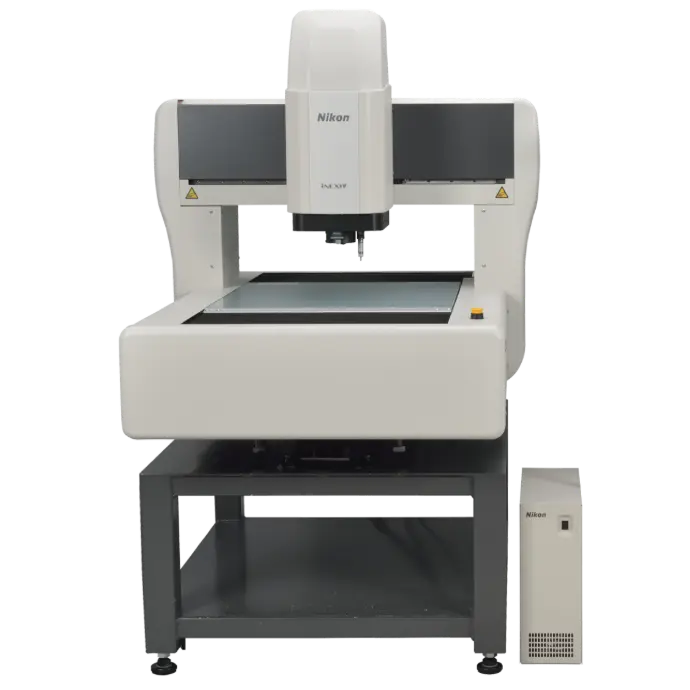

Falar agora com a Iris →iNEXIV VMA-4540
O NEXIV VMA4540 é um sistema de medição por vídeo com uma área de medição de 450 x 400 x 200 mm, ideal para amostras de tamanho médio, como peças moldadas e prensadas. Equipado com iluminação LED e auto-foco de alta velocidade, garante medições precisas e repetíveis sem contacto. O sistema é altamente versátil, com opções de sondas de toque Renishaw TP20/TP200 para medições de zonas não visíveis. A interface intuitiva e a capacidade de programação automática tornam-no eficiente em diversas aplicações industriais.
●
Iris · Assistente digital NM3D
Fale diretamente com a Iris
Conte-nos qual é o equipamento, a peça, a aplicação ou a incidência. A Iris recolhe a informação necessária, abre o pedido certo e orienta os próximos passos.
Falar agora com a Iris →

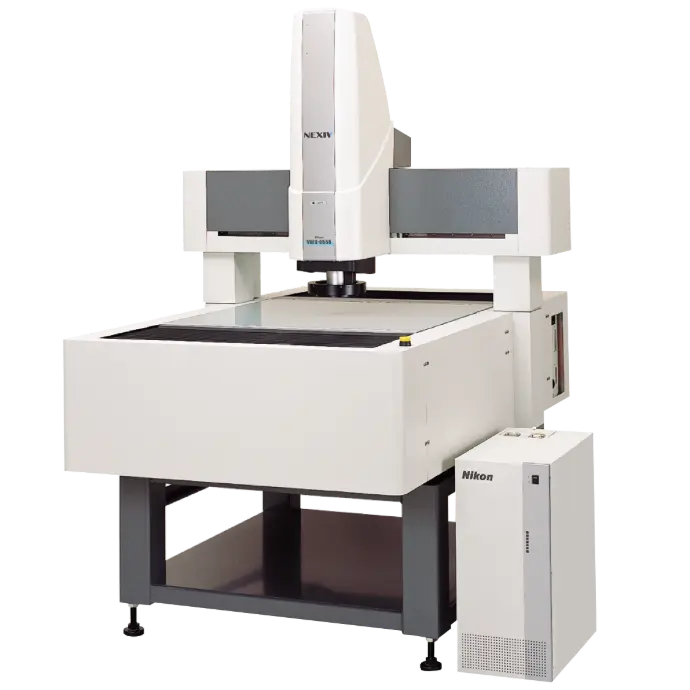

iNEXIV VMA-6555
O VMA6555 é um sistema de medição por vídeo da série iNEXIV, ideal para a medição automática de componentes de grandes dimensões. Com um curso de 650 mm no eixo X, 550 mm no eixo Y e 200 mm no eixo Z, é projetado para medir peças grandes e realizar medições simultâneas de múltiplas peças com precisão. O sistema inclui iluminação LED ajustável e uma objetiva apocromática de alta qualidade, garantindo imagens nítidas e medições fiáveis. O VMA6555 é ideal para aplicações industriais complexas.
●
Iris · Assistente digital NM3D
Fale diretamente com a Iris
Conte-nos qual é o equipamento, a peça, a aplicação ou a incidência. A Iris recolhe a informação necessária, abre o pedido certo e orienta os próximos passos.
Falar agora com a Iris →×
×
×
×
×
×
×
Necessita de mais Informações?
Agende uma demonstração e descubra todas as vantagens de forma prática e personalizada!
●
