A exigência crescente da indústria moderna está a transformar a forma como as empresas inspecionam componentes, validam processos e garantem a qualidade dos seus produtos. Em setores como automóvel, baterias, aeroespacial, metalurgia, dispositivos médicos, eletrónica e investigação, já não basta observar a superfície de uma peça. É necessário compreender o seu interior, medir geometrias ocultas e identificar defeitos sem destruir o componente.
Neste contexto, a NM3D Ibérica destaca a importância dos sistemas industriais de tomografia computorizada por raios X, uma tecnologia que permite analisar peças complexas em 3D com elevada precisão, repetibilidade e capacidade de integração em ambientes de produção.
Entre as soluções de referência nesta área encontra-se a Nikon VOXLS 30 Series, desenvolvida para responder tanto às necessidades dos laboratórios de I&D como aos requisitos da inspeção em linha de produção.
Tomografia CT Preparada para Automação Industrial

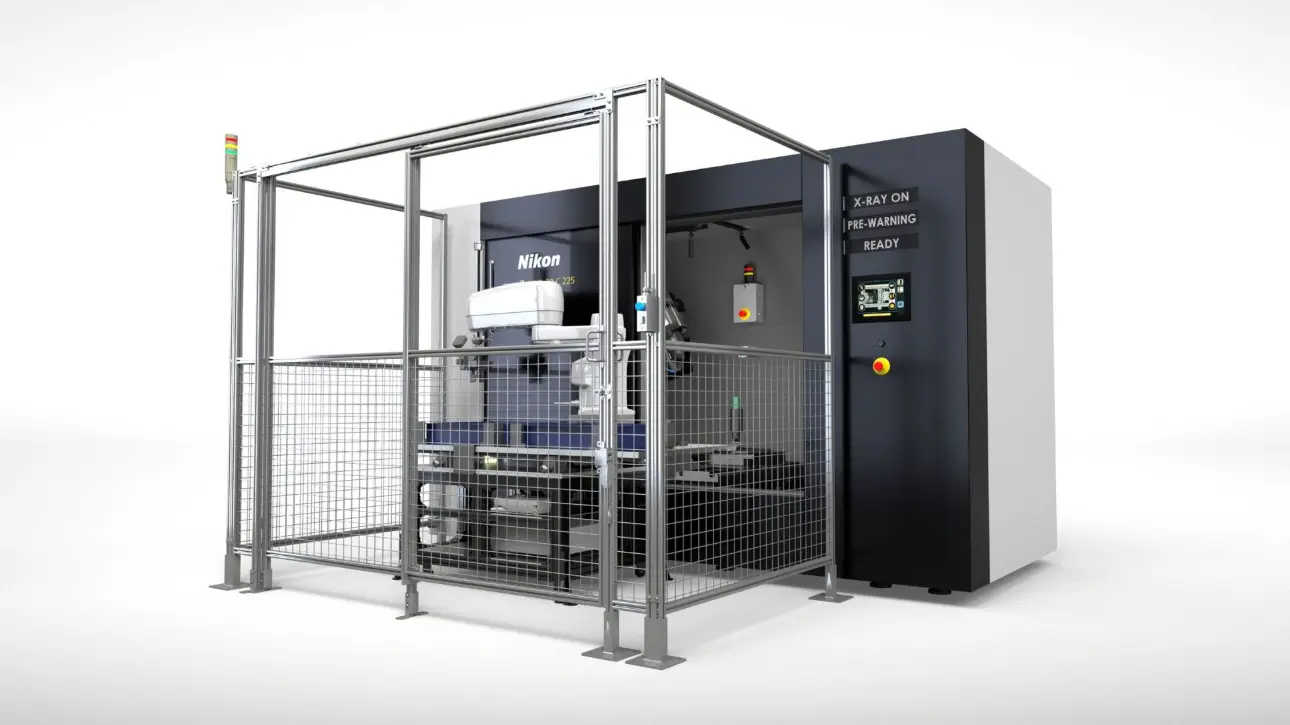

A série VOXLS 30 foi concebida para ambientes onde a produtividade, a repetibilidade e a fiabilidade são essenciais. Estes sistemas combinam inspeção por raios X e tomografia computorizada com uma arquitetura preparada para automação, incluindo integração robótica e fluxos de trabalho compatíveis com Indústria 4.0.
Esta capacidade permite que a inspeção CT deixe de ser apenas uma ferramenta de laboratório e passe a integrar processos industriais mais automatizados, com carregamento e descarregamento de peças, controlo remoto, repetição de ciclos e resultados consistentes ao longo do tempo.
Para empresas que procuram reduzir erros humanos, acelerar a inspeção e aumentar a rastreabilidade, esta abordagem representa uma evolução importante no controlo de qualidade.
Três Configurações Para Diferentes Materiais e Dimensões
A série VOXLS 30 inclui configurações com diferentes níveis de energia de raios X, permitindo adaptar o sistema ao tipo de componente a analisar.
As opções incluem sistemas de 225 kV, 320 kV e 450 kV, permitindo a inspeção de peças com diferentes densidades, dimensões e níveis de complexidade. Esta flexibilidade é essencial no trabalho com componentes em plástico, metal, eletrónicos, fundidos, impressos em 3D ou multimateriais.
Na prática, isto permite analisar desde peças pequenas e detalhadas até componentes maiores ou de maior densidade, mantendo a capacidade de gerar dados internos úteis para engenharia, qualidade e produção.
Precisão Metrológica e Repetibilidade
Um dos elementos centrais destes sistemas é o manipulador de grau metrológico, assente numa base em granito e combinado com torres rígidas em aço, motores de alta precisão e encoders lineares.
Esta construção contribui para uma maior estabilidade mecânica e térmica, permitindo posicionamentos mais precisos e resultados de medição mais repetíveis. Para aplicações industriais, esta repetibilidade é essencial, sobretudo quando os dados CT são usados para comparação com CAD, análise dimensional, controlo estatístico de processo ou validação de produção.
A tomografia industrial não serve apenas para “ver por dentro”. Serve também para medir, comparar, documentar e tomar decisões técnicas com base em dados reais.
FID Motorizado Para Otimização da Inspeção
A série VOXLS 30 integra ajuste motorizado do FID — Focus to Image Distance, ou distância entre a fonte de raios X e o detetor.
Este ajuste permite otimizar a configuração de digitalização de forma mais precisa e eficiente, melhorando o fluxo de fotões, a qualidade de imagem, a relação sinal-ruído e o tempo de inspeção.
Para o utilizador industrial, isto significa maior flexibilidade na preparação dos ensaios, melhor adaptação a diferentes tipos de peças e potencial redução de tempos de digitalização.
Capacidade Para Peças Maiores e Geometrias Complexas
Nem todos os componentes industriais são simples, pequenos ou fáceis de posicionar. Muitas peças têm geometrias irregulares, formas alongadas, zonas largas, espessuras variáveis ou regiões internas difíceis de captar com métodos CT convencionais.
A série VOXLS 30 integra modos avançados de aquisição que permitem expandir a capacidade de inspeção, incluindo tecnologias como X.Tend Helical CT, Panel Shift e Pixel Split CT.
Estas funcionalidades ajudam a analisar peças mais altas, mais largas ou mais complexas, mantendo qualidade de imagem e reduzindo limitações associadas ao envelope de digitalização.
Visibilidade e Segurança Durante o Posicionamento
Outro aspeto relevante é a visibilidade do interior da máquina durante a preparação da inspeção. A série VOXLS 30 inclui uma porta exterior em vidro de grandes dimensões e câmaras internas que ajudam o operador a posicionar a peça com maior confiança
Esta visibilidade reduz o risco de colisão entre a amostra, a fonte de raios X e o detetor, facilitando o trabalho com peças maiores, irregulares ou de valor elevado.
Em ambientes industriais, a segurança e a facilidade de operação são fatores determinantes para integrar a tecnologia no dia a dia das equipas.
Integração com Produção e Quality 4.0
A automação é uma das grandes tendências da metrologia industrial. A inspeção deixa de ser um processo isolado e passa a fazer parte de um fluxo digital de produção, ligado a robôs, sistemas de gestão, bases de dados, relatórios automáticos e controlo de qualidade em tempo real.

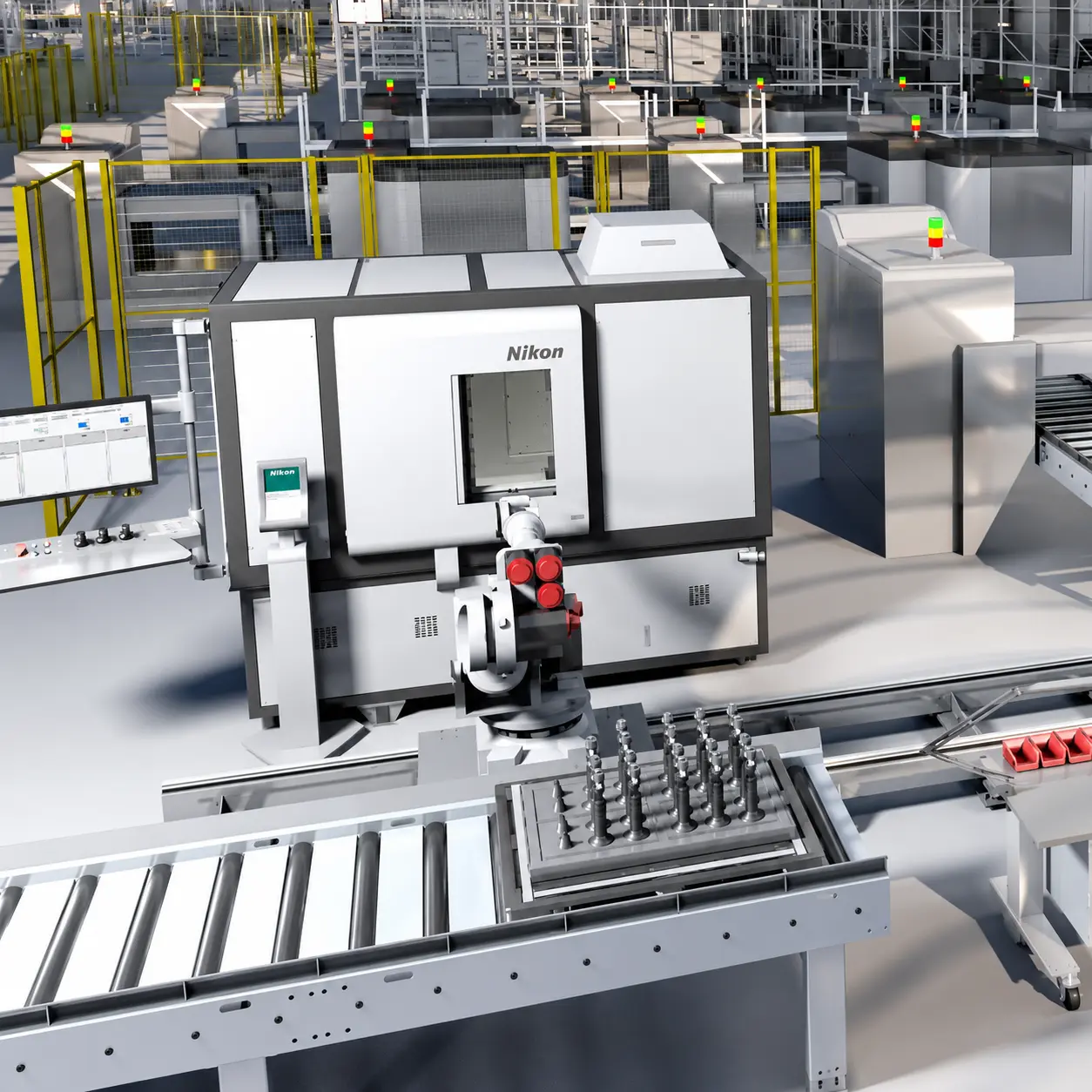

A série VOXLS 30 está preparada para integração com sistemas automatizados, incluindo carregamento e descarregamento por robótica e comunicação através de interfaces industriais como OPC UA.
Esta capacidade permite criar processos de inspeção mais consistentes, repetíveis e independentes do operador, contribuindo para estratégias de Quality 4.0 e produção com menor taxa de defeitos.
Aplicações na Indústria Automóvel
Na indústria automóvel, a tomografia industrial tem aplicação numa grande variedade de componentes, desde peças fundidas e maquinadas até eletrónica, plásticos técnicos, componentes estruturais e sistemas de mobilidade elétrica.
Com CT industrial, é possível analisar:
- peças fundidas com porosidade interna;
- componentes maquinados com canais ocultos;
- peças plásticas com insertos metálicos;
- componentes eletrónicos encapsulados;
- conectores e sensores;
- soldaduras e brasagens;
- sistemas de arrefecimento;
- peças fabricadas por impressão 3D;
- componentes críticos para veículos elétricos e híbridos.
Para fabricantes e fornecedores automóveis, esta tecnologia permite acelerar a validação, reduzir incertezas e melhorar a rastreabilidade dos processos.
Aplicações em Baterias e Eletrificação
A eletrificação da mobilidade trouxe novos desafios à inspeção industrial. Células, módulos e packs de bateria exigem controlo rigoroso, pois pequenas falhas internas podem afetar desempenho, segurança e vida útil do sistema.
A tomografia CT permite analisar desde células individuais até conjuntos de bateria montados, ajudando a observar estruturas internas, ligações, zonas de contacto, soldaduras, encapsulamentos, isolamento, canais térmicos e eventuais defeitos ocultos.
Esta abordagem é especialmente útil para:
- desenvolvimento de novas arquiteturas de bateria;
- validação de fornecedores;
- análise de falhas;
- controlo de qualidade de módulos;
- inspeção de soldaduras e ligações elétricas;
- análise de deformações após ensaios;
- investigação de anomalias internas sem desmontagem.
Para empresas ligadas à mobilidade elétrica, a tomografia representa uma ferramenta essencial para compreender o que acontece no interior dos componentes.
Aplicações em Metais e Fabrico Aditivo
Em componentes metálicos, a tomografia industrial permite detetar defeitos que muitas vezes não são visíveis externamente, como porosidade, rechupes, inclusões, fissuras internas, falta de fusão ou variações de espessura.
Esta capacidade é particularmente importante em peças fundidas, componentes maquinados, peças estruturais e componentes fabricados por impressão 3D metálica.
No fabrico aditivo, a tomografia permite validar a qualidade interna da peça, medir porosidade, analisar canais internos, verificar geometrias complexas e comparar a peça real com o modelo CAD.
Aplicações em Eletrónica
A eletrónica moderna inclui componentes cada vez mais pequenos, densos e multicamada. A inspeção por tomografia permite observar internamente placas, soldaduras, BGAs, fios de ligação, encapsulamentos e interfaces entre materiais.
Esta capacidade ajuda a identificar fissuras, falhas de soldadura, desalinhamentos, vazios, defeitos de contacto ou problemas em componentes encapsulados.
Para setores como automóvel, dispositivos médicos, aeroespacial e eletrónica industrial, este tipo de análise é essencial para garantir fiabilidade em sistemas críticos.
Aplicações em Dispositivos Médicos e Setores Regulados
Em áreas onde a falha não é aceitável, como dispositivos médicos, farmacêutica, aeroespacial ou defesa, a inspeção não destrutiva permite verificar componentes sem comprometer a sua integridade.
A tomografia pode apoiar a validação de ferramentas cirúrgicas, implantes, dispositivos eletrónicos médicos, embalagens técnicas, sistemas de administração e componentes de elevada responsabilidade.
A possibilidade de gerar dados 3D internos, relatórios técnicos e registos rastreáveis é uma vantagem clara em ambientes regulados.
NM3D Ibérica: Tecnologia CT Para Decisões Industriais Mais Seguras
Na NM3D Ibérica, apoiamos empresas na aplicação de soluções avançadas de metrologia, inspeção e tomografia industrial.
A nossa missão é ajudar os clientes a ver o que antes estava oculto: defeitos internos, geometrias escondidas, soldaduras, porosidade, canais, interfaces, montagens e componentes completos que não podem ser avaliados corretamente apenas pelo exterior.
A tomografia computorizada por raios X permite transformar componentes físicos em dados técnicos, apoiando decisões em engenharia, qualidade, produção, investigação e análise de falhas.
Com sistemas preparados para automação, alta energia, precisão metrológica e integração em ambientes industriais, a inspeção CT torna-se uma ferramenta estratégica para empresas que procuram maior qualidade, maior eficiência e maior confiança nos seus produtos.
