Os sistemas adaptáveis de microfoco CT da Nikon, distribuídos pela NM3D Ibérica, proporcionam uma inspeção de alta resolução de componentes, desde conectores plásticos de pequenas dimensões a fundições em alumínio. Estes sistemas são ideais para atividades de investigação e desenvolvimento, análise de falhas e controlo de qualidade em ambiente de produção.
Contexto e desafio
A gama XT H combina a flexibilidade necessária em laboratório com funcionalidades avançadas como o 225 kV Rotating.Target 2.0, o modo de aquisição Half.Turn CT e o Auto.Filament Control. Estas tecnologias contribuem para tempos de ciclo mais curtos e uma maior disponibilidade do sistema, especialmente em contextos de inspeção seriada no chão de fábrica.
A solução ou tecnologia
Flexibilidade operacional - Graças à possibilidade de escolha entre diferentes fontes, alvos, estratégias de digitalização CT e opções como o ajuste motorizado da distância entre a fonte e o detetor, os sistemas XT H são extremamente versáteis, respondendo eficazmente a uma vasta gama de requisitos de inspeção.
X.Tend Helicoidal CT - Permite a digitalização de objetos altos numa única aquisição contínua, eliminando artefactos típicos do feixe cónico e da junção de múltiplas digitalizações. Esta abordagem oferece ainda a vantagem de realizar inspeções com maiores ampliações, resultando em resoluções significativamente superiores.
Rotating.Target 2.0 de 225 kV - Esta tecnologia exclusiva permite operação contínua até 450W, com uma resolução até três vezes superior para a mesma potência — ou tempos de aquisição três vezes mais rápidos para uma resolução equivalente.

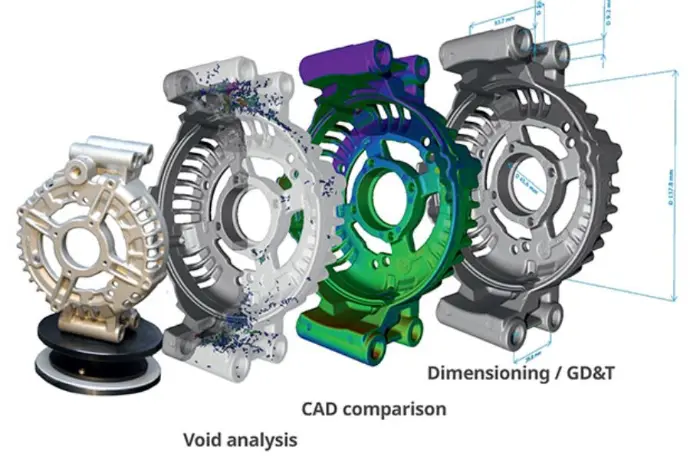

Operational flexibility
X.Tend Helical CT
Alvo Rotativo 225 kV 2.0
Características Principais
Característica | Descrição |
Dual.Material CT para produção | Técnica de reconstrução inovadora para inspeção automática de amostras com dois materiais, com significativa redução de artefactos por densidade. |
Integração com OPC UA | Permite a ligação directa aos sistemas MES (Manufacturing Execution Systems), facilitando a integração em ambiente de produção. |
Auto.Filament Control | Sistema de controlo inteligente da fonte de raios-X que dobra a vida útil do filamento, sem comprometer a resolução da imagem. |
Half.Turn CT | Algoritmos de reconstrução otimizados, desenvolvidos internamente, que permitem reduzir o tempo de aquisição para metade sem perder qualidade. |
X.Tend Helicoidal CT | Digitalização contínua de objetos altos com eliminação de artefactos de costura e aumento da resolução ao aproximar a amostra da fonte. |
Offset.CT | Permite digitalizar componentes com dimensões superiores ao detetor, mantendo elevada resolução e proximidade à fonte de raios-X. |
Precisão de medição rastreável | O sistema MCT225 cumpre os requisitos da norma VDI/VDE 2630, com verificação MPE, assegurando a precisão metrológica exigida. |
Qualidade de imagem líder no sector | Detetores de painel plano com alta resolução (pequeno tamanho de pixel) e fontes de microfoco com ponto focal reduzido, para imagens de excelência. |
Especificações Técnicas
XT H 225 Para inspeção de peças pequenas e médias | XT H 225 ST 2x Sistema flexível para uma variedade de aplicações | MCT225 Metrologia de tomografia computorizada de raios X de alta precisão | |
Tamanho da peça |  |  | |
Densidade Parcial | | | |
Exatidão | | |  |
Poder | | | |
Versatilidade | | | |
Pegada | | | |
Aplicações industriais
Os sistemas XT H são ideais para atividades de investigação e desenvolvimento, análise de falhas e controlo de qualidade em ambiente de produção. A gama inclui três modelos principais: XT H 225 para inspeção de peças pequenas e médias, XT H 225 ST 2x como sistema flexível para uma variedade de aplicações, e MCT225 para metrologia de tomografia computorizada de raios X de alta precisão.
Resultados e benefícios
Os sistemas XT H Series destacam-se pela sua flexibilidade, resolução elevada e capacidade de integração em ambientes industriais exigentes. A combinação entre hardware de última geração e algoritmos avançados torna esta tecnologia especialmente indicada para empresas que procuram rastreabilidade dimensional, controlo rigoroso de qualidade e otimização dos seus processos produtivos.
Como a NM3D pode ajudar
A NM3D Ibérica disponibiliza apoio técnico especializado, desde a fase de análise de necessidades até à implementação e suporte pós-venda. Com uma equipa altamente qualificada e vasta experiência em metrologia industrial, garantimos um acompanhamento próximo e soluções ajustadas à realidade de cada cliente. Se deseja aprofundar o conhecimento sobre as potencialidades da tomografia CT industrial ou esclarecer dúvidas técnicas, não hesite em contactar-nos. Email: sac@nm3diberica.com
Quer avaliar esta solução na sua aplicação?
Se deseja aprofundar o conhecimento sobre as potencialidades da tomografia CT industrial ou esclarecer dúvidas técnicas, não hesite em contactar-nos.
