A medição tridimensional de grandes componentes e ferramentas industriais exige equipamento capaz de cobrir volumes de dezenas de metros com repetibilidade micrométrica. O Laser Tracker iLT, desenvolvido pela API Metrology, responde a esse desafio numa configuração ultracompacta: pesa 4,9 kg, integra controlador e bateria, e dispensa cabos de alimentação ou comunicação.
Concebido para aplicações em aeronáutica, energia, ferramentaria e robótica, o iLT oferece alcance de 25 a 80 m conforme a versão e precisão declarada pelo fabricante de ±15 µm + 7 µm/m no modelo iLT X.
Contexto e desafio
Um Laser Tracker mede coordenadas 3D através de interferometria laser, seguindo um refletor esférico (SMR) ou sonda portátil. A tecnologia adequa-se a tarefas de alinhamento, calibração de robots, inspeção dimensional de ferramentas e engenharia inversa sempre que o volume de trabalho exceda a capacidade de uma CMM de ponte ou requeira mobilidade entre estações.
Os sectores aeroespacial, automóvel, de maquinaria pesada e energia recorrem a Laser Trackers para validar geometrias de estruturas, posicionar células robotizadas e verificar o desgaste de ferramentas de grande porte. A portabilidade do equipamento permite levar a capacidade metrológica até ao chão de fábrica ou ao local de montagem, eliminando deslocações de componentes e reduzindo tempos de paragem.
A solução ou tecnologia

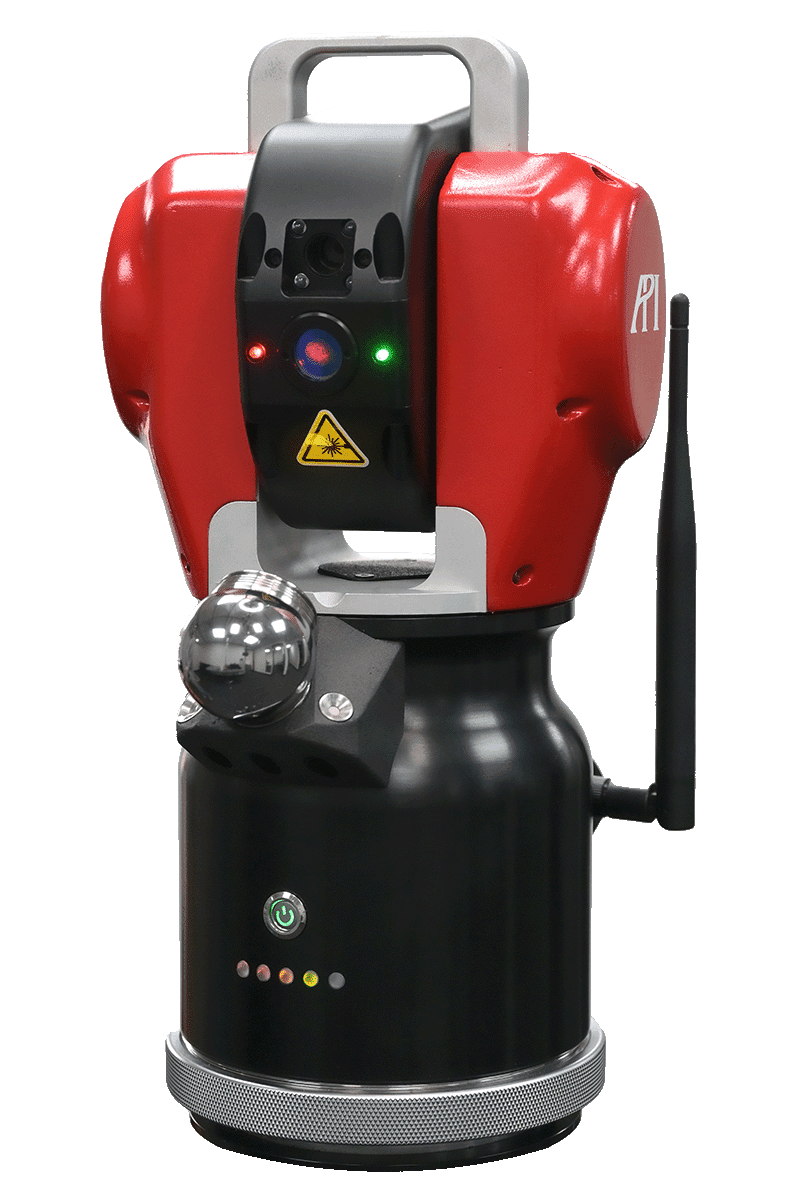

O iLT distingue-se pela integração completa de controlador, sistema de comunicação sem fios e bateria interna num corpo de 4,9 kg. A ausência de unidades externas e cabos facilita o transporte numa única mala e acelera mudanças de estação em linhas de produção ou estaleiros.

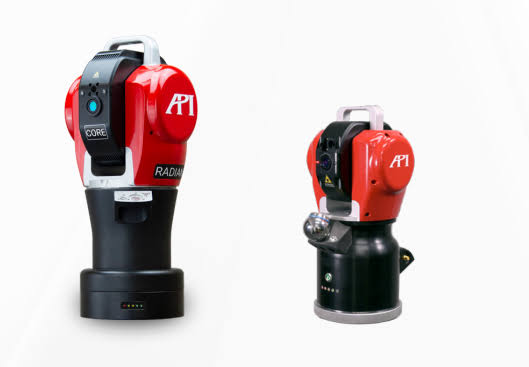

A série divide-se em dois modelos: o iLT, com alcance até 50 m e precisão de ±25 µm + 15 µm/m, e o iLT X, que estende o raio de ação a 80 m e melhora a precisão para ±15 µm + 7 µm/m. Ambos operam a 1 000 Hz e dispõem de função AutoLock, que restabelece automaticamente o feixe laser após interrupção num campo de visão de 30°.
A bateria interna assegura quatro horas de autonomia, expansíveis a oito horas com bateria externa. O nivelamento virtual dual permite estabelecer o referencial de gravidade com um clique, dispensando nivelamentos mecânicos morosos. A estação meteorológica incorporada compensa temperatura, pressão e humidade em tempo real, mantendo a rastreabilidade em ambientes de fábrica variáveis.
O equipamento possui certificação IEC 60529 para protecção contra poeiras e contaminantes, permitindo operação em oficinas, hangares e áreas de montagem com condições menos controladas. A garantia de origem é de dois anos, com possibilidade de extensão até cinco anos.
Aplicações industriais

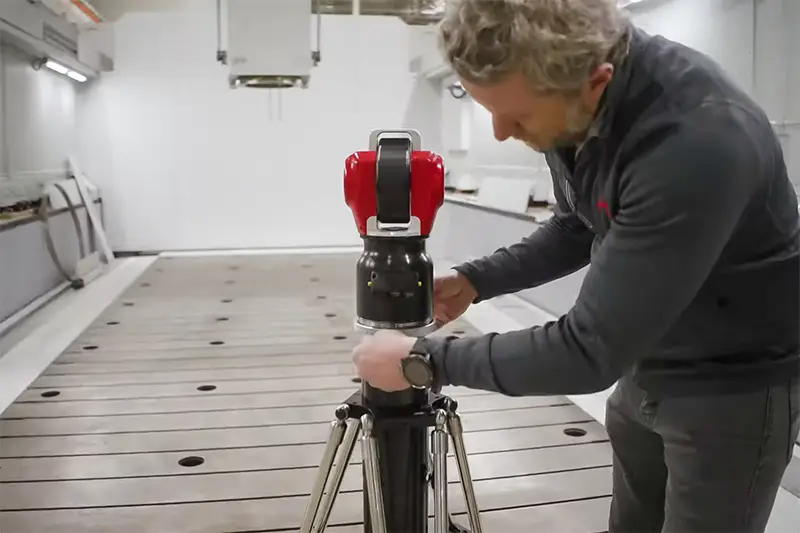

O iLT aplica-se a tarefas de alinhamento geométrico de estruturas metálicas, calibração de células robotizadas e verificação dimensional de moldes e ferramentas de estampagem. Em aeronáutica, serve para controlar geometrias de fuselagens e asas antes de furação e rebitagem. No sector automóvel, valida a posição de pontos de soldadura e o alinhamento de linhas de montagem.

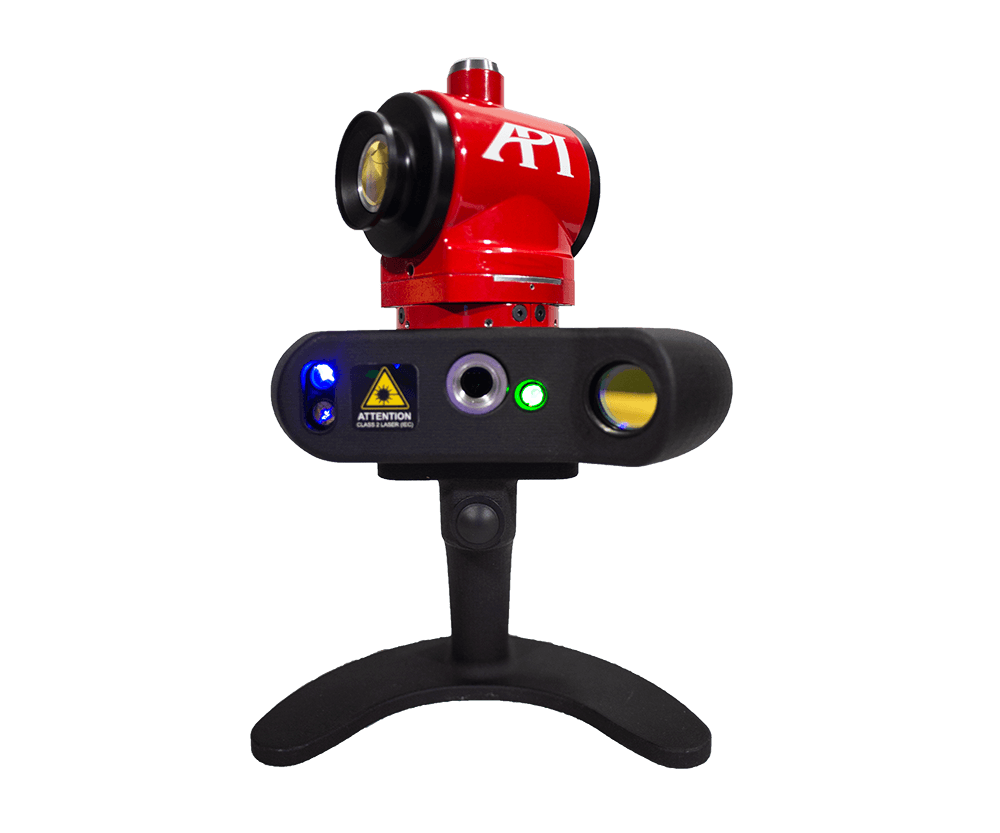

A integração de acessórios amplia o espectro de utilização. A sonda portátil vProbe, sem fios e ergonómica, permite palpar características internas e cavidades em peças complexas. O scanner iScan 3D digitaliza superfícies reflectoras e de alto contraste, acelerando tarefas de engenharia inversa e comparação CAD. O Active Target automatiza o seguimento em máquinas-ferramenta, centros de maquinagem CNC e robots industriais, permitindo calibrações dinâmicas e controlo adaptativo.
O Smart Track Sensor (STS) reduz incertezas em calibrações robóticas, fornecendo dados de desempenho em tempo real. A versatilidade do sistema abrange sectores como energia (turbinas, geradores), ferramentaria (moldes, gabaritos), transporte (comboios, navios) e defesa (veículos blindados, armamento).
Resultados e benefícios
A portabilidade extrema do iLT reduz tempos de preparação e permite acesso a espaços confinados onde equipamentos convencionais não cabem. A operação sem cabos elimina riscos de tropeçamento em ambientes industriais e facilita inspeções em altura ou sobre plataformas móveis.
A função AutoLock minimiza perdas de produtividade ao recuperar automaticamente o feixe laser quando operadores ou componentes interceptam a linha de medição. A compensação ambiental activa assegura rastreabilidade sem necessidade de salas climatizadas, alargando a aplicabilidade a contextos de fabrico reais.
A autonomia de bateria de oito horas cobre turnos completos sem recargas, adequando-se a medições em campo ou instalações sem infraestrutura eléctrica próxima. A integração de controlador e nivelamento virtual reduz o número de componentes a gerir e acelera a curva de aprendizagem de novos operadores.
A precisão micrométrica declarada pelo fabricante mantém-se ao longo de dezenas de metros, permitindo inspecções de grandes montagens com incerteza controlada. A certificação de protecção contra poeiras alarga a vida útil em ambientes industriais adversos.
Como a NM3D pode ajudar
A NM3D Ibérica oferece consultoria técnica para dimensionar a solução de Laser Tracker adequada ao volume de trabalho, requisitos de precisão e condições ambientais de cada projecto industrial. A equipa apoia a selecção de acessórios — sondas tácteis, scanners laser, alvos activos — em função das tarefas de alinhamento, calibração ou digitalização previstas.
O serviço inclui demonstrações práticas em instalações do cliente, permitindo validar ganhos de produtividade e rastreabilidade antes da decisão. A formação técnica abrange programação de rotinas de medição, configuração de compensações ambientais e manutenção preventiva para maximizar disponibilidade e vida útil do equipamento.
A NM3D coordena calibrações periódicas e suporte técnico local, reduzindo tempos de paragem e assegurando conformidade com normas de qualidade. A integração com software de metrologia existente e sistemas CAD/PLM é planeada em conjunto, garantindo fluxos de trabalho eficientes desde a captura de dados até à análise de desvios e relatórios de inspecção.
