Integrar controlo dimensional no chão de fábrica implica resolver questões de temperatura, vibração e operação por turnos. A iSF, desenvolvida pela LK Metrology, é uma CMM de ponte concebida para produção: funciona sem ar comprimido, tolera variações térmicas até 30 °C e usa motores lineares que eliminam a manutenção preventiva.
Contexto e desafio
A maioria das máquinas de medição tridimensional exige salas climatizadas e infraestrutura pneumática. Essa limitação afasta o controlo da linha de montagem, aumenta os tempos de resposta e reduz a frequência de inspeção. Pequenos fabricantes enfrentam custos elevados para preparar o ambiente; grandes fábricas multiplicam investimentos se pretendem instalar metrologia em cada célula produtiva.
A LK Metrology projetou a iSF para ultrapassar esses obstáculos. A máquina incorpora eixos X e Y independentes, que permitem compensação ativa da deriva térmica, e um sistema de amortecimento pneumático sobre base de granito que isola vibrações. A ausência de ar comprimido simplifica a instalação e reduz custos operacionais.
A solução ou tecnologia

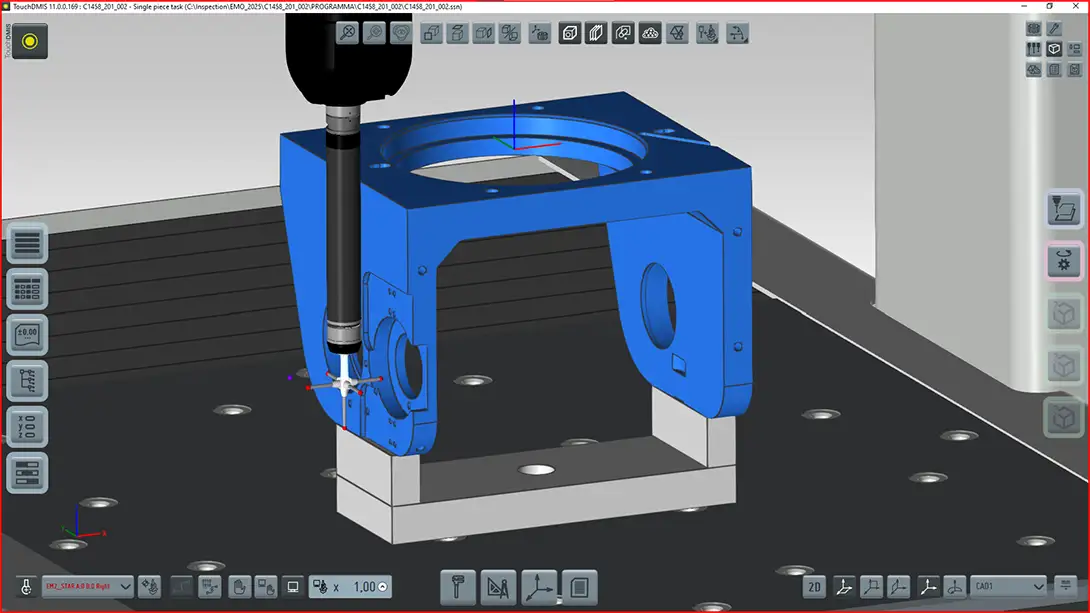

A iSF apresenta arquitetura de ponte com extração frontal completa da mesa, oferecendo acesso em três lados. Os motores lineares dispensam escovas e sistemas de transmissão mecânica, eliminando desgaste e intervalos de lubrificação. O software TouchDMIS integra ecrã tátil utilizável com luvas, leitura de códigos de barras para mudança rápida de programa e câmara para suporte remoto.
A compensação térmica abrange máquina e peça, garantindo repetibilidade mesmo com oscilações de temperatura entre 15 e 30 °C. O limpador automático de apalpador, o sistema antigranular e a compatibilidade com robot (entradas/saídas digitais e Modbus) reforçam a vocação industrial. A LK Metrology oferece garantia de precisão original durante dez anos.
Aplicações industriais

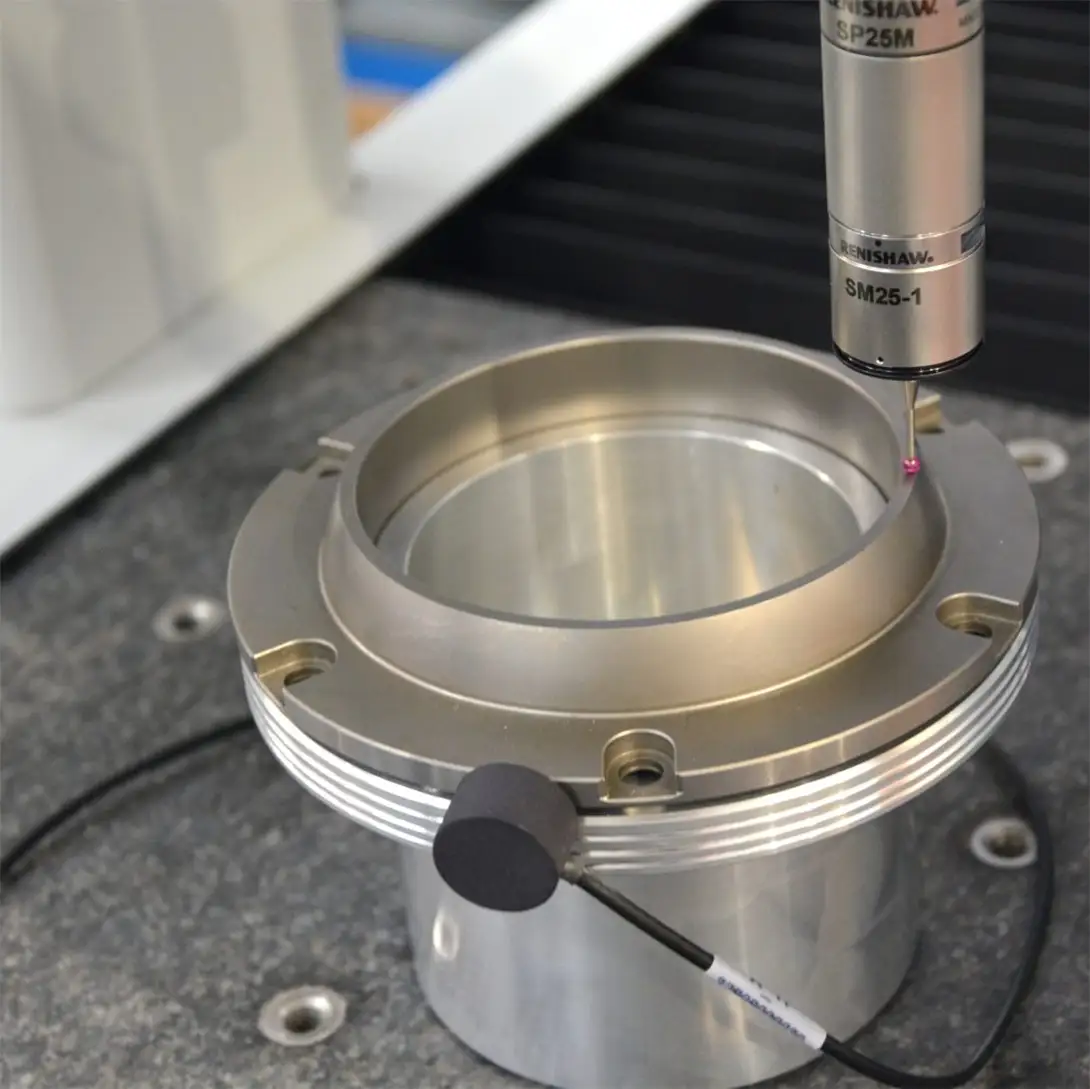

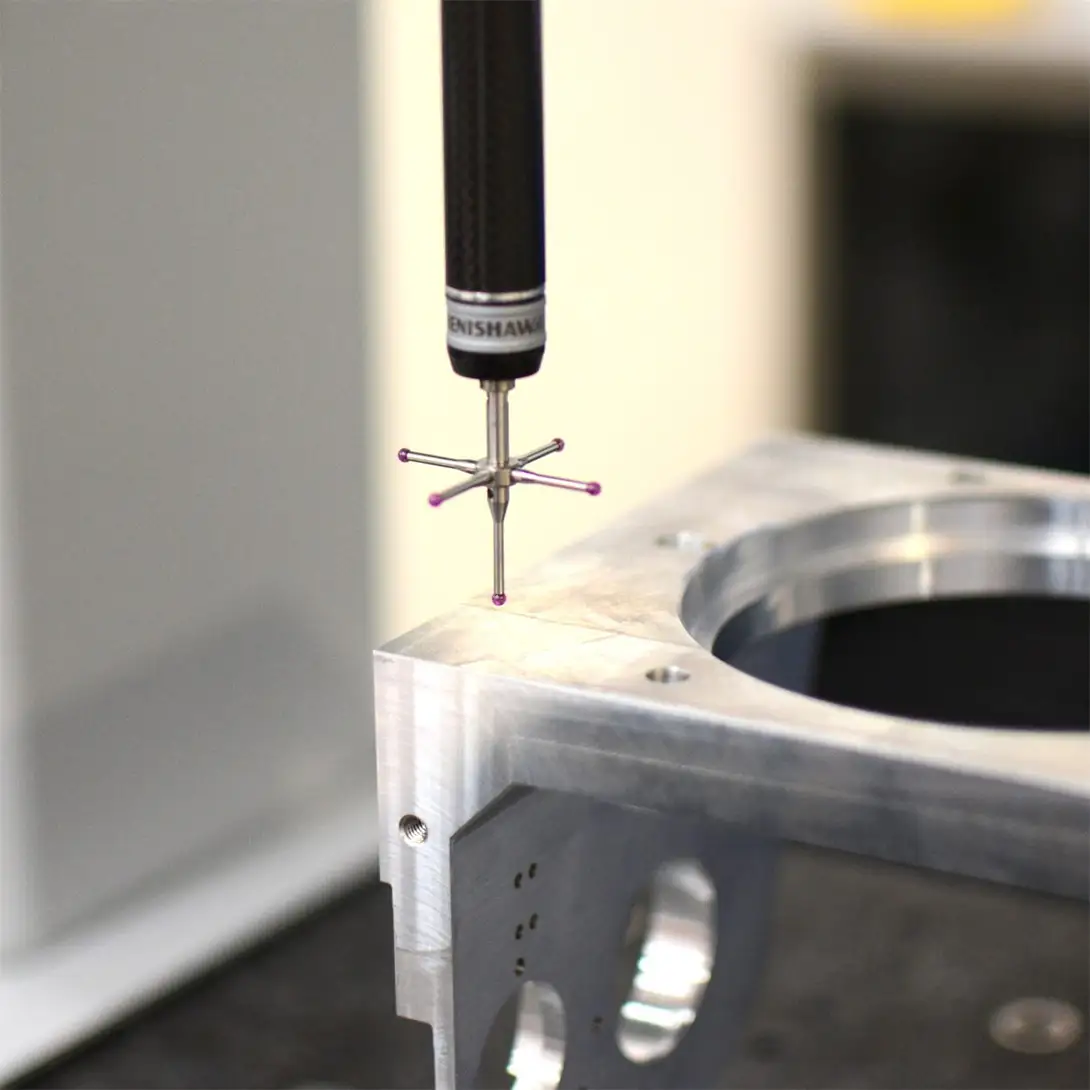

A máquina executa medições dimensionais de distâncias, diâmetros e raios, controlo de tolerâncias geométricas — planicidade, cilindricidade —, verificação de posicionamento relativo — coaxialidade, perpendicularidade — e comparação com CAD através de mapas de cor 3D. A programação automática para produção paramétrica acelera o arranque de novos lotes. A conectividade com robots permite inspeção em ciclo fechado sem intervenção manual.
Resultados e benefícios
Eliminar o requisito de ar comprimido reduz custos de instalação e energia. A operação entre 15 e 30 °C dispensa climatização dedicada, aproximando a metrologia da produção. Motores lineares eliminam manutenção periódica e aumentam disponibilidade. A compensação térmica ativa assegura dados fiáveis mesmo em ambiente variável. O ecrã tátil e a mudança de programa por código de barras aceleram a rotação de peças e reduzem erros de configuração.
Como a NM3D pode ajudar
A NM3D apoia a integração de soluções de metrologia no chão de fábrica, desde o dimensionamento da máquina até à validação no local. A equipa avalia as condições ambientais reais, define a estratégia de compensação e configura interfaces com sistemas de gestão de qualidade. Serviços de calibração periódica e formação para operadores completam o acompanhamento técnico.
