A tomografia industrial não se limita a componentes de produção em série ou peças técnicas. A NM3D Ibérica aplicou recentemente esta tecnologia na análise dimensional de um fagote com cerca de 50 anos, um instrumento musical com aproximadamente 1,40 metros de comprimento e geometria particularmente complexa.
O objetivo do projeto era obter informação dimensional detalhada para posterior engenharia inversa do instrumento, permitindo a replicação ou a análise estrutural de componentes críticos.
Contexto e desafio

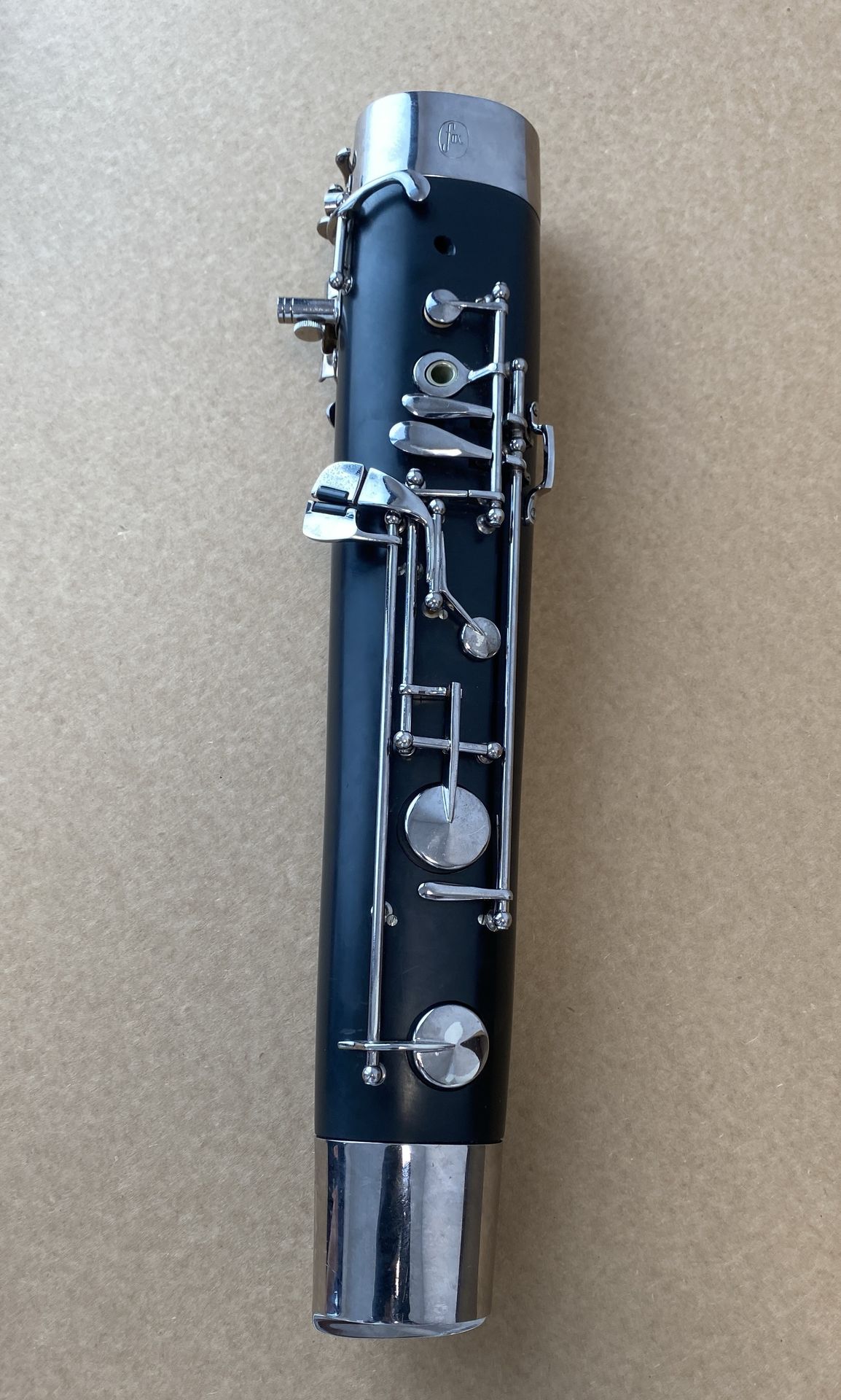

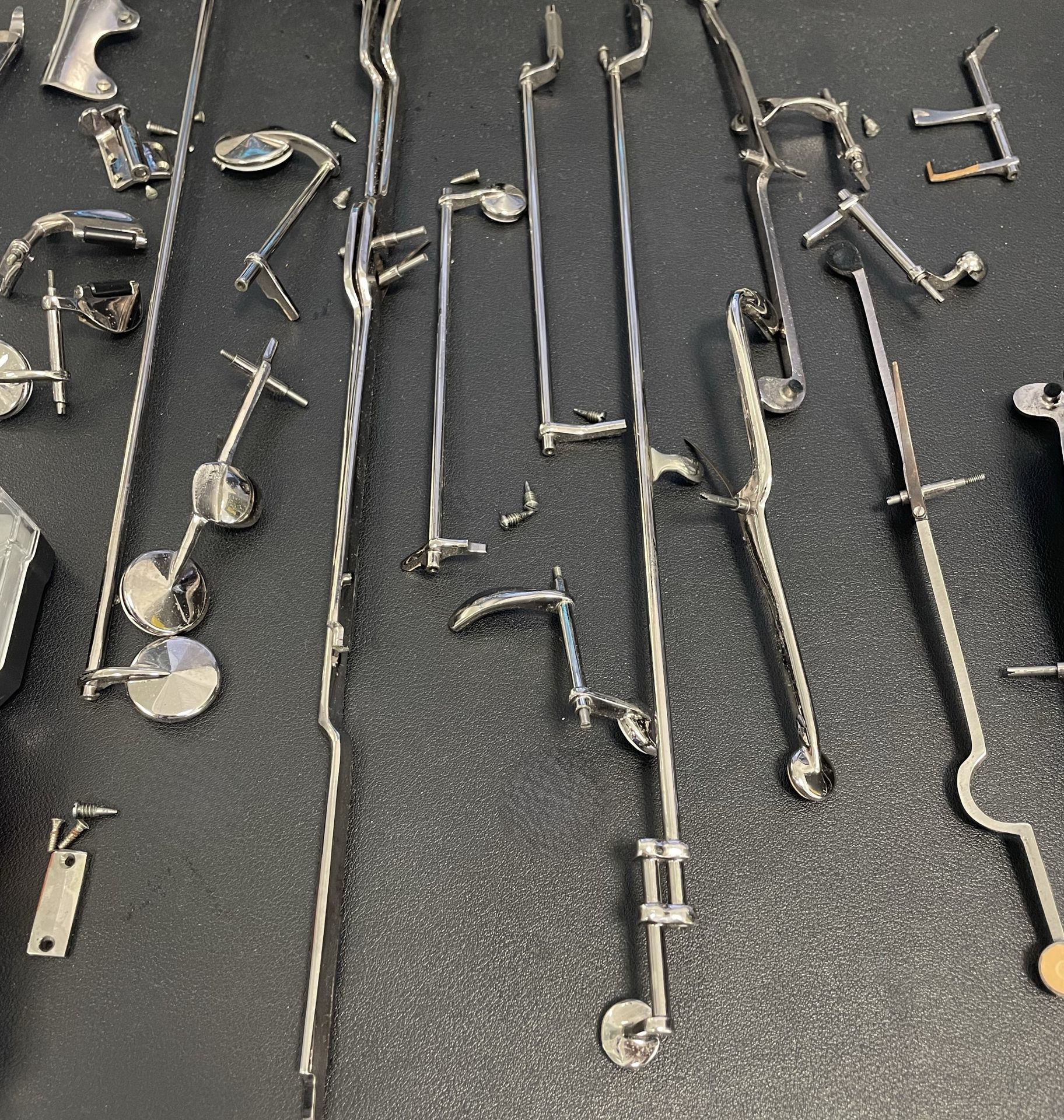

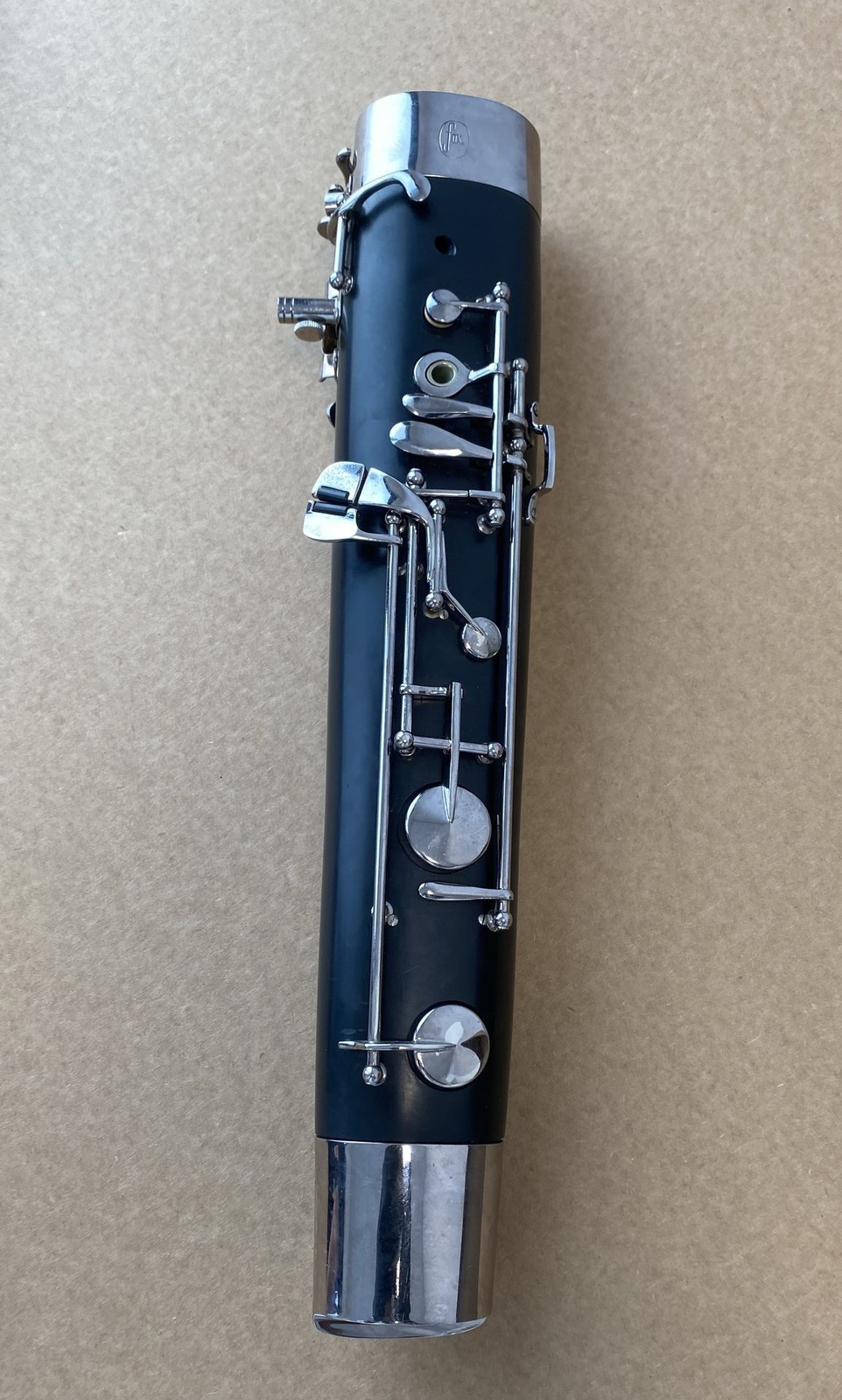

O fagote é um instrumento de sopro de construção delicada, constituído por madeira e um sistema de chaves metálicas que controla a coluna de ar e a afinação. A idade avançada do exemplar analisado, a fragilidade dos materiais e a combinação de metal e madeira representam desafios específicos de medição.
Métodos convencionais de contacto, como apalpadores ou calibres, são pouco adequados para geometrias internas inacessíveis e superfícies sensíveis. A digitalização ótica externa não permite visualizar a estrutura interna dos tubos nem os canais de ar que determinam o comportamento acústico do instrumento.
A tomografia industrial oferece uma solução não destrutiva que permite capturar simultaneamente a geometria exterior, as paredes internas, as interfaces entre materiais e eventuais fissuras ou descontinuidades.
A solução ou tecnologia

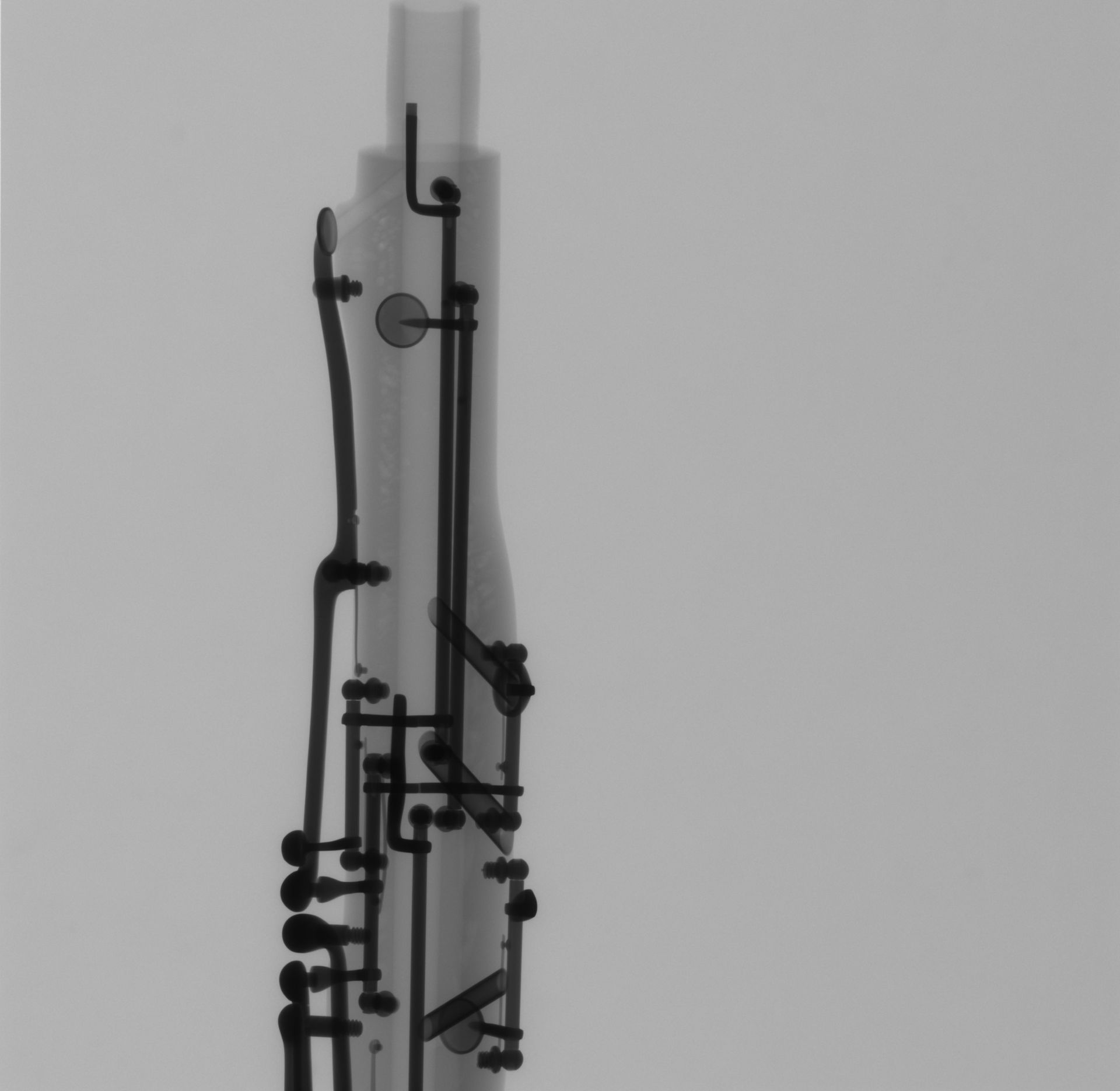

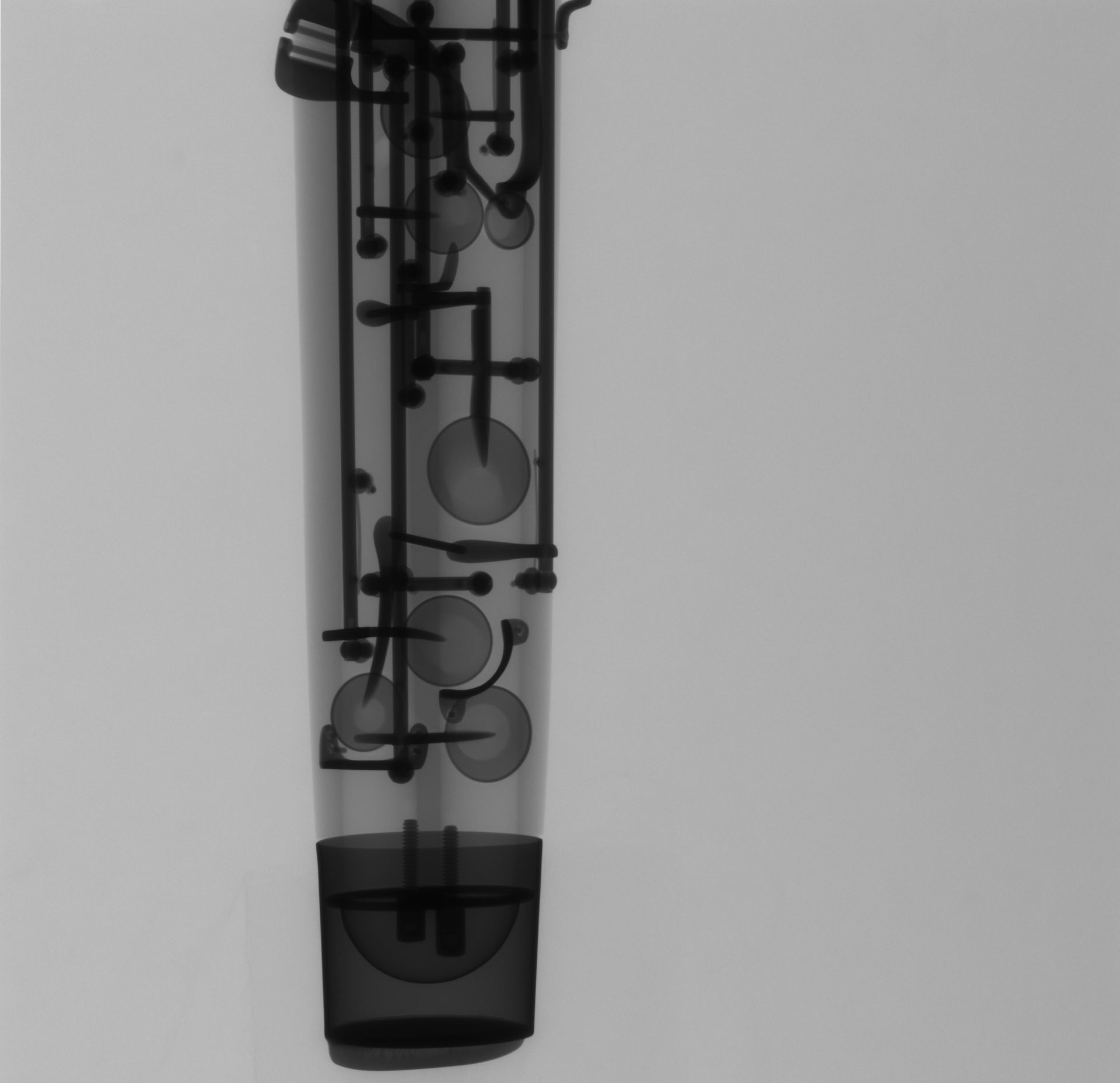

A NM3D Ibérica utilizou um sistema de tomografia industrial para efetuar a análise completa do fagote. A tecnologia de raios X permite inspecionar objetos alongados e heterogéneos, reconstituindo a geometria tridimensional a partir de múltiplas projeções bidimensionais.
O sistema gera uma nuvem de pontos volumétrica que pode ser processada em software de metrologia ou de engenharia inversa, permitindo extrair secções, perfis, espessuras de parede e coordenadas de furos e chaves.
A capacidade de ajustar energia, corrente e resolução do sistema permite adaptar a aquisição às características de cada material, garantindo contraste suficiente entre madeira, metal e ar.
Aplicações industriais
Embora a aplicação descrita seja pouco convencional, o método utilizado é idêntico ao empregue na inspeção de componentes industriais de geometria complexa ou multimaterial.
A tomografia industrial é utilizada na análise de fundidos, conjuntos soldados, compósitos, plásticos injetados, componentes eletrónicos e peças de fabrico aditivo. Permite detetar vazios, fissuras, inclusões, porosidade e desvios dimensionais internos sem destruir a peça.
No contexto de engenharia inversa, a tecnologia é aplicada quando não existe documentação CAD ou quando se pretende validar a conformidade de uma peça existente com o desenho original. É igualmente útil na análise de falhas, controlo de montagem e validação de processos.
Resultados e benefícios
A medição por tomografia industrial apresenta vantagens claras em projetos de engenharia inversa de geometrias alongadas, frágeis ou heterogéneas:
- Inspeção não destrutiva, sem necessidade de desmontagem ou corte;
- Captura simultânea de geometria interna e externa;
- Digitalização completa de componentes inacessíveis a outros métodos;
- Deteção de descontinuidades, fissuras ou degradação estrutural;
- Modelo tridimensional utilizável diretamente em software CAD ou CAM.
A resolução volumétrica permite medir espessuras de parede, diâmetros de furos e distâncias entre componentes com precisão adequada a aplicações técnicas exigentes.
Como a NM3D pode ajudar
A NM3D Ibérica disponibiliza equipamentos de tomografia industrial e serviços de inspeção por raios X para projetos de engenharia inversa, controlo dimensional e análise de falhas. A equipa técnica apoia a definição de parâmetros de aquisição, processamento de dados e extração de informação mensurável.
Os sistemas de tomografia podem ser configurados para diferentes volumes de medição, resoluções e tipos de material, permitindo adaptar a solução às características de cada projeto. O apoio inclui calibração, formação e assistência técnica contínua.
Além da tomografia, a NM3D oferece soluções complementares de digitalização 3D portátil, medição ótica e software de metrologia, permitindo integrar diferentes tecnologias numa única cadeia de engenharia inversa ou controlo de qualidade.
