O TrackScan GO representa uma nova abordagem à medição 3D industrial portátil. O sistema integra tracker e scanner numa solução compacta que dispensa routers ou repetidores externos, transportável numa única mala.

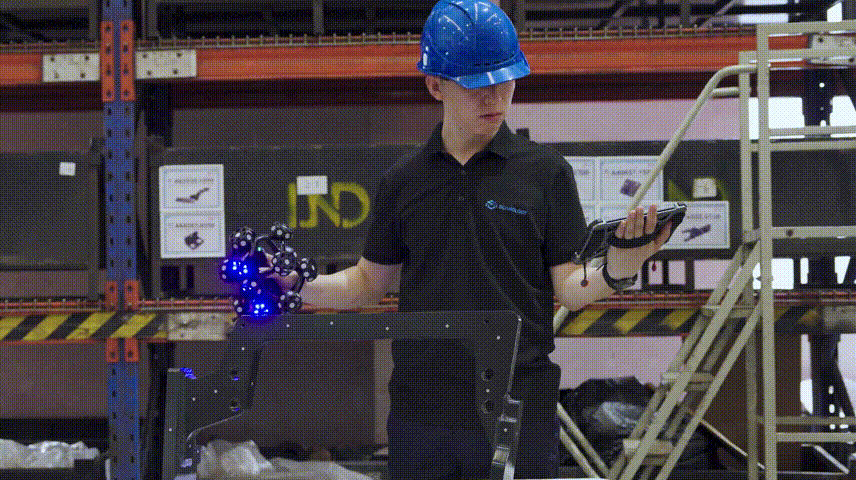

A arquitectura wireless permite operação sem computador fixo, utilizando o tablet AirGO Pad como interface de controlo e visualização em ambientes industriais diversos.
Contexto e desafio
Os sistemas de digitalização 3D tradicionais requerem frequentemente múltiplos equipamentos para cobrir diferentes escalas de medição. A necessidade de cabos, fontes de alimentação externas e configurações complexas limita a mobilidade em contextos industriais.
O TrackScan GO foi concebido para ambientes onde a flexibilidade operacional é determinante. O tracker e scanner funcionam de forma independente ou combinada, proporcionando três configurações distintas numa única solução.
A solução ou tecnologia

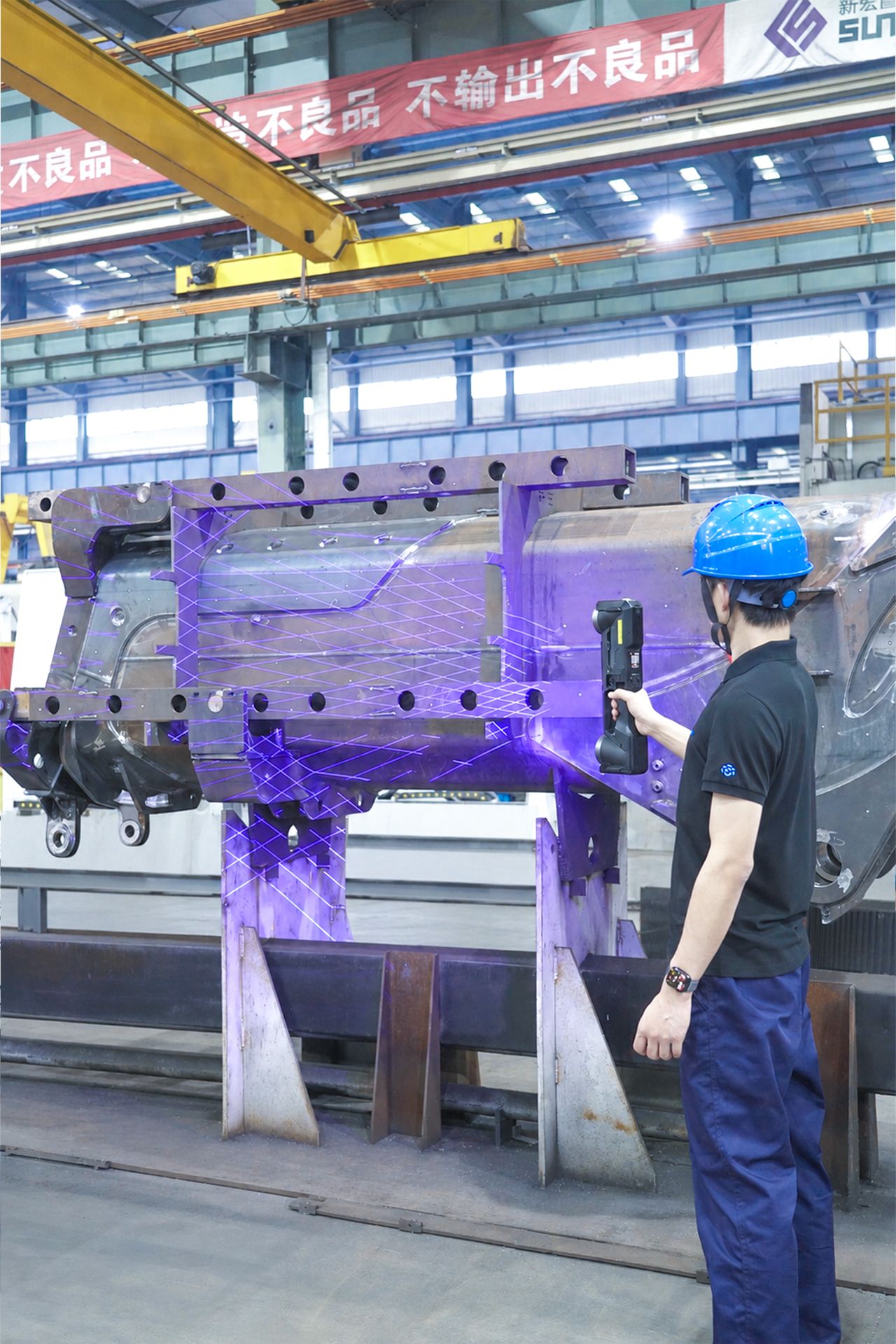

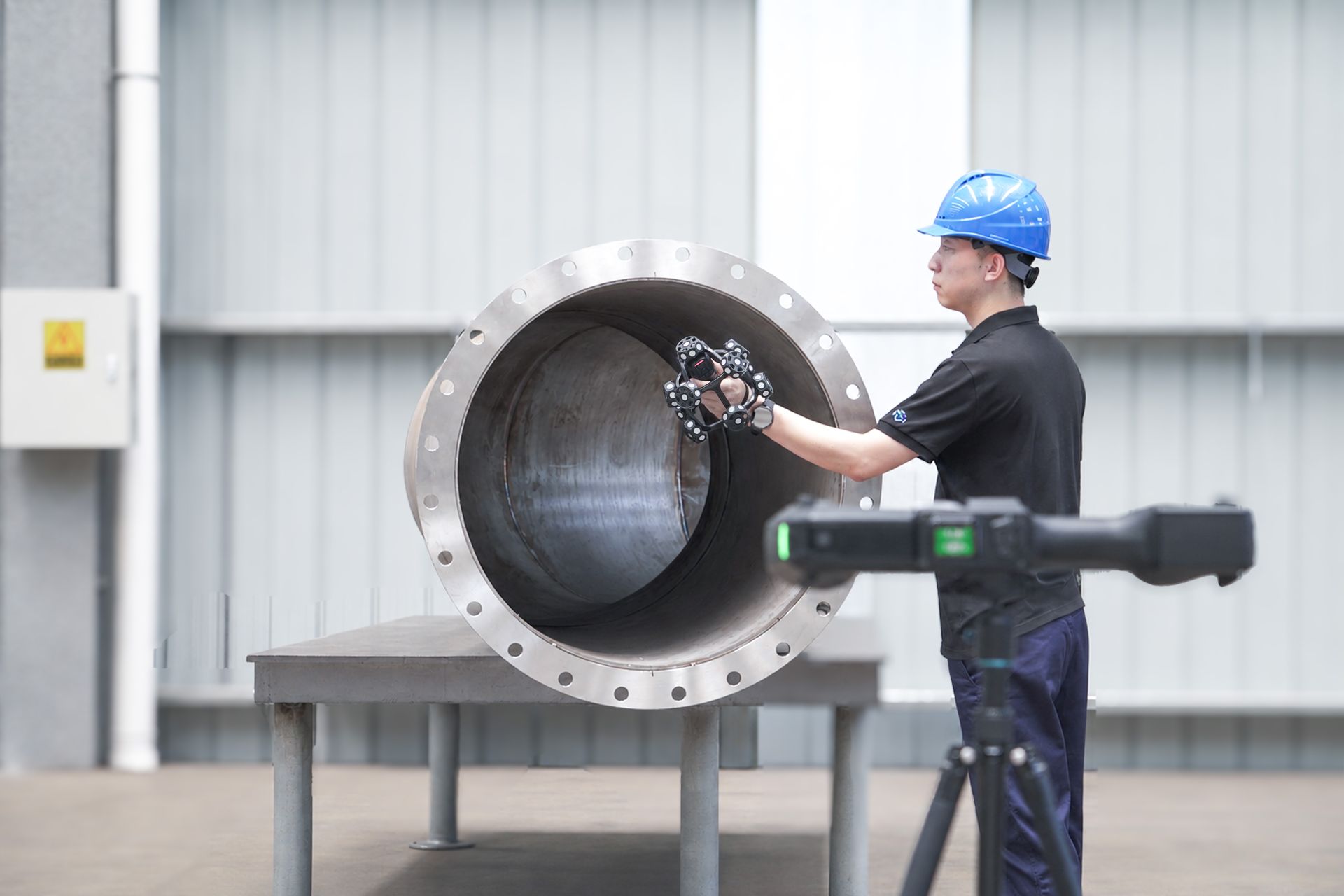

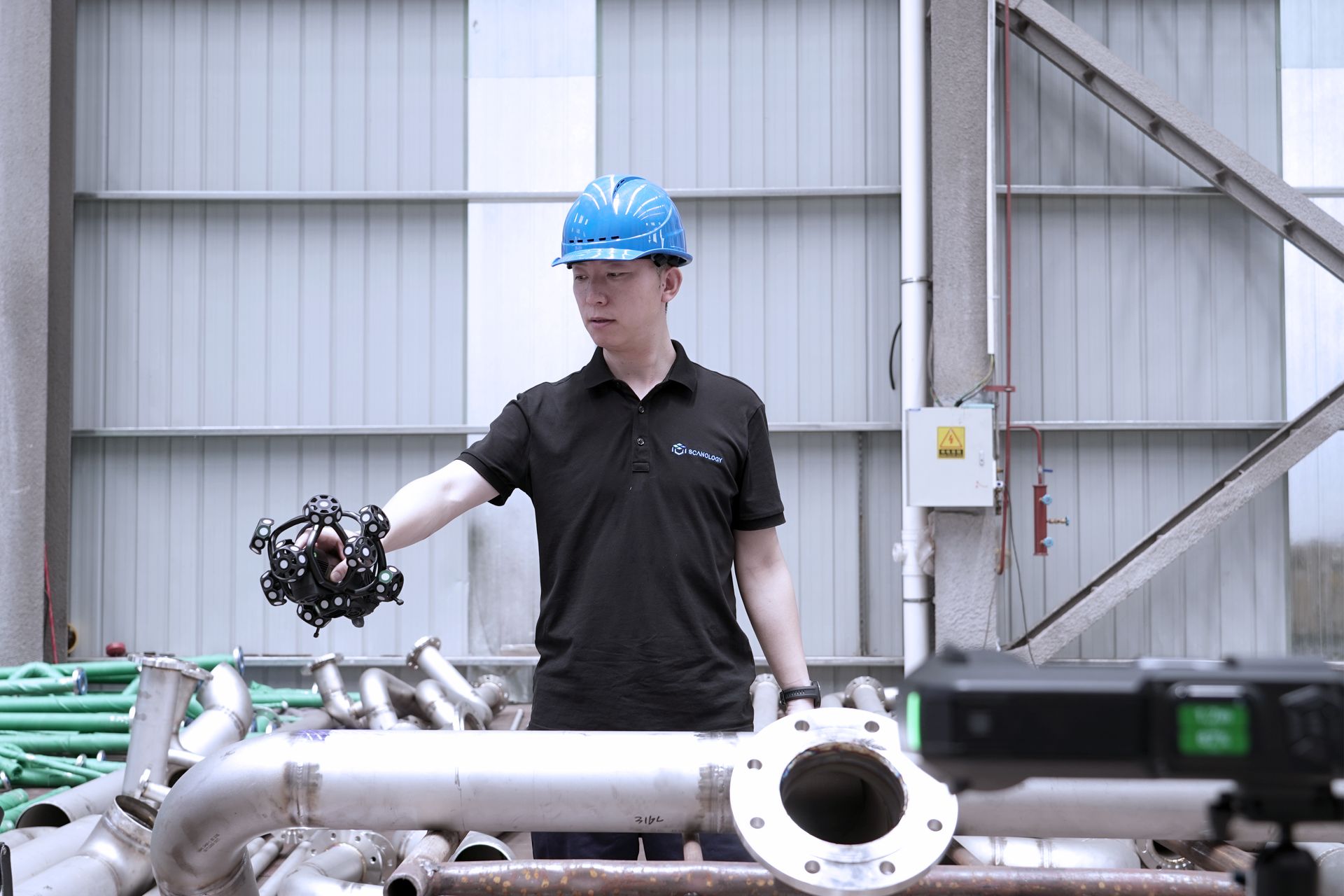

O sistema oferece três modos operacionais: tracker e scanner em conjunto para digitalização sem marcadores em peças de dimensão variável; tracker independente para medição manual de longo alcance em componentes volumosos; scanner independente para inspecção de alta precisão em espaços confinados e cavidades internas.
Equipado com 76 linhas laser, o TrackScan GO disponibiliza quatro modos de digitalização: ultra-rápido com 34 linhas laser azuis, hiperfino com 7 linhas paralelas, perfuração profunda com linha laser adicional, e digitalização de grandes áreas através do tracker.

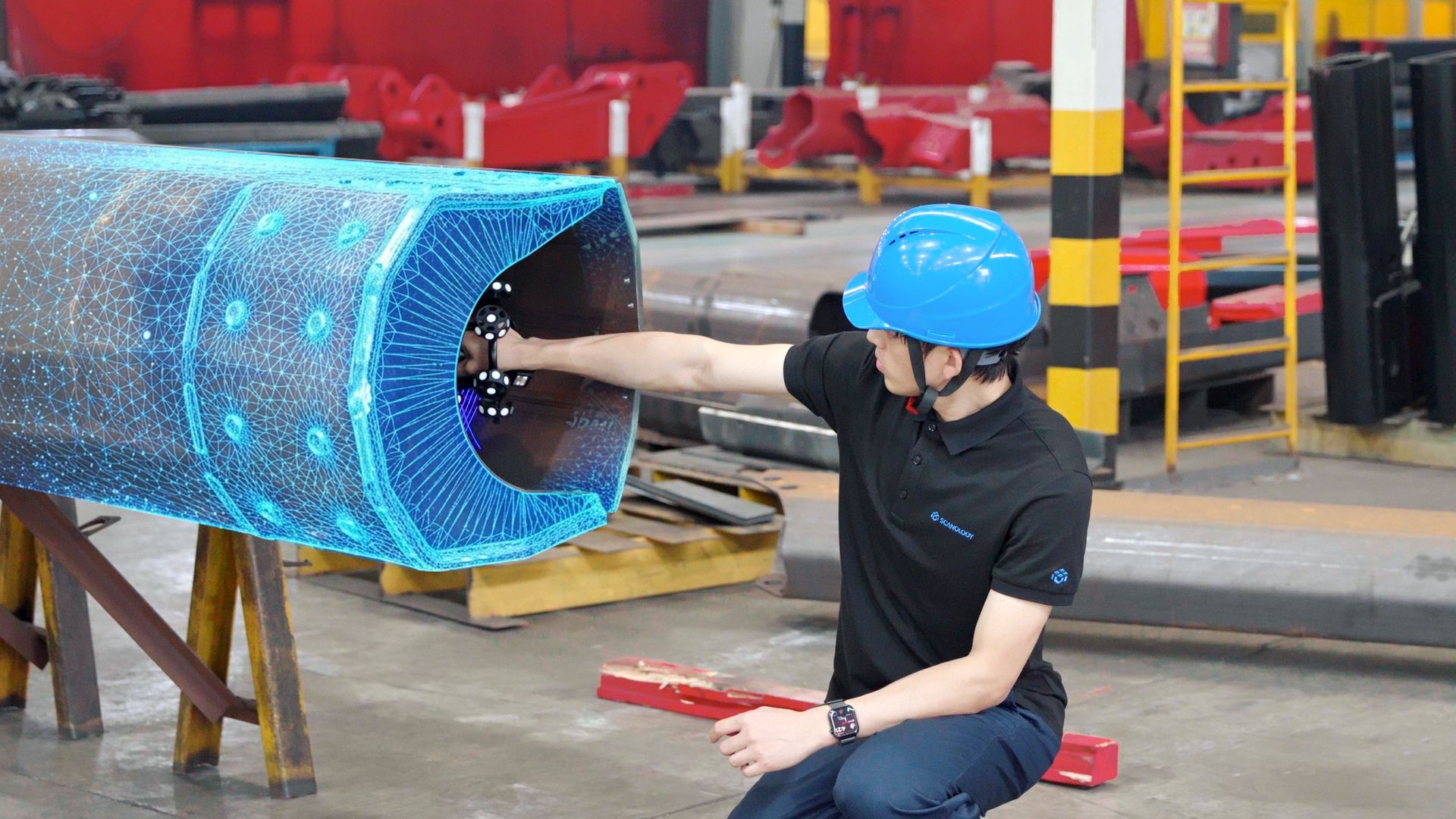

A câmara cromática integrada suporta sobreposição AR para alinhamento CAD-peça e identificação rápida de erros de montagem. Defeitos superficiais como riscos ou amolgadelas são registados directamente no modelo 3D.
O software DefinSight-Inspect incorpora orientação inteligente e sequências automáticas de inspecção. Os sensores activam automaticamente o sistema ao abrir a mala, eliminando configurações complexas. Botões personalizáveis permitem acesso directo a operações frequentes.
Disponível em duas versões: TrackScan GO-C com distância de tracking até 2800 mm, e TrackScan GO-E com alcance estendido até 3500 mm. Ambas apresentam conformidade com ISO 10360-13 e sistema de controlo de precisão com quatro métricas.
Aplicações industriais
O sistema aplica-se a sectores industriais que requerem medição tridimensional portátil: aeroespacial para inspecção de componentes estruturais, automóvel para controlo dimensional de carroçarias e moldes, energia para verificação de equipamentos de grande porte.
Na indústria ferroviária e naval, a mobilidade do TrackScan GO facilita medições in situ em estruturas de grandes dimensões. O modo de scanner independente adequa-se a cavidades de moldes e inspecção de geometrias complexas.
Resultados e benefícios
A integração de três configurações num sistema único elimina a necessidade de aquisição de múltiplos equipamentos. A operação sem fios e alimentação autónoma proporcionam mobilidade entre locais de medição sem dependência de infraestrutura fixa.
O TrackScan GO-C oferece precisão até 0.030 mm em digitalização com tracking e até 0.020 mm em modo scanner independente. A precisão volumétrica atinge 0.064 mm na versão C e 0.060 mm na versão E, com tracking activo.
A distância de trabalho do scanner varia entre 150 e 450 mm, extensível até 650 mm, enquanto o tracker opera entre 500 e 1500 mm, com extensão até 2500 mm. A área de digitalização máxima alcança 2500×2000 mm no modo tracker.
O sistema regista até 6.500.000 medições por segundo com resolução de 0.020 mm. O scanner pesa 860 g sem bateria e o tracker 1580 g, facilitando operação prolongada. A temperatura operacional situa-se entre -10°C e 40°C.
Como a NM3D pode ajudar
A NM3D Ibérica disponibiliza consultoria técnica para avaliação de requisitos de medição tridimensional em contexto industrial. A equipa analisa aplicações específicas e identifica configurações adequadas do sistema TrackScan GO.
O suporte inclui demonstrações práticas do equipamento, formação operacional no software DefinSight-Inspect e acompanhamento na implementação de fluxos de trabalho de inspecção dimensional.
